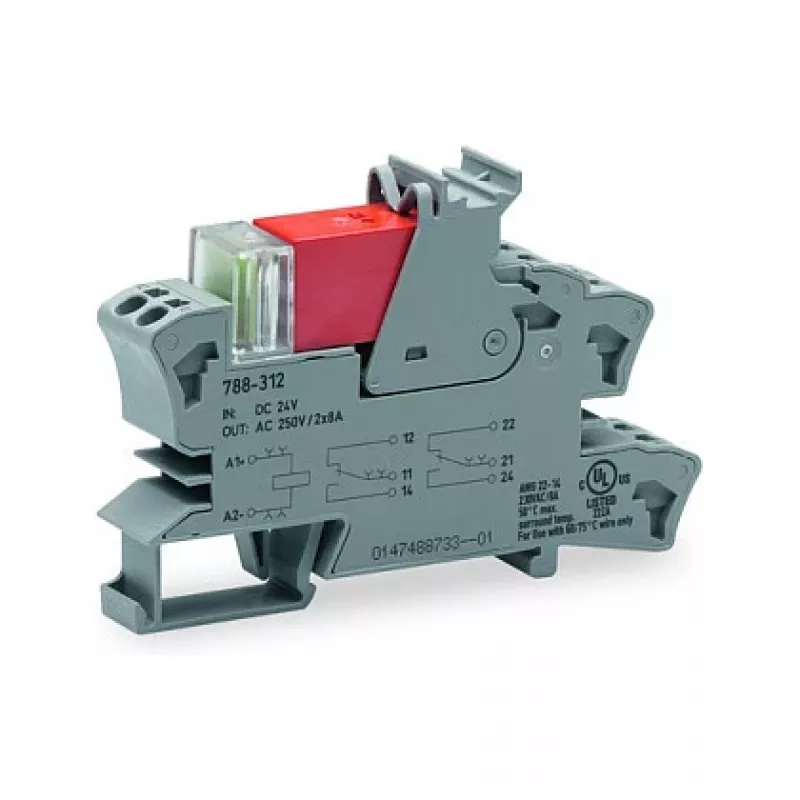

WAGO 788-312 Relės modulis 24 VDC 1 perjungimo kontaktas 6 A įkišamas

Kai reikia patikimai perjungti signalus pramoninėje automatikoje, WAGO 788-312 relės modulis yra tikras darbinis arkliukas. Jo kompaktiškas, įkišamas dizainas leidžia montuoti ir keisti modulį be jokių įrankių – tiesiog ištraukite seną ir įstatykite naują, neardydami laidų. Tai ypač vertinga, kai svarbus kiekvienas minutės darbas ir norima išvengti nereikalingų prastovų.

Kam jis skirtas?

Šis relės modulis puikiai tinka sistemų integratoriams, skydų gamintojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo ryšio tarp valdymo grandinių ir galios apkrovų. Jis puikiai tinka mašinų, pastatų automatikos ir procesų valdymo sistemose, kur erdvė yra ribota, o greitas keitimas – būtinybė.

Pagrindinės savybės

• Įkišamas dizainas – lengvai įstatomas į 5 mm pločio pagrindo terminalų blokus
• 1 perjungimo kontaktas (SPDT) su sidabro-nikelio (AgNi) kontaktais ilgam tarnavimui
• Didelė perjungimo galia: 6 A nuolatinė srovė, maksimali įtampa 250 VAC/VDC
• Mažas ritės energijos suvartojimas – tik apie 0,25 W, kas užtikrina energijos efektyvumą
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +70 °C
• Aukšta dielektrinė varža: 2,5 kV tarp ritės ir kontakto, 4 kV izoliacijos įtampa

Specifikacijos

• Nominali įėjimo įtampa: 24 VDC
• Išėjimo kontakto tipas: 1 perjungimo kontaktas (SPDT)
• Ribinė nuolatinė srovė: 6 A
• Maksimali perjungimo įtampa: 250 VAC/VDC
• Maksimali perjungimo galia: 1500 VA (AC), 150 W (DC)
• Prijungimo technologija: CAGE CLAMP® (pagrindui)
• Montavimo tipas: įkišamas į 5 mm pločio pagrindą
• Darbinės temperatūros diapazonas: -25 ... +70 °C
• Apsaugos klasė: IP20
• Kontaktų medžiaga: AgNi (sidabro nikelis)
• Elektrinis tarnavimo laikas: > 10^5 perjungimų esant vardinei apkrovai
• Mechaninis tarnavimo laikas: > 10^7 perjungimų
• Perjungimo dažnis: maks. 600 operacijų per valandą esant vardinei apkrovai
• Polių skaičius: 1

Patarimai

Norėdami užtikrinti optimalų veikimą, naudokite relės modulį neviršydami nurodytų elektrinių ir aplinkos ribų. Keisdami modulį, tiesiog ištraukite jį iš pagrindo, neardydami laidų – tai sumažina prastovų laiką. Kartu su WAGO pagrindo terminalų blokais gausite visapusišką, atsparų vibracijai sprendimą.
