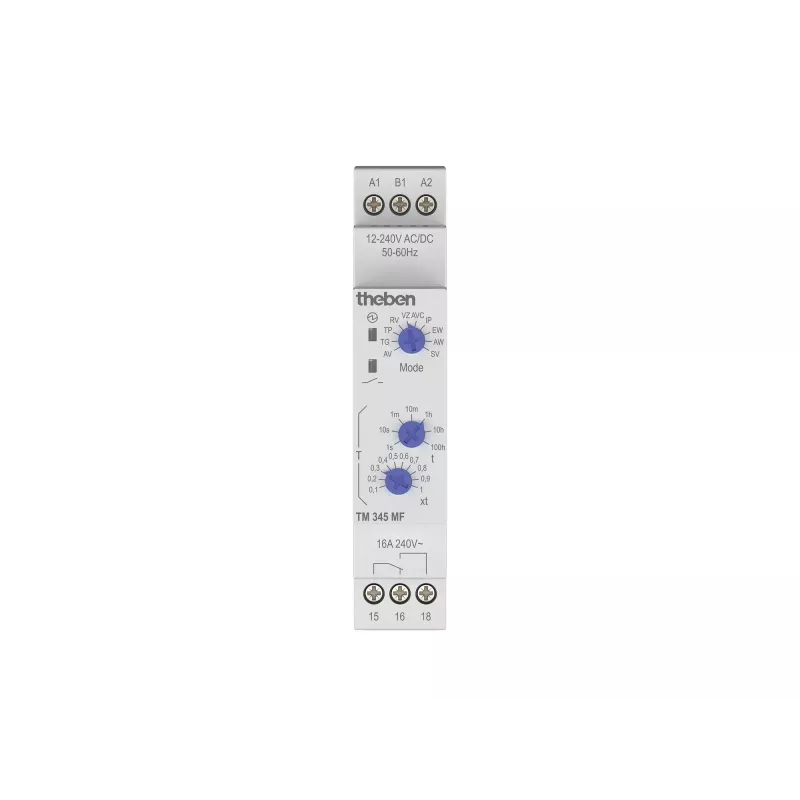

Theben TM 345 MF elektroninė laiko relė, 10 veikimo režimų, 12-240 V AC/DC, 16 A, DIN bėgiui 3450733

Kai reikia patikimai valdyti apšvietimą, ventiliaciją ar siurblius pagal laiką, Theben TM 345 MF elektroninė laiko relė tampa vienu universaliausių sprendimų skydelyje – jai tinka net 10 skirtingų veikimo režimų ir platus 12-240 V AC/DC maitinimo diapazonas.

Kodėl verta rinktis

Ši relė pravers tiek namų automatizavimo entuziastams, tiek elektrikams, kurie nori vienu įrenginiu uždengti kelias laiko funkcijas. Vietoj kelių atskirų relių – viena kompaktiška, su aiškiu LCD ekranu ir paprastu meniu.

• 10 veikimo režimų – uždelsimo įjungimas, uždelsimo išjungimas, intervalas, impulsų generatorius ir kitos funkcijos, todėl nereikia pirkti kelių skirtingų relių.
• Platus maitinimo diapazonas 12-240 V AC/DC – tinka tiek žemos įtampos grandinėms, tiek 230 V tinklui, nereikia papildomų maitinimo šaltinių.
• 16 A perjungimo kontaktas – vienas perjungiamasis kontaktas (SPDT) atlaiko iki 16 A varžinės apkrovos, tad galima tiesiogiai jungti siurblius, ventiliatorius, šviestuvus ar šildytuvus.
• Laiko diapazonas nuo 0,05 s iki 100 h – reguliuojamas 7 intervalais, tinka tiek trumpiems impulsams, tiek ilgiems ciklams.
• Paprastas montavimas – 1 modulio pločio korpusas tvirtinamas prie DIN bėgio, jungiama varžtiniais gnybtais.

Kam tinka

• Laiptinės apšvietimo ir vėdinimo valdymui
• Siurblių ir ventiliatorių valdymui šildymo, vėdinimo ir kondicionavimo sistemose
• Staklių paleidimo ir sustabdymo sekoms
• Prieigos kontrolės ir durų atidarymo mechanizmams

Pagrindinės specifikacijos

• Maitinimo įtampa: 12-240 V AC/DC, 50/60 Hz
• Išėjimas: 1 perjungiamasis kontaktas (SPDT), AgSnO2
• Maks. perjungimo srovė: 16 A varžinė / 3 A indukcinė (250 V AC)
• Laiko diapazonas: 0,05 s – 100 h, reguliuojamas 7 diapazonais
• Montavimas: DIN bėgiui, 1 modulio plotis
• Jungimas: varžtiniai gnybtai
• Darbinė temperatūra: -25 °C iki +55 °C
• Apsaugos klasė: IP20 korpusas, IP40 priekinė dalis

Kaip naudoti

Sumontuokite relę ant DIN bėgio skydelyje, prijunkite maitinimą ir valdomą grandinę prie atitinkamų gnybtų. Meniu mygtukais pasirinkite reikiamą veikimo režimą ir nustatykite laiką – LCD ekranas parodys esamą būseną. Prieš paleisdami patikrinkite, ar apkrovos srovė neviršija 16 A varžinės apkrovos.

Patarimas: jei valdote indukcinę apkrovą (pvz., variklį ar siurblį), atkreipkite dėmesį, kad maksimali indukcinė srovė yra 3 A (250 V AC) – didesnėms apkrovoms naudokite papildomą kontaktorą. Taip pat palikite šiek tiek vietos aplink relę, kad ji geriau vėdintųsi.
