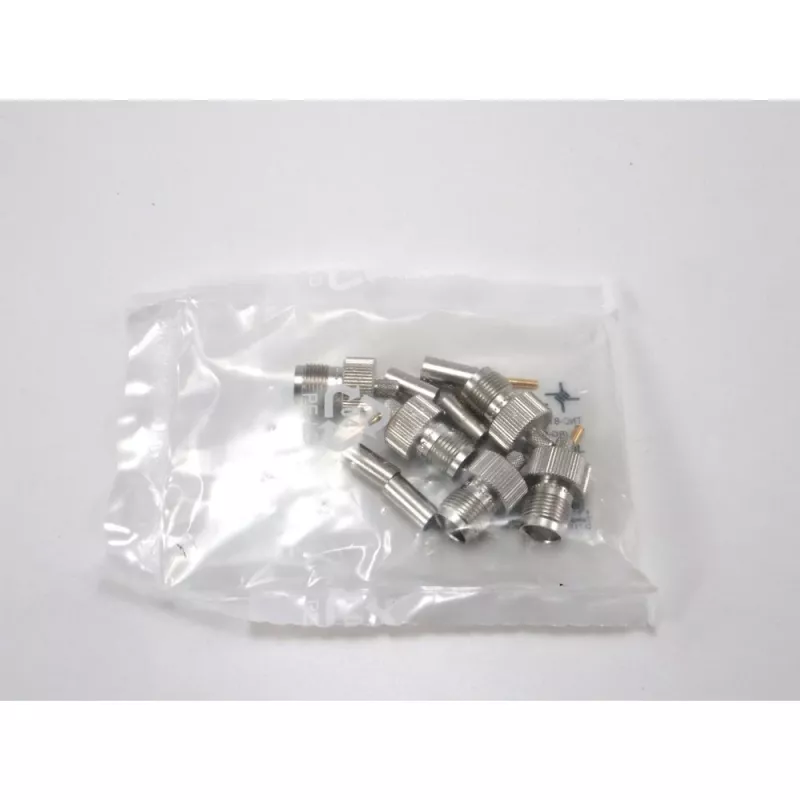

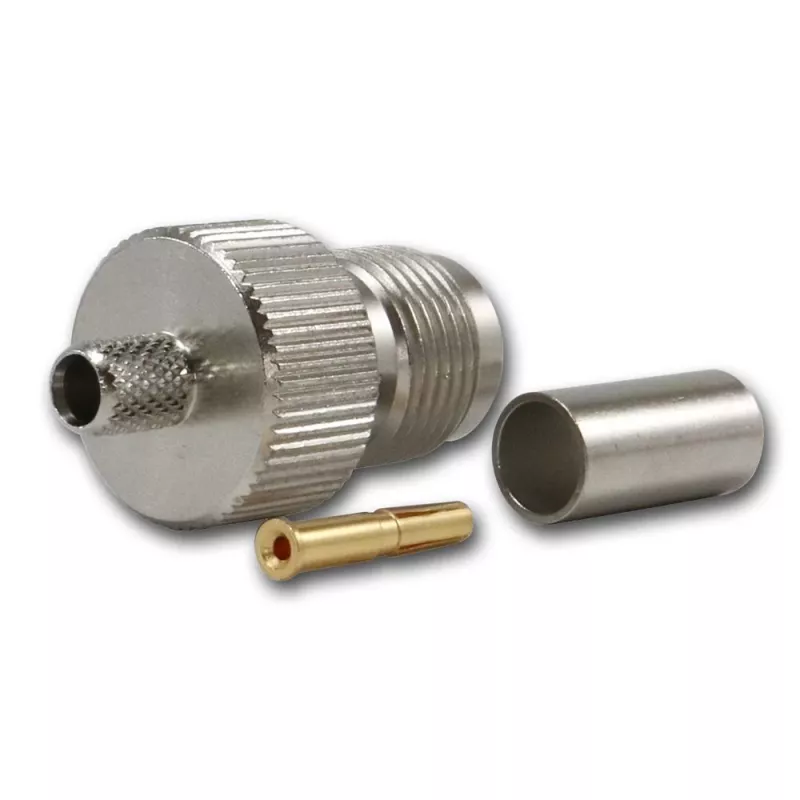

TELEGÄRTNER TNC lizdinė jungtis RG-58 kabeliui, 50 omų, crimp/lituoti, DC-11 GHz

Kai belaidžio ryšio signalas turi būti perduodamas be nuostolių, jungties kokybė tampa lemiama. Ši TELEGÄRTNER TNC lizdinė jungtis užtikrina stabilų ryšį iki 11 GHz dažnių, o VSWR ≤1,2 esant 6 GHz reiškia minimalų signalo atspindį net ir reikliausiose RF sistemose.

Kodėl verta rinktis

• Platus dažnių diapazonas: nuo DC iki 11 GHz – tinka šiuolaikinėms belaidžio ryšio, telekomunikacijų ir testavimo sistemoms.
• Patikima konstrukcija: žalvarinis korpusas, nikeliuotas, auksuoti centriniai kontaktai atsparūs korozijai ir užtikrina ilgaamžiškumą.
• Ilgas tarnavimo laikas: ≥500 sujungimų ciklų – jungtis skirta dažnam prijungimui ir atjungimui.
• Universalus suderinamumas: tinka RG-58, RG-141, RG-142, RG-223, RG-400, URM 43, URM 76, KX 15 kabeliams.
• Atsparumas aplinkai: veikia nuo -55 °C iki +155 °C temperatūroje, todėl tinka tiek viduje, tiek lauke.

Techninė specifikacija

• Jungties tipas: TNC
• Lytis: lizdinė (female jack)
• Impedancija: 50 omų
• Montavimas: kabeliui

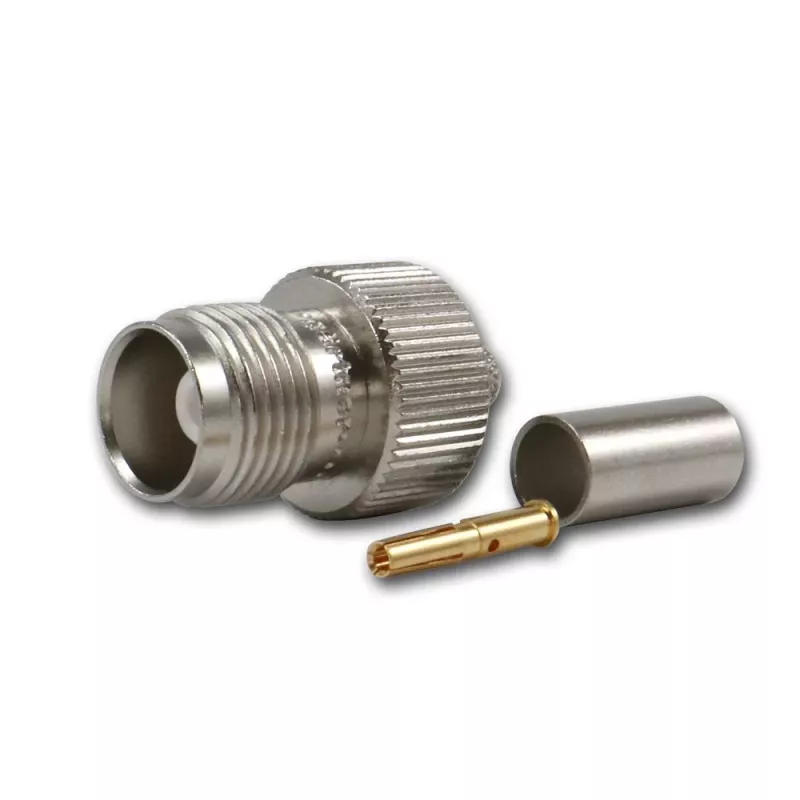

• Prijungimas: centrinis kontaktas lituojamas, išorinis – crimp
• Dažnių diapazonas: DC–11 GHz
• VSWR: ≤1,2 esant 6 GHz
• Dielektrinė įtampa: 1500 Veff
• Darbinė įtampa: 500 Veff
• Korpusas: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Sujungimo mechanizmas: srieginis
• Sujungimų ciklai: ≥500
• Darbinė temperatūra: -55 °C iki +155 °C

Kam tinka

Ši jungtis puikiai tiks radijo mėgėjams, profesionalams, montuojantiems belaidžio ryšio antenas, taip pat tiems, kurie konstruoja ar remontuoja RF įrangą. Dėl tvirto srieginio sujungimo ji išlieka patikima net vibracijos sąlygomis – idealiai tinka mobiliosiose ar lauko instaliacijose.

Kaip naudoti

Jungtis montuojama ant kabelio: centrinis laidas lituojamas prie auksuoto kontakto, o išorinis ekranas suspaudžiamas crimp įrankiu. Prieš lituodami nuvalykite kabelio galą ir įsitikinkite, kad izoliacija nepažeista. Tinkamai sumontavus, jungtis užtikrins patikimą 50 omų varžą ir minimalius signalo nuostolius.

Patarimas: naudokite tinkamo dydžio crimp įrankį ir lituoklį su plonu antgaliu – taip išvengsite perkaitimo ir išlaikysite auksuoto kontakto savybes. Reguliariai patikrinkite, ar srieginis sujungimas tvirtai laikosi, ypač lauko sąlygomis.
