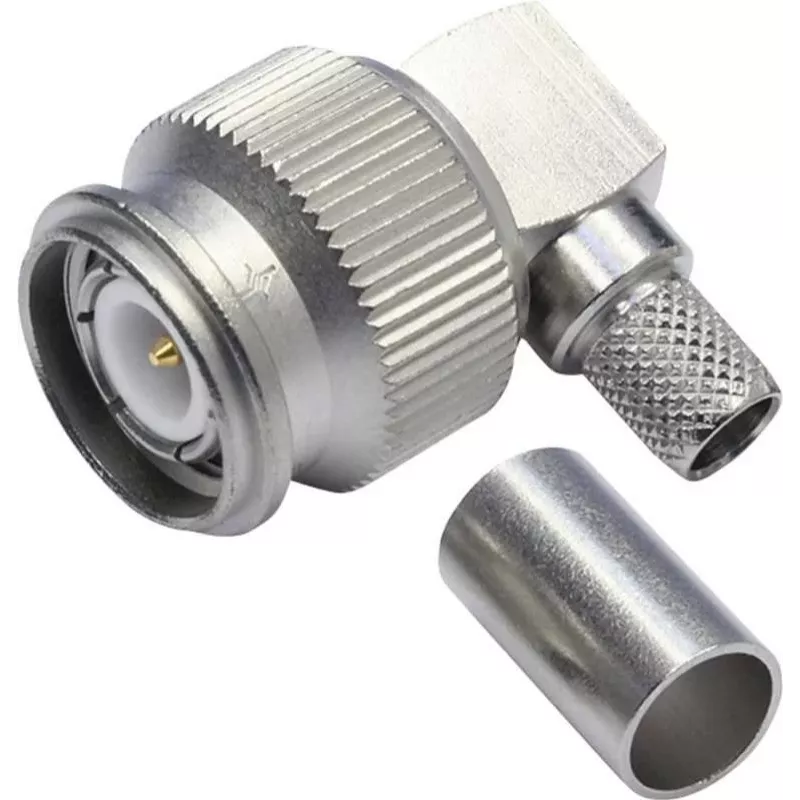

Telegärtner TNC stačiu kampu suspaudžiama jungtis, 50 omų, G30 kabeliui, 5 vnt. J01010A0037

Telegärtner TNC jungtis stačiu kampu – profesionalus sprendimas, kai kabeliui reikia mažo lenkimo spindulio ir patikimo kontakto iki 11 GHz dažnių. Ši jungtis skirta G30 kabeliui, turi auksuotus kontaktus ir PTFE izoliatorių, užtikrinančius stabilų signalą net ir reikliose RF sistemose.

Kodėl verta rinktis

• Stačiu kampu išdėstyta konstrukcija sumažina kabelio įtempimą ir leidžia jį patogiai nutiesti siaurose vietose.
• Suspaudimo ir litavimo technologija užtikrina patvarų ir mažų nuostolių sujungimą.
• Auksuotas centrinis kontaktas ir PTFE izoliatorius išlaiko signalo kokybę iki 11 GHz.
• Atsparumas temperatūrai nuo -55 °C iki +155 °C leidžia naudoti įvairiose aplinkose.
• Pakuotėje net 5 vnt., tad užtenka keliems projektams ar atsargai.

Kam tinka

Ši jungtis puikiai tiks RF technikams, montuotojams ir inžinieriams, dirbantiems su G30 kabeliu. Ji ideali, kai reikia prijungti įrangą sunkiai pasiekiamose vietose, pavyzdžiui, už prietaisų skydo ar antenos padėkle. Taip pat tinka bandymų stendams, kur svarbus patikimas ir pakartojamas sujungimas.

Pagrindinės specifikacijos

• Jungties tipas: TNC male (kištukas)
• Konstrukcija: stačiu kampu
• Impedansas: 50 omų
• Suderinamas kabelis: G30 (dielektriko Ø 3,8 mm, vidinio laidininko Ø 1,5 mm)
• Išorinio laidininko prijungimas: suspaudimas
• Centrinio laidininko prijungimas: litavimas
• Dažnių diapazonas: DC–11 GHz
• Įtampos nominalas: 500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• VSWR: maks. 1,35 @ 11 GHz
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Pakuotė: 5 vnt.

Kaip naudoti

Jungtis skirta G30 kabeliui. Centrinį laidininką lituokite, o išorinį – suspauskite specialiomis žnyplėmis. Prieš montuodami įsitikinkite, kad kabelio galas nuluptas pagal G30 reikalavimus. Sandariai priveržkite jungtį, kad būtų užtikrintas patikimas kontaktas.

Patarimas: norėdami išvengti signalo nuostolių, visada naudokite tinkamo dydžio suspaudimo įrankį ir periodiškai patikrinkite jungties tvirtumą. Laikykite atsargines jungtis – jos pravers netikėtai sugedus esamai.
