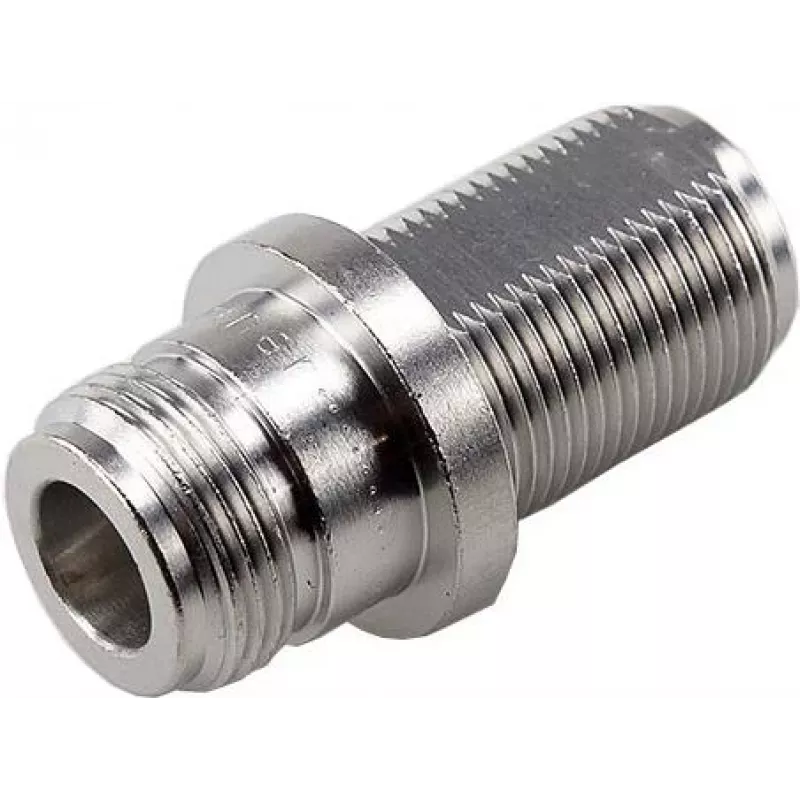

Telegärtner N-Type hermetinis adapteris lizdas-lizdas 50 omų IP68 MIL-STD Z10 flanšas J01024A0006

Kai reikia praleisti aukšto dažnio signalą per metalinę spintą ar lauko korpuso sienelę, paprastas prailgintuvas netinka – reikia sandaraus ir patikimo sprendimo. Šis Telegärtner N-Type hermetinis adapteris su Z10 flanšu tam ir skirtas: jis sujungia du N tipo moteriškus (lizdų) jungtis per skydą ar korpuso sienelę, užtikrindamas stabilų 50 omų signalo perdavimą net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

IP68 apsaugos klasė (sujungus) reiškia, kad adapteris atlaiko dulkes ir laikiną panardinimą į vandenį – todėl tinka lauko antenų įvadams, pramoniniams įrenginiams ir net karinėms sistemoms. Auksuoti centriniai kontaktai ir PTFE izoliatorius užtikrina mažus nuostolius ir stabilų veikimą visame dažnių diapazone iki 11 GHz. VSWR ≤ 1,25 esant 10 GHz – signalas išlieka švarus.

Techninės specifikacijos

• Jungčių serija: N
• Jungties tipas: hermetinis adapteris (bulkhead)
• Jungčių lytis: lizdas (moteriška) – lizdas (moteriška)
• Varža: 50 omų
• Dažnių diapazonas: DC–11 GHz
• VSWR: maks. 1,25 esant 10 GHz
• Apsaugos klasė: IP68 (sujungus)
• Montavimas: hermetinis, Z10 flanšas
• Flanšo matmenys: 25,4 x 25,4 mm
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 2,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Sujungimų ciklai: ≥ 500
• Atitinka standartus: MIL-STD-348A/304, IEC 61169-16

Kam tinka

• RF bandymų stendams ir laboratorijų įrangai
• Lauko antenų kabelių įvadams
• Pramoniniams įrenginiams su sandariais korpusais
• Karinėms ir aviacinėms ryšių sistemoms

Kaip naudoti

Adapteris tvirtinamas prie korpuso sienelės iš vienos pusės – tai palengvina montavimą ankštose vietose. Tiesiog išpjaukite standartinę 25,4 x 25,4 mm angą, įstatykite flanšą ir priveržkite. Sujungus su standartiniais N tipo kištukais pagal MIL-STD-348, užtikrinama sandari ir patikima jungtis.

Patarimas: prieš montuodami įsitikinkite, kad korpuso sienelė yra lygi ir švari – taip užtikrinsite tolygų flanšo prigludimą ir ilgaamžiškumą. Naudokite tinkamo sukimo momento veržliaraktį, kad nepažeistumėte sriegių.
