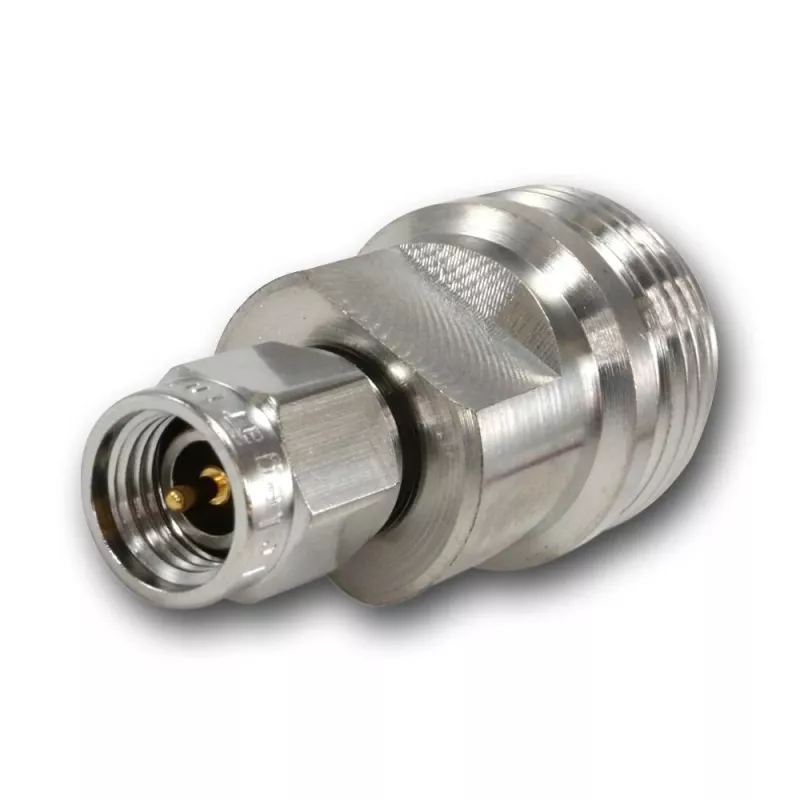

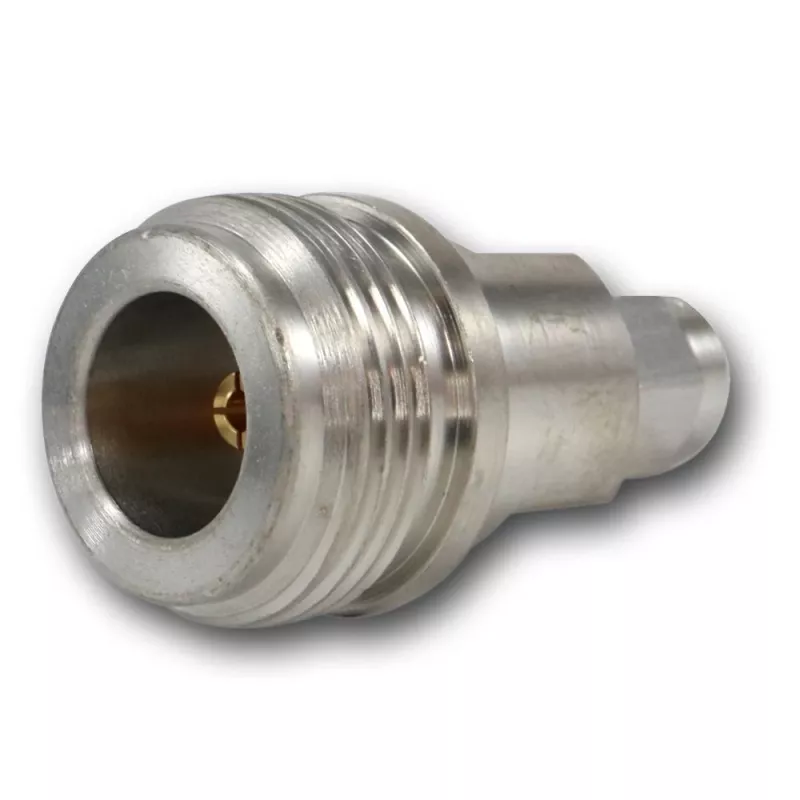

Telegärtner Inter-Series koaksialinis adapteris SMA male į N female 50 omų DC-18 GHz

Kai reikia sujungti SMA ir N tipo jungtis, dažnai tenka rinktis kompromisą tarp signalo kokybės ir patikimumo. Telegärtner Inter-Series adapteris (modelis 100024201) pašalina šią problemą – jis užtikrina sklandų perėjimą tarp SMA male ir N female jungčių išlaikydamas 50 omų varžą visame DC–18 GHz dažnių ruože.

Kodėl verta rinktis

• Plačiajuostis veikimas: nuo DC iki 18 GHz
• Žemas VSWR: ≤ 1,25 visame ruože
• 50 omų impedanso suderinimas
• Auksu padengtas vidinis laidininkas užtikrina mažą kontaktinę varžą (≤ 3 mΩ)
• Nikeliuotas žalvarinis korpusas atsparus korozijai
• Platus darbinės temperatūros diapazonas: nuo -65 °C iki +165 °C

Techninė informacija

• 1 jungtis: SMA male (kištukas)
• 2 jungtis: N female (lizdas)
• Impedansas: 50 Ω
• Dažnių ruožas: DC–18 GHz
• VSWR: ≤ 1,25
• Korpuso medžiaga: žalvaris, nikeliuotas
• Vidinis laidininkas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Vidinė kontaktinė varža: ≤ 3 mΩ
• Išorinė kontaktinė varža: ≤ 2 mΩ

Kam tinka

Šis adapteris puikiai tiks radijo dažnių inžinieriams, laboratorijų darbuotojams, testavimo įrangos naudotojams ir visiems, kurie dirba su aukšto dažnio signalais ir vertina signalo vientisumą. Jis suderinamas su bet kokia įranga, turinčia SMA male arba N female jungtis.

Kaip naudoti

Tiesiog prijunkite SMA male adapterio galą prie atitinkamos SMA female jungties, o N female galą – prie N male jungties. Dėl tvirto nikeliuoto korpuso ir auksuoto vidinio kontakto užtikrinamas patikimas ir ilgaamžis ryšys net ir sudėtingomis sąlygomis.

Patarimas: prieš jungdami visada įsitikinkite, kad jungtys švarios ir sausos. Reguliariai valykite kontaktus izopropilo alkoholiu, kad išlaikytumėte mažą varžą ir išvengtumėte signalo praradimo.
