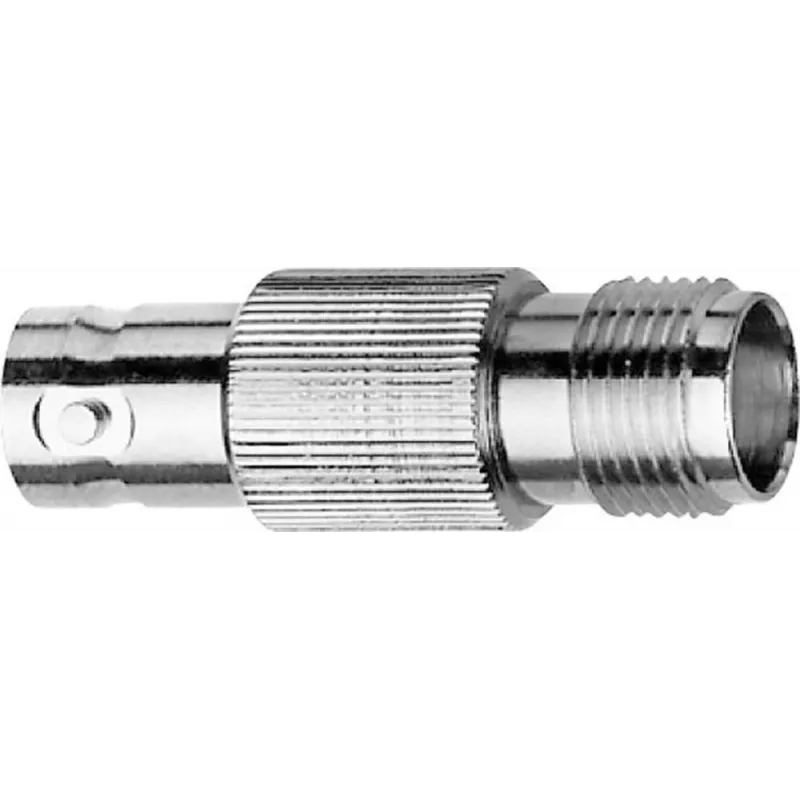

Telegärtner J01008A0012 BNC lizdas – TNC kištukas koaksialinis adapteris, 50 omų, DC-11 GHz

Kai reikia sujungti BNC ir TNC jungtis, šis Telegärtner J01008A0012 adapteris tai padarys patikimai ir tiksliai. Jis skirtas tiems, kurie dirba su RF įranga namuose ar laboratorijoje ir nori išvengti signalo nuostolių.

Kodėl verta rinktis

• BNC lizdas (moteriškas) ir TNC kištukas (vyriškas) – sujungia skirtingų tipų jungtis.
• 50 omų varža – standartinė daugeliui RF sistemų.
• Dažnių diapazonas nuo DC iki 11 GHz – tinka įvairiems signalams.
• Žemas VSWR: ≤1,25 iki 4 GHz, ≤1,5 iki 11 GHz – mažiau atspindžių.
• Tvirta konstrukcija: nikeliuotas žalvaris, auksuotas berilio vario centrinis kontaktas.
• Darbinė temperatūra nuo -55 °C iki +155 °C – atlaiko įvairias sąlygas.

Kaip naudoti

Įstatykite adapterį tarp BNC lizdo ir TNC kištuko – taip pakeisite jungties tipą nepakeisdami kabelio. PTFE izoliatorius ir tvirtas dengimas užtikrina stabilią varžą ir mažus nuostolius, todėl tinka laboratorijose, testavimo ir ryšių sistemose, kur dažnai jungiama ir atjungiama.

Visos specifikacijos

• Adapterio tipas: RF koaksialinis adapteris
• Jungtis A: BNC lizdas (moteriškas)
• Jungtis B: TNC kištukas (vyriškas)
• Varža: 50 Ω
• Dažnių diapazonas: DC–11 GHz
• VSWR (DC–4 GHz): ≤ 1,25
• VSWR (4–11 GHz): ≤ 1,5
• Dielektrinė atsparumo įtampa: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinio): ≤ 1,5 mΩ
• Kontakto varža (išorinio): ≤ 1,0 mΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: berilio varis, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Konfigūracija: tiesi

Pastaba

Tikslus sprendimas pereinant nuo BNC prie TNC net ir reikliose RF aplinkose.
