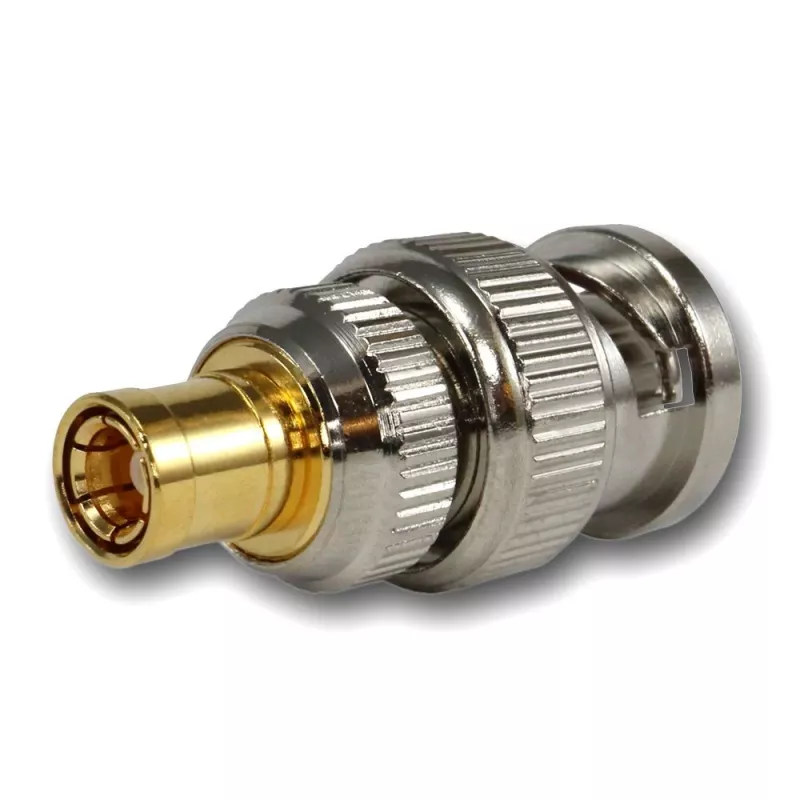

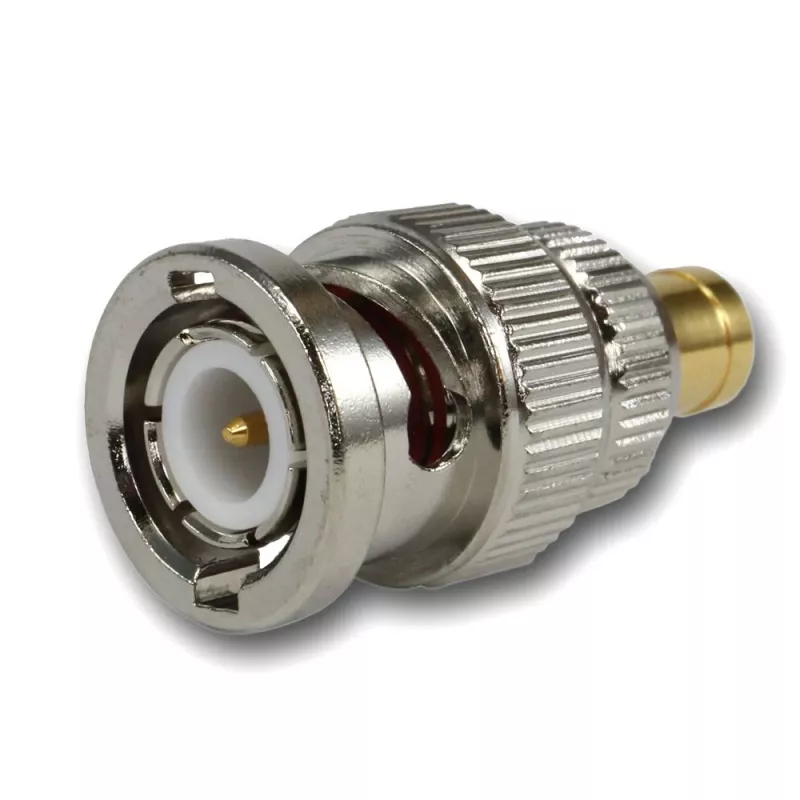

TELEGÄRTNER koaksialinis adapteris BNC male į SMB female, 50 omų, tiesus, nikeliuotas žalvaris J01008F0030

Kai reikia sujungti BNC kabelį su SMB lizdu, netinkami jungtys gali sustabdyti visą projektą. Šis koaksialinis adapteris tiesiogiai sujungia BNC male su SMB female, nereikalaujant papildomų laidų.

Kam skirtas

RF technikams, tinklo inžinieriams ir elektronikos mėgėjams, dirbantiems su 50 omų sistemomis ir ieškantiems patikimo tiesioginio adapterio bandymų stendams, antenų maitinimo linijoms ar įrangos sujungimui.

Pagrindinės savybės

• BNC male ir SMB female konfigūracija tiesioginiam sąsajos keitimui
• 50 Ω varža užtikrina suderinamumą su standartine RF ir ryšių įranga
• Tiesi konstrukcija leidžia patogiai jungti linijoje
• Nikeliuotas žalvaris – ilgaamžiškumas ir atsparumas korozijai
• Auksuoti kontaktai užtikrina mažą kontaktinę varžą ir patikimą signalo perdavimą
• PTFE izoliatorius išlaiko stabilumą plačiame temperatūrų diapazone

Specifikacijos

• 1 jungtis: BNC male
• 2 jungtis: SMB female
• Varža: 50 Ω
• Dažnių diapazonas: nuo DC iki 4 GHz
• VSWR: ≤ 1,3:1
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris / berilio varis, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Kaip naudoti

Prieš priveržiant, įsitikinkite, kad abi jungtys švarios ir tinkamai sulygiuotos. Venkite viršyti vardinį dažnį ar per daug lenkti adapterio – taip užtikrinsite ilgaamžiškumą ir stabilų signalą.

Patarimas: prieš jungdami visada patikrinkite, ar BNC jungtis užsifiksuoja pasukus fiksatorių, o SMB – lengvai įsistato. Laikykite adapterį sausą ir apsaugotą nuo mechaninių pažeidimų.
