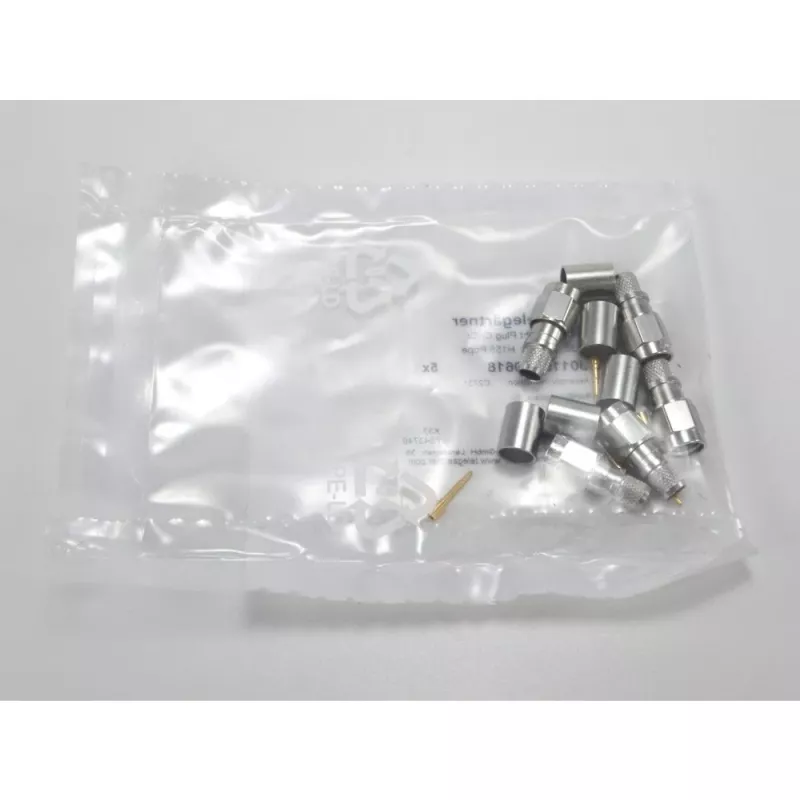

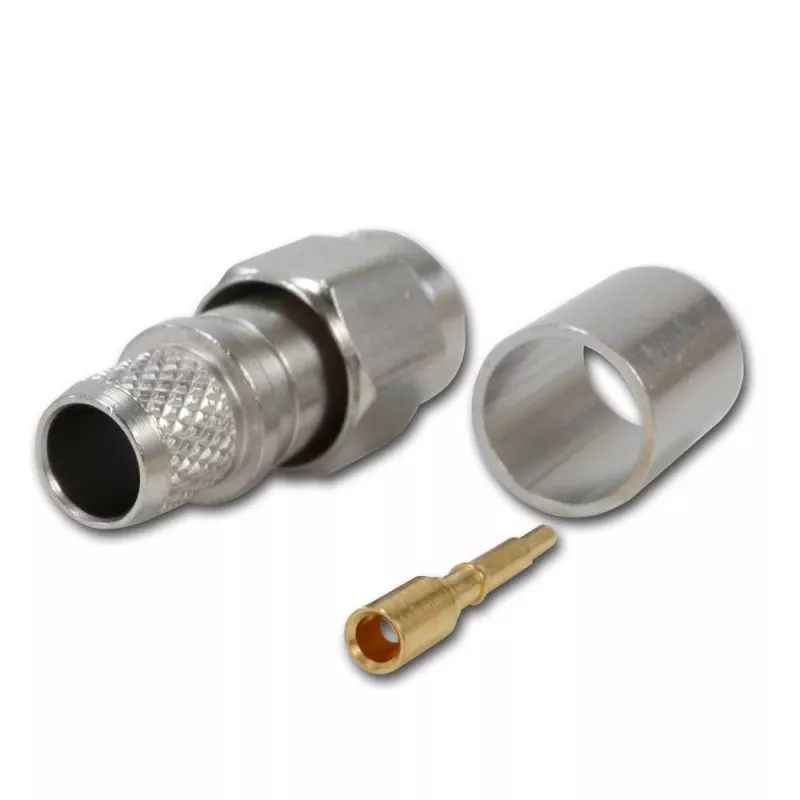

Telegärtner SMA tiesus kištukas, crimp G30 (1,5/3,8), H 155, Low Loss 1,4/3,8 crimp/crimp koaksialinis jungtis J01150A0618

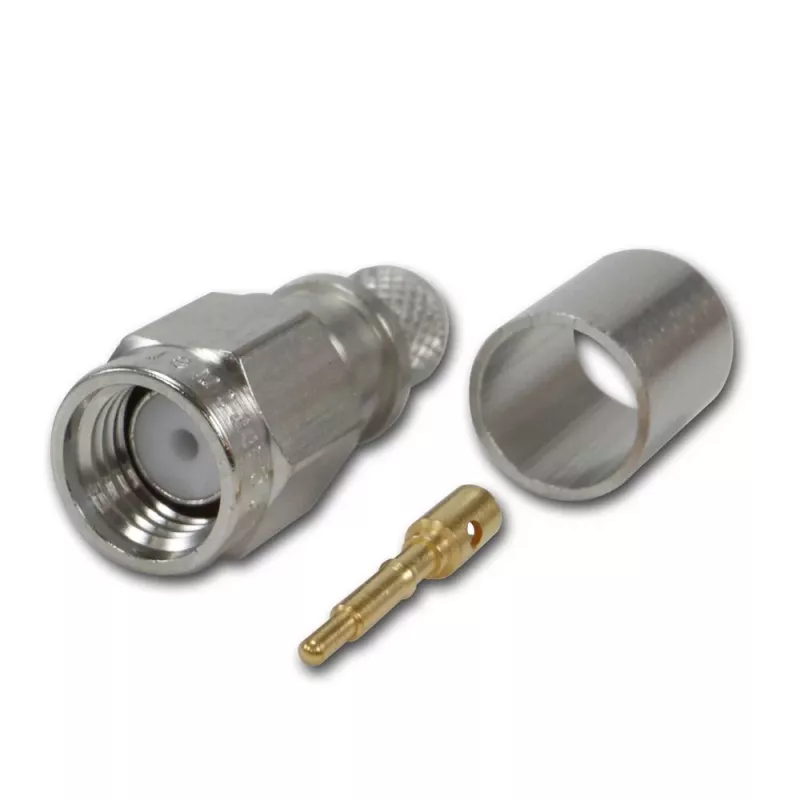

Auksu padengtas korpusas ir berilio vario centrinis kontaktas – štai kas pirmiausia krenta į akis šioje Telegärtner SMA tiesioje kištuko jungtyje. Ji skirta tiems, kurie vertina stabilų signalą iki 18 GHz dažnių ruože ir nori patikimo crimp/crimp sujungimo su H 155 arba Low Loss 1,4/3,8 kabeliais.

Kodėl verta rinktis

Preciziškai apdirbtos dalys ir auksavimas užtikrina pastovią 50 omų varžą bei minimalų atspindį visame 18 GHz diapazone. Crimp/crimp konstrukcija leidžia greitai ir pakartojamai sujungti tiek vidinį, tiek išorinį laidininką – mažiau klaidų montuojant vietoje.

Kam tinka

• RF testavimo ir matavimo įrangai
• Antenų maitinimo linijoms ir bazinių stočių sujungimams
• Laboratoriniams ir gamybiniams testavimo stendams
• Aukšto dažnio kabelių komplektams

Pagrindinės specifikacijos

• Jungties serija: SMA
• Jungties tipas: kištukas (male)
• Korpuso forma: tiesus
• Sujungimo būdas: crimp/crimp
• Varža: 50 omų
• Dažnių diapazonas: DC–18 GHz
• Suderinamų kabelių grupė: G30 (H 155, Low Loss 1,4/3,8)
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinis kontaktas: berilio varis, auksuotas
• Izoliatorius: PTFE
• VSWR maks.: 1,25 esant 18 GHz
• Dielektrinė atsparumas įtampai: 1000 Veff
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥500

Kaip naudoti

Jungtis skirta kabeliams, kurių vidinis/išorinis skersmuo 1,5/3,8 mm – tarp jų H 155 ir Low Loss 1,4/3,8. Crimpavimui reikės atitinkamų įrankių: vieno vidiniam, kito išoriniam laidininkui. Atkreipkite dėmesį, kad tai yra kištukas (male), o ne lizdas.

Patarimas: prieš crimpuodami nuvalykite kabelio galą tiksliai pagal instrukciją – per ilgas ar per trumpas nuvalymas gali sugadinti varžą. Naudokite tik tam skirtus crimp įrankius ir patikrinkite VSWR analizatoriumi, ypač jei dirbate su aukštais dažniais.
