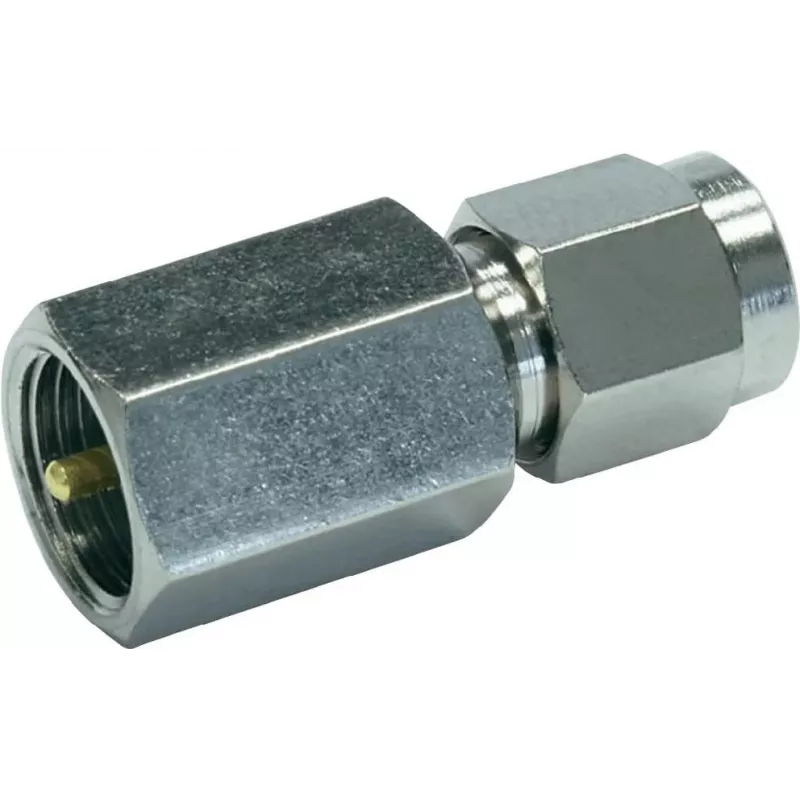

Telegärtner Inter-Series koaksialinis adapteris SMA male į FME male 50 Ohm

Kai reikia sujungti SMA ir FME jungtis vienoje grandinėje, kiekvienas papildomas perėjimas gali sugadinti signalą. Šis Telegärtner Inter-Series adapteris išsprendžia šią problemą vienu precizišku komponentu – nuo DC iki 3 GHz jis išlaiko stabilią 50 Ω varžą ir minimalius nuostolius, todėl tinka tiek testavimo stendams, tiek antenų maitinimo linijoms, tiek modulinėms RF sistemoms.

Kodėl verta rinktis

• SMA male (kištukas) su auksuotu centriniu kontaktu – maža kontaktinė varža ir ilgaamžiškumas net po daugybės sujungimų.
• FME male (kištukas) – patogus ir greitas sujungimas su mobiliosiomis bei belaidėmis RF antenomis.
• 50 Ω varža, suderinta su standartinėmis RF sistemomis, VSWR ≤ 1,3 iki 3 GHz.
• Nikeliuotas žalvarinis korpusas – mechaniškai tvirtas ir atsparus korozijai.
• PTFE izoliatorius užtikrina pastovias dielektrines savybes visame temperatūrų diapazone.

Kasdienis naudojimas

Dirbant su korinio ryšio, Wi-Fi ar telemetrijos įranga dažnai prireikia pereiti nuo SMA prie FME sąsajos neperkabinėjant kabelių. Šis adapteris tiesiog užsukamas ant SMA lizdo ir suteikia FME male prievadą – taip greitai prijungiama FME antena ar kabelis. Auksuotas centrinis kontaktas ir nikeliuotas korpusas atsparūs oksidacijai, todėl signalo kokybė nesuprastėja net po daugelio sujungimų. Diapazonas nuo -40 °C iki +85 °C leidžia naudoti lauko dėžutėse ar transporto priemonėse, kur temperatūra svyruoja.

Techninės specifikacijos

• Adapterio tipas: koaksialinis RF adapteris, tiesus, laisvai kabantis
• Jungtis A: SMA male (kištukas)
• Jungtis B: FME male (kištukas)
• Varža: 50 Ω
• Dažnių diapazonas: DC–3 GHz
• VSWR: ≤ 1,3 esant 3 GHz
• Dielektrinė atsparuma įtampa: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 3 mΩ
• Išorinio kontakto varža: ≤ 2 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C

Pabaigai

Inžinieriams ir montuotojams, kuriems svarbus signalo vientisumas ir mechaninis patikimumas, Telegärtner J01703A0009 yra kompaktiška, bet svarbi grandis tarp SMA ir FME ekosistemų. Preciziška konstrukcija ir patvirtinti elektriniai parametrai – patikimas pasirinkimas profesionaliam RF darbui.
