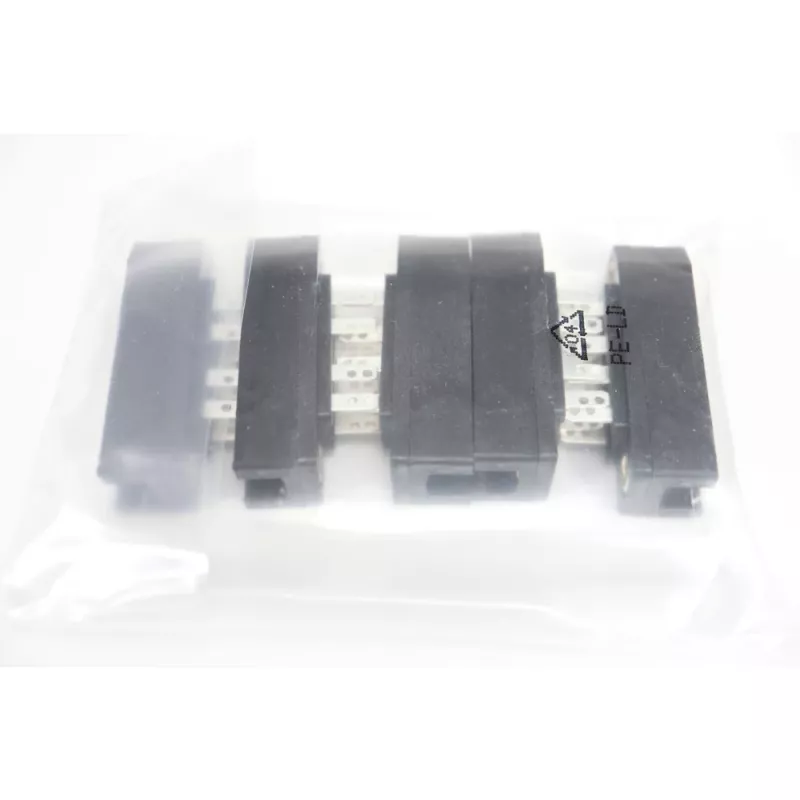

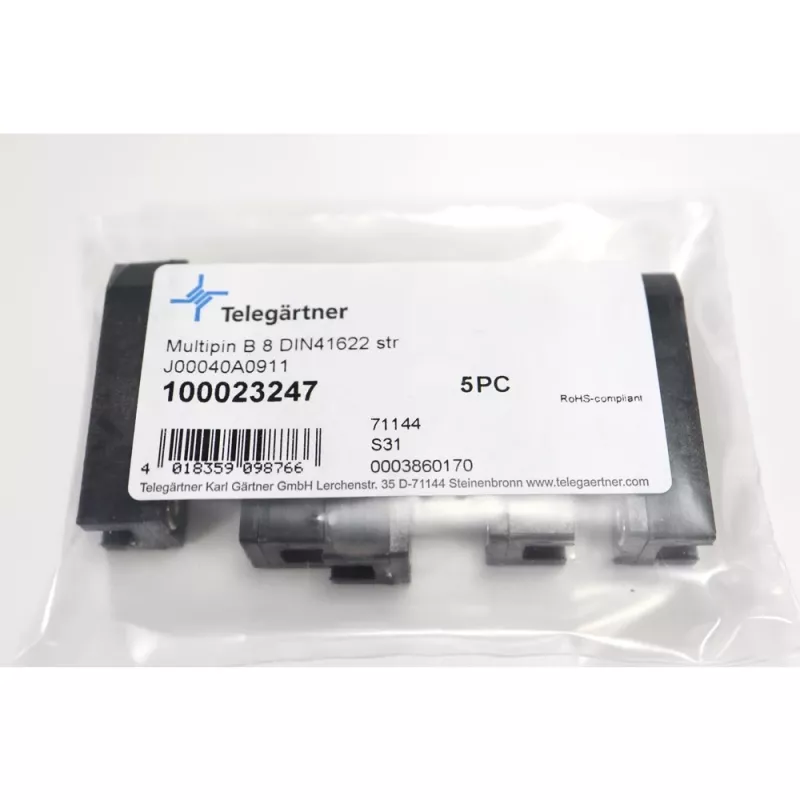

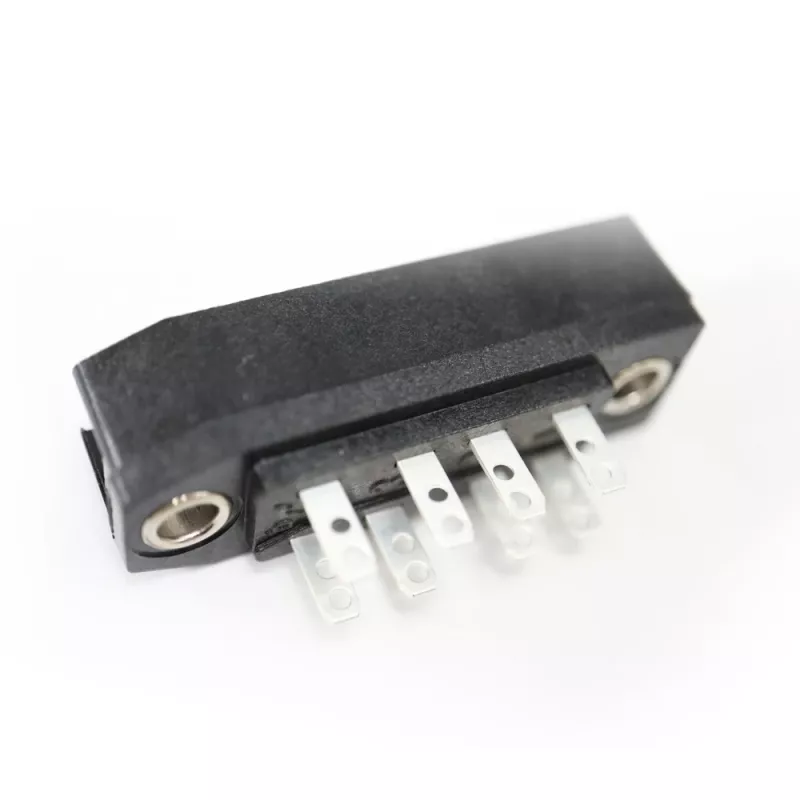

Telegärtner DIN 41622 Type B 8 asimetrinė 8 kontaktų PCB lizdinė jungtis, litavimo prijungimas J00040A0911

Ši Telegärtner J00040A0911 lizdinė jungtis skirta elektronikos inžinieriams ir technikams, kurie projektuoja ar remontuoja pramoninę elektroniką, kur reikalingas patikimas ir standartizuotas PCB montavimas. Asimetrinis kontaktų išdėstymas pagal DIN 41622 užtikrina, kad jungtis bus prijungta teisingai ir apsaugo nuo neteisingo sujungimo.

Kodėl verta rinktis

• Asimetrinis kontaktų išdėstymas neleidžia neteisingai sujungti – sumažina klaidų riziką.
• 8 kontaktų litavimo prijungimas užtikrina patvarų ir ilgaamžį kontaktą.
• Kompaktiški matmenys (47 x 38 x 15 mm) leidžia ją įmontuoti net ir griežtai ribotoje erdvėje.
• Atitinka DIN 41622 standartą, todėl tinka pramoninėms reikmėms.

Kam tinka

Ši jungtis puikiai tiks tiems, kurie konstruoja ar taiso pramoninius prietaisus, valdymo pultus, matavimo įrangą ar kitą elektroniką, kur reikalingas standartizuotas ir patikimas PCB jungimas. Ji skirta litavimui, todėl rekomenduojama turintiems litavimo įgūdžių.

Techninė informacija

• Jungties tipas: stačiakampė lizdinė (moteriškoji)
• Standartas: DIN 41622
• Kontaktų skaičius: 8
• Kontaktų išdėstymas: asimetrinis
• Prijungimas: litavimas
• Serija: Type B 8
• Montavimas: PCB (spausdintinė plokštė)
• Matmenys: 47 mm (ilgis) x 38 mm (plotis) x 15 mm (aukštis)
• Papildomi matmenys: d=14 mm, e=32 mm
• Gamintojas: Telegärtner
• MPN: J00040A0911

Kaip naudoti

Jungtis lituojama prie spausdintinės plokštės, laikantis DIN 41622 standarto reikalavimų. Dėl asimetrinio kontaktų išdėstymo ji tinka tik prie atitinkamos priešingos jungties, todėl nereikia jaudintis dėl neteisingo sujungimo. Rekomenduojama naudoti švarų, gerai nuvalytą PCB paviršių ir tinkamą litavimo temperatūrą.

Patarimas: prieš lituodami įsitikinkite, kad jungties orientacija atitinka Jūsų schemą – asimetrinis išdėstymas padės išvengti klaidų, tačiau teisingas montavimas užtikrins ilgaamžiškumą.
