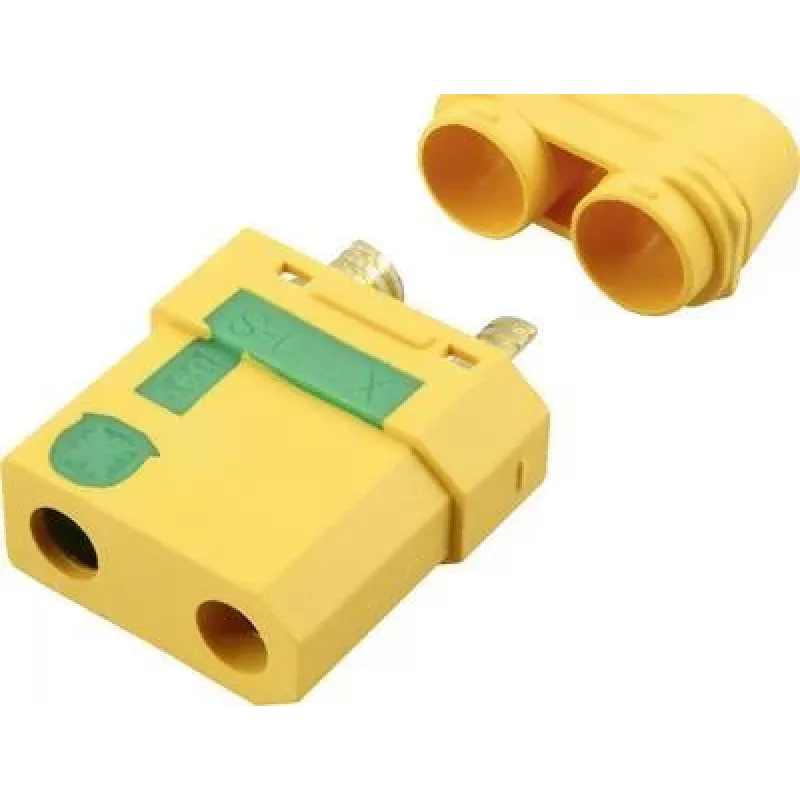

Reely RE-6685311 XT90-S auksu padengtas antipokštinis akumuliatoriaus jungties lizdas (1 vnt.)

Reely RE-6685311 XT90-S lizdas – tai aukštos kokybės jungtis, sukurta RC modelių entuziastams, kurie naudoja didelės įtampos LiPo baterijas ir nori išvengti kibirkščiavimo bei apsaugoti savo elektroniką. Integruotas antipokštinis rezistorius užtikrina saugų ir patikimą sujungimą.

Kam skirta

Ši jungtis skirta RC hobistams ir dronų kūrėjams, naudojantiems didelės įtampos baterijų sistemas, kuriose reikalingi patikimi, be kibirkščių veikiantys sujungimai. Ji tinka iki 90 A nuolatinės srovės taikymams, pavyzdžiui, dideliems modeliams, ESC reguliatoriams ir baterijų paketams.

Pagrindinės savybės

• XT90-S moteriškos lyties lizdas su auksu padengtais kontaktais – maža varža ir atsparumas korozijai.
• Integruotas antipokštinis rezistorius apsaugo nuo kibirkščiavimo jungimo metu, prailgina jungčių ir elektronikos tarnavimo laiką.
• Didelė srovės charakteristika: 90 A nuolatinė, 120 A trumpalaikė.
• Palaiko iki 500 V DC įtampą, tinka aukštos įtampos sistemoms.
• Aukštos temperatūros nailono korpusas su UL94 V-0 degumo klase.
• Priima iki 8 AWG laidus, idealiai tinka storiems baterijų laidams.
• Litavimo jungtis – patikimam ir ilgaamžiui montavimui.

Specifikacijos

• Jungties tipas: XT90-S
• Lytis: moteriška (lizdas)
• Kontaktų danga: auksas
• Nuolatinė srovė: 90 A
• Trumpalaikė srovė: 120 A
• Maksimali įtampa: 500 V DC
• Laido skerspjūvis: iki 8 AWG
• Korpuso medžiaga: aukštos temperatūros nailonas (PA)
• Kontaktų medžiaga: vario lydinys
• Kontaktų skaičius: 2 maitinimo + 1 antipokštinis
• Darbinė temperatūra: -20°C iki 120°C
• Kontaktų varža: < 0,3 mΩ
• Izoliacijos varža: > 500 MΩ
• Degumo klasė: UL94 V-0
• Spalva: geltona
• Kiekis pakuotėje: 1

Kaip naudoti

Litavimo metu naudokite kokybišką lituoklį ir fliusą, kad užtikrintumėte tvirtą sujungimą. Antipokštinė funkcija geriausiai veikia, kai jungtis visiškai įkišta; įsitikinkite, kad rezistoriaus kontaktas yra tinkamai sulygiuotas. Norėdami pasiekti optimalų veikimą, naudokite su suderinamu XT90-S vyriškos lyties kištuku.

Patarimas: Prieš lituodami, nuvalykite laidus ir kontaktus, kad pašalintumėte oksidus. Litavimo temperatūra neturi viršyti 350°C, kad nepažeistumėte plastikinio korpuso. Visada išbandykite jungtį su baterija prieš galutinį montavimą.
