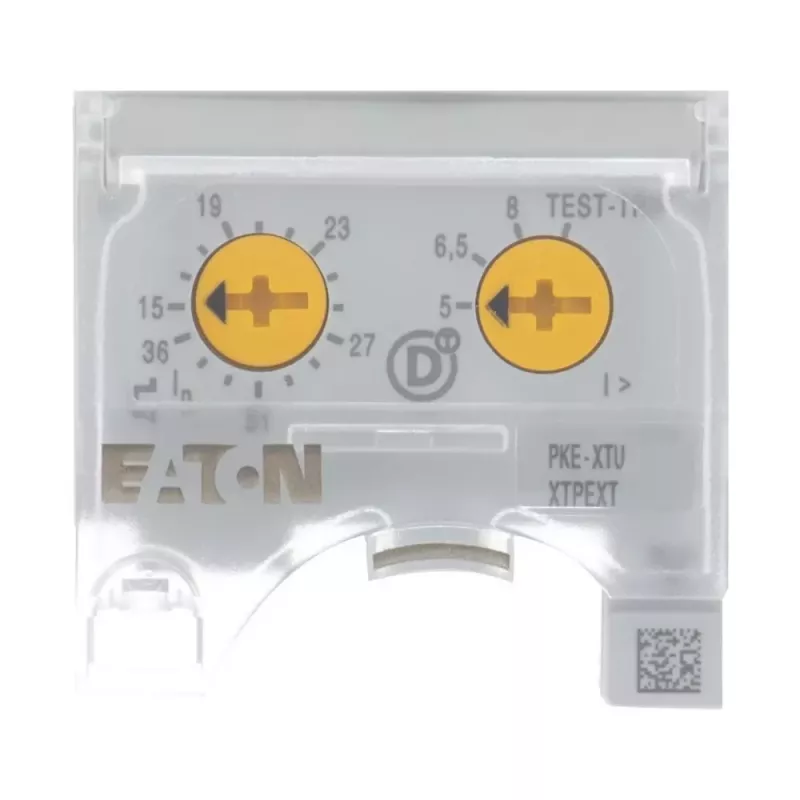

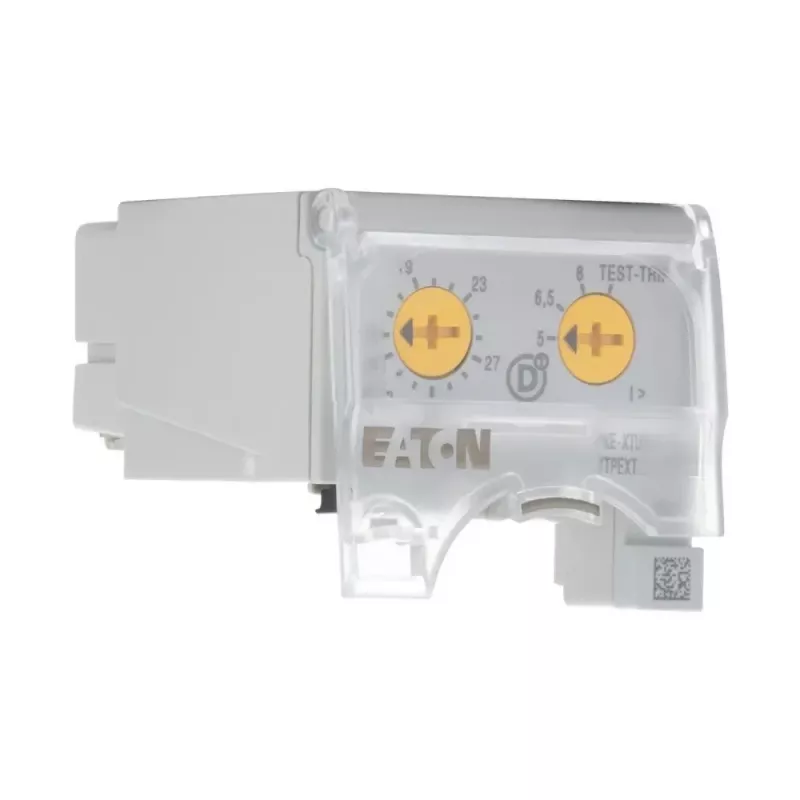

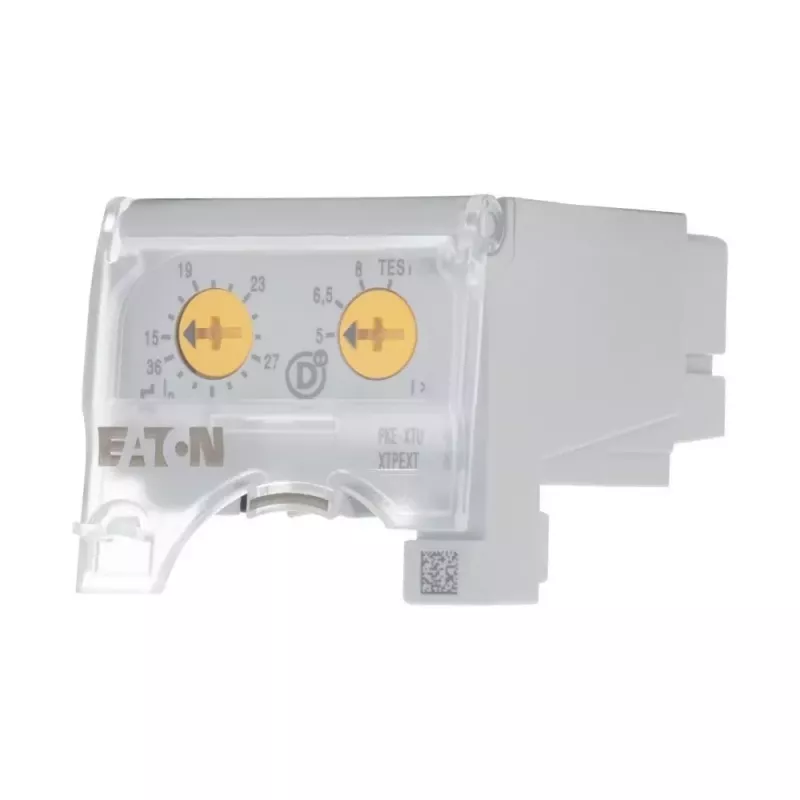

Eaton PKE-XTUACP-36 elektroninis išleidimo blokas, 1,5-36 A, SmartWire-DT, skirtas PKE variklių apsaugai 168795

Kai reikia tiksliai sureguliuoti variklio apsaugą pagal konkrečią apkrovą, Eaton PKE-XTUACP-36 elektroninis išleidimo blokas tampa idealiu sprendimu. Šis blokas, skirtas naudoti su Eaton PKE variklių apsaugos automatiniais jungikliais, užtikrina lanksčią apsaugą nuo perkrovos ir trumpojo jungimo, o integruota SmartWire-DT sąsaja leidžia lengvai integruoti į automatizavimo sistemą.

Kodėl verta rinktis

• Reguliuojama perkrovos apsauga nuo 1,5 A iki 36 A – tiksliai pritaikoma prie variklio vardinės srovės.
• Reguliuojama trumpojo jungimo apsauga nuo 6 iki 14 kartų didesnės srovės – apsaugo nuo didelių srovių šuolių.
• Pasirenkama išjungimo klasė: CLASS 5, 10, 15, 20, 25 arba 30 – atitinka skirtingus variklių paleidimo režimus.
• Integruota SmartWire-DT sąsaja – paprastas prijungimas prie tinklo ir nuotolinis stebėjimas.
• Fazės gedimo jautrumas – papildoma variklio apsauga.
• Kištukinė konstrukcija – greitas montavimas ant PKE jungiklių.

Kaip tai veikia kasdienėje veikloje

Rotaciniai jungikliai leidžia greitai nustatyti reikiamus parametrus, o LED indikatoriai rodo veikimo būseną. Blokas maitinamas iš pagrindinės grandinės, todėl papildomas 24 V DC maitinimas reikalingas tik komunikacijos moduliui. Jis patikimai veikia nuo -25 °C iki +55 °C temperatūroje.

Techninės specifikacijos

• Produkto tipas: elektroninis išleidimo blokas
• Paskirtis: variklių apsauga, sistemų apsauga
• Suderinamumas: Eaton PKE variklių apsaugos automatiniai jungikliai
• Vardinė darbinė srovė: iki 36 A
• Perkrovos nustatymo diapazonas: 1,5 – 36 A (reguliuojamas)
• Trumpojo jungimo nustatymo diapazonas: 6 – 14 x Ir (reguliuojamas)
• Išjungimo klasė: reguliuojama (CLASS 5, 10, 15, 20, 25, 30)
• Fazės gedimo jautrumas: yra
• Komunikacijos sąsaja: SmartWire-DT
• Montavimo tipas: kištukinis
• Apsaugos funkcijos: perkrova, trumpasis jungimas, fazės gedimas
• Pagalbinis maitinimas: savaiminis (iš pagrindinės grandinės) arba 24 V DC komunikacijos moduliui
• Darbinė temperatūra: -25 iki +55 °C
• Reguliavimo būdas: rotaciniai jungikliai
• Indikacija: LED būsenos indikatoriai

Kam tinka

Šis blokas puikiai tinka inžinieriams ir technikams, projektuojantiems ar prižiūrintiems variklių valdymo sistemas, kuriose reikalinga tiksli apsauga ir integracija į SmartWire-DT tinklą. Jis užtikrina patikimą variklių apsaugą įvairiose pramonės šakose.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad PKE jungiklis yra tinkamas naudoti su šiuo išleidimo bloku. Reguliuodami perkrovos ir trumpojo jungimo parametrus, vadovaukitės variklio techniniais duomenimis. SmartWire-DT sąsaja leidžia lengvai integruoti į esamą sistemą, tačiau nepamirškite tinkamai sukonfigūruoti komunikacijos modulio.
