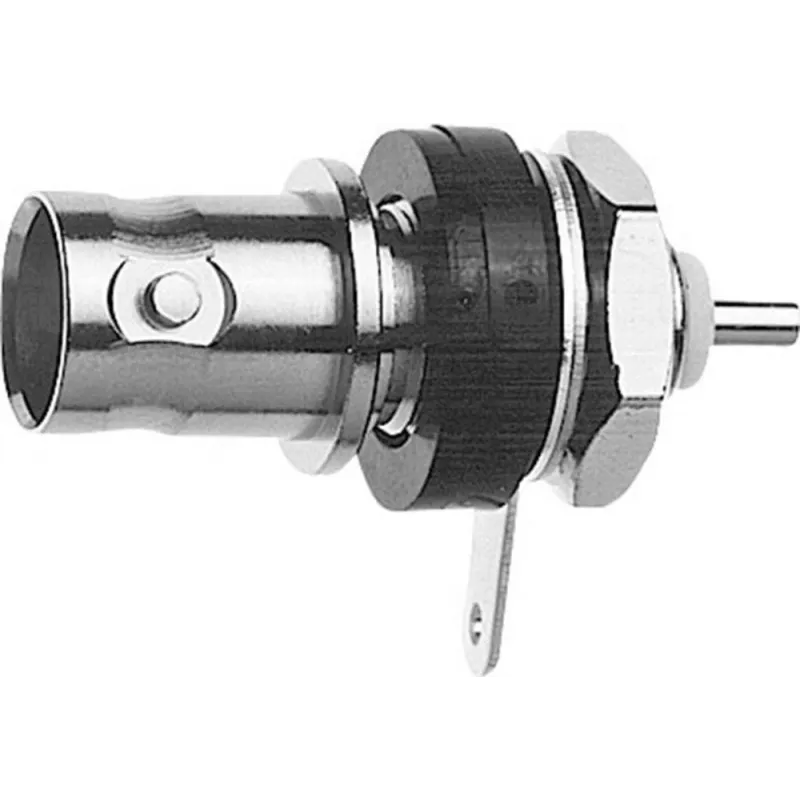

Telegärtner BNC panelinis lizdas, izoliuotas 75 Ohm, su mėlynais izoliaciniais tarpikliais, Z03 serija J01003D1286

Telegärtner BNC panelinis lizdas, izoliuotas 75 Ohm, su mėlynais izoliaciniais tarpikliais, Z03 serija J01003D1286 – tai profesionalaus lygio jungtis, sukurta patikimam signalo perdavimui vaizdo ir RF sistemose. Jo korpusas pagamintas iš nikeliuoto žalvario, o centrinis kontaktas – iš auksuoto berilio vario, užtikrinančio puikų laidumą ir atsparumą korozijai.

Privalumai

Izoliuotas tvirtinimas prie panelės apsaugo nuo įžeminimo kilpų ir išlaiko signalo vientisumą. PTFE dielektrikas užtikrina stabilų veikimą visame DC–1 GHz dažnių diapazone. Didelė izoliacijos varža (≥ 5 GΩ) ir maža kontaktų varža sumažina signalo nuostolius. Jungtis atlaiko bent 500 sujungimo ciklų, todėl tinka dažnam prijungimui.

Kam tinka

• Profesionaliai vaizdo įrangai ir transliacijų sistemoms
• Telekomunikacijų ir RF sistemoms
• Bandymų ir matavimų įrangai, kur reikalinga 75 Ohm varža
• Paneliniam montavimui, kai būtina izoliacija

Pagrindinės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas), panelinis
• Varža: 75 Ohm
• Dažnių diapazonas: DC–1 GHz
• Įtampa: 500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža: centrinio ≤ 1,5 mΩ, išorinio ≤ 1 mΩ
• VSWR: ≤ 1,2 esant 1 GHz
• Darbinė temperatūra: -40 °C iki +85 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: berilio varis, auksuotas
• Dielektrikas: PTFE
• Izoliaciniai tarpikliai: mėlyni, pridedami
• Serija: Z03

Naudojimo patarimai

Idealiai tinka profesionaliems montavimams, kur reikalingas patikimas izoliuotas 75 Ohm BNC ryšys. Pridedami mėlyni izoliaciniai tarpikliai užtikrina aiškų vizualinį identifikavimą ir elektrinę izoliaciją. Įsitikinkite, kad panelės išpjova atitinka reikiamus matmenis, kad jungtis būtų tvirtai pritvirtinta.
