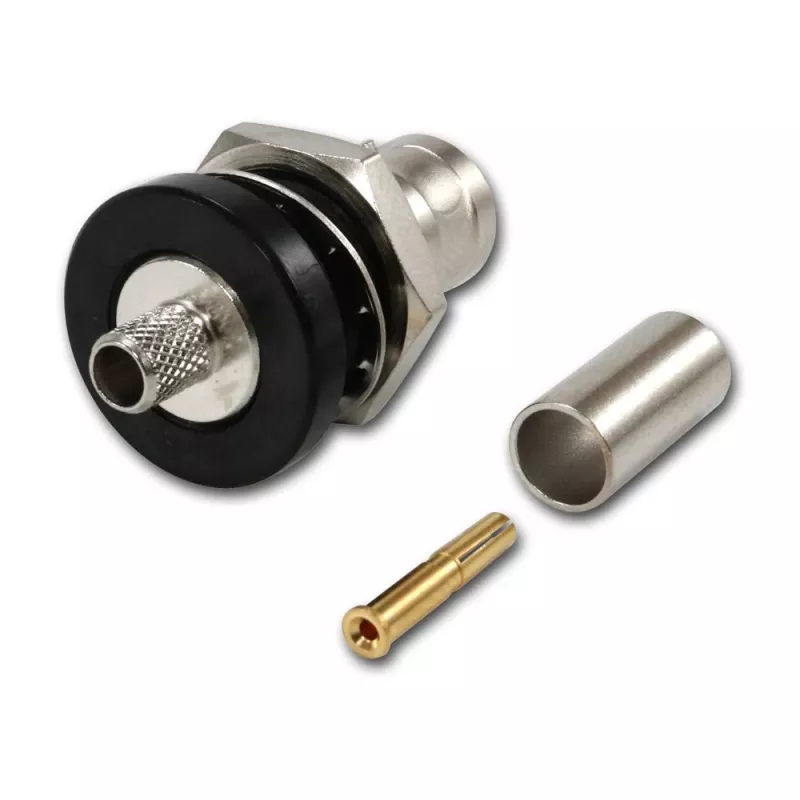

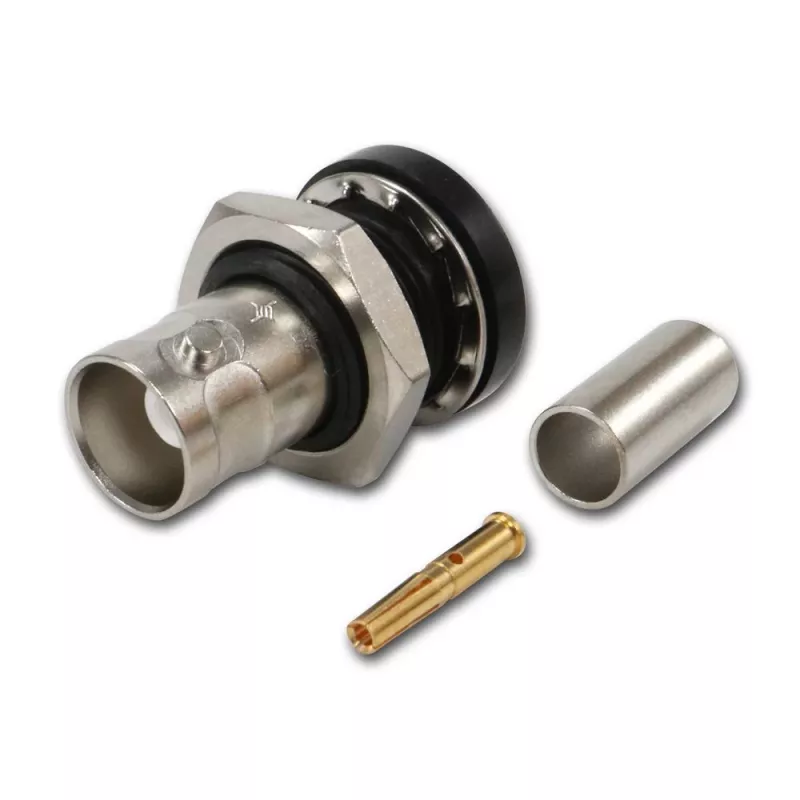

Telegärtner BNC kabelio lizdas Crimp G01 50 omų, Crimp/Crimp, izoliuotas flanšas, A1305, Z04, G01 (RG-58 C/U) - 5 vnt.

Kai reikia patikimo ir stabilaus ryšio RF grandinėse, šis Telegärtner BNC lizdas užtikrina 50 omų varžą ir veikia nuo DC iki 4 GHz dažnių. Dviejų krypčių crimp sujungimas tiek centriniam, tiek išoriniam laidininkui garantuoja tvirtą ir ilgaamžę jungtį su RG-58 C/U kabeliu.

Kodėl verta rinktis

• Platus dažnių diapazonas: nuo DC iki 4 GHz
• 50 omų varža, tinkama standartinėms RF aplikacijoms
• Crimp tipo sujungimas abiem laidininkams
• Izoliuotas flanšas apsaugo nuo įžeminimo kilpų
• Auksuoti kontaktai užtikrina mažą kontaktinę varžą ir atsparumą korozijai
• Pakuotėje 5 vnt.

Techninė informacija

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Varža: 50 omų
• Montavimas: skydinis su izoliuotu flanšu
• Sujungimas: crimp (centrinis ir išorinis)
• Suderinamas kabelis: RG-58 C/U (grupė G01)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampa: 500 V RMS
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Atitinka RoHS

Kam tinka

Šis BNC lizdas puikiai tiks profesionaliems montuotojams, radijo mėgėjams ir tiems, kurie konstruoja RF įrangą, kur reikalinga patikima skydinė jungtis su galvanine izoliacija. Jis idealiai tinka naudoti su RG-58 C/U kabeliu, pavyzdžiui, antenų sistemose, matavimo prietaisuose ar ryšio įrenginiuose.

Kaip naudoti

Lizdas montuojamas į skydą ar korpusą, izoliuotas flanšas užtikrina elektros izoliaciją nuo skydo. Kabelio paruošimas: nuimkite išorinę izoliaciją, atskirkite ekranavimo pynę ir centrinį laidininką, tada užspauskite juos specialiomis crimp žnyplėmis. Patikrinkite, ar centrinis kontaktas tvirtai laikosi, ir įsitikinkite, kad pynė nepaliečia centrinio laido.

Patarimas: prieš užspausdami kabelį, įsitikinkite, kad naudojate tinkamo dydžio crimp įrankį, skirtą RG-58 kabeliui. Po sujungimo patikrinkite varžą multimetru – ji turėtų būti artima 50 omų. Jei montuojate lauke, apsvarstykite galimybę papildomai apsaugoti jungtį nuo drėgmės.
