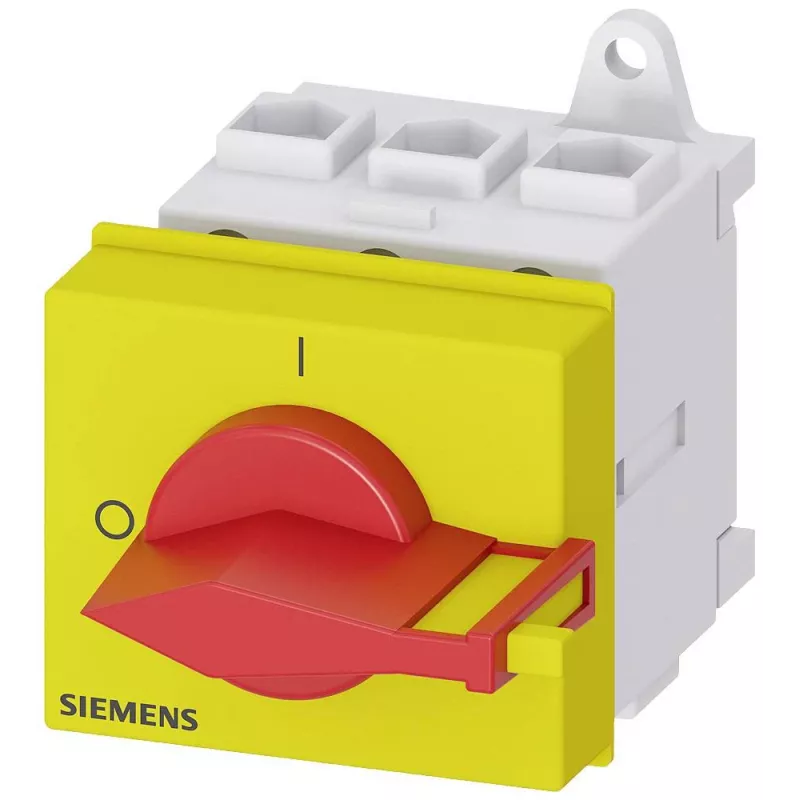

Siemens SENTRON 3LD2 3 polių skyriklis 25A 690V raudonas/geltonas 3LD21300TK13

Skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo ir kompaktiško apkrovos atjungimo sprendimo, skirtas Siemens SENTRON 3LD2 serijos 3 polių skyriklis. Šis įrenginys sujungia didelę 25 A vardinę darbinę srovę su vos 53 mm pločiu, todėl puikiai tinka vietą taupančiose skydo instaliacijose. Raudonas/geltonas sukamasis rankenėlė aiškiai rodo įjungimo/išjungimo būseną, o IP65 apsauga priekinėje dalyje užtikrina patikimą veikimą net dulkėtose ar drėgnose aplinkose.

Privalumai

• 3 polių perjungimas trifazėms grandinėms iki 690 V
• 25 A vardinė darbinė srovė reiklioms apkrovoms
• Didelė trumpojo jungimo įjungimo galia – 640 A, užtikrinanti papildomą saugumą
• Priekinio montavimo konstrukcija su 1 kiaurymės tvirtinimu – lengvas įrengimas
• Raudona/geltona sukimosi rankenėlė aiškiai nurodo ON/OFF būseną
• IP65 priekinė apsauga nuo dulkių ir vandens čiurkšlių

Kasdienis naudojimas

Šis skyriklis sukurtas dažnam perjungimui – mechaninis ilgaamžiškumas siekia 100 000 operacijų ciklų. Sukamasis mechanizmas užtikrina ryškų fiksavimo pojūtį, todėl perjungimas saugus net esant apkrovai. Pagalbiniai kontaktai (1 NO + 1 NC) leidžia integruoti į valdymo sistemas būsenos stebėjimui. Platus darbinės temperatūros diapazonas nuo -25 °C iki +55 °C tinka atšiaurioms pramoninėms sąlygoms.

Techninės specifikacijos

• Vardinė darbinė srovė (Iu): 25 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• AC įėjimo dažnis: 50/60 Hz
• Vardinė trumpojo jungimo įjungimo galia (Icm): 640 A
• Vardinė darbinė galia (AC-23A, 400 V): 11,5 kW
• Montavimo tipas: priekinis, 1 kiaurymės
• Valdymo mechanizmas: sukamasis, raudonas/geltonas

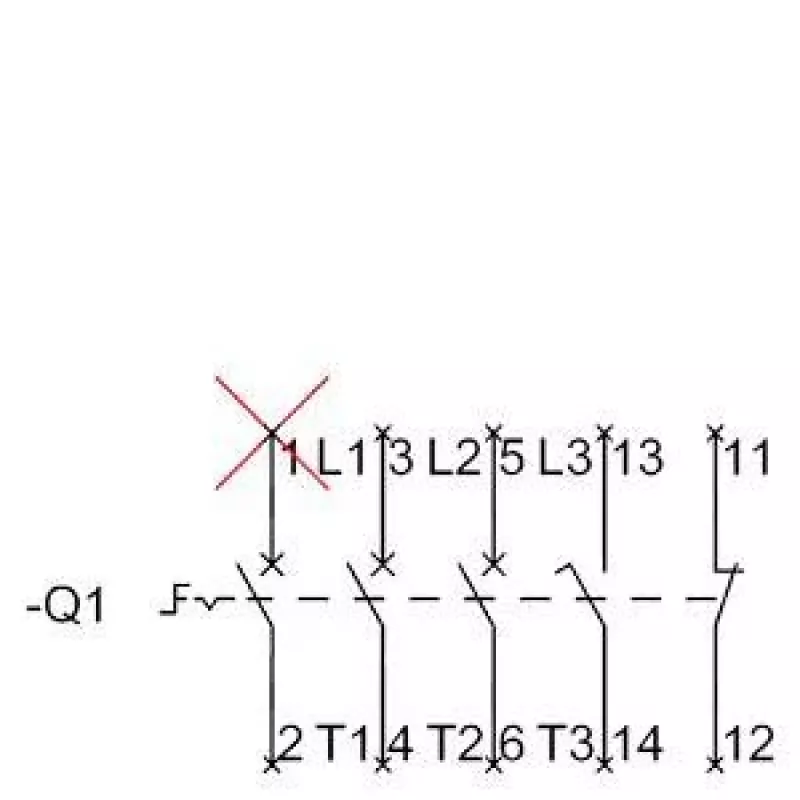

• Pagalbiniai kontaktai: 1 NO + 1 NC
• Apsaugos laipsnis (priekis): IP65
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Elektrinis ilgaamžiškumas: 100 000 operacijų ciklų
• Mechaninis ilgaamžiškumas: 100 000 operacijų ciklų
• Produkto serija: SENTRON 3LD2
• Trumpojo jungimo srovės reitingas (SCCR): 25 kA (su saugikliu)
• Vardinė trumpalaikė atsparumo srovė (Icw): 0,5 kA / 1 s

Pabaigai

Siemens 3LD2130-0TK13 užtikrina patikimą apkrovos atjungimą kompaktišku plotu – praktiškas pasirinkimas skydų konstruotojams ir techninės priežiūros specialistams.
