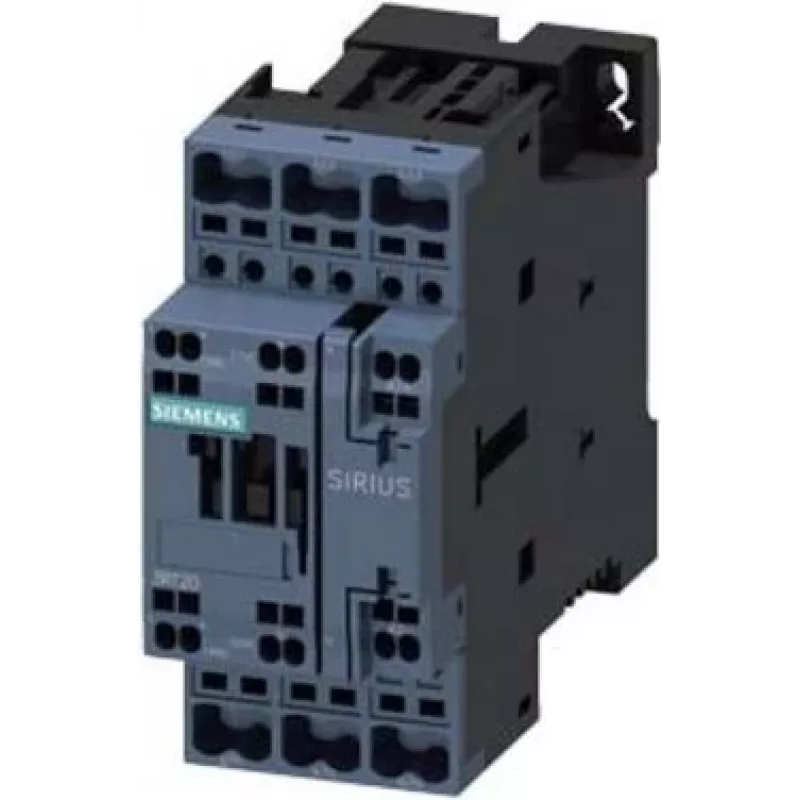

Siemens SIRIUS 3RT2 3 polių galios kontaktorius, 37 A, 24 V DC ritė, varžtiniai gnybtai, 1NO+1NC 3RT20272BB40

Kai reikia patikimai valdyti didelius variklius, kiekvienas kontaktas turi būti nepriekaištingas. Siemens SIRIUS 3RT2 serijos kontaktorius 3RT20272BB40 užtikrina sklandų ir ilgaamžį perjungimą net ir sudėtingomis sąlygomis. Šis 3 polių galios kontaktorius, skirtas 37 A esant AC-3 kategorijai, 400 V, gali valdyti variklius iki 18,5 kW. 24 V DC ritė puikiai tinka jungti prie PLC išėjimų ar saugos relių, o varžtiniai gnybtai garantuoja tvirtą ir atsparų vibracijai sujungimą. Vienas normaliai atidarytas (NO) ir vienas normaliai uždarytas (NC) pagalbinis kontaktas suteikia lankstumo grįžtamajam ryšiui ir blokavimo grandinėms. Tai darbinis arkliukas konvejerių, siurblių, ventiliatorių ir staklių valdymo sistemose.

Pagrindinės specifikacijos

• Tipas: galios kontaktorius, 3 polių, dydis S0
• Vardinė darbinė srovė (AC-3, 400 V): 37 A
• Vardinė darbinė galia (AC-3, 400 V): 18,5 kW
• Valdymo maitinimo įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Prijungimas: varžtiniai gnybtai
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Mechaninis ilgaamžiškumas: 30 milijonų perjungimų
• Elektrinis ilgaamžiškumas (AC-3): 10 milijonų perjungimų
• Apsaugos klasė: IP20 (priekinė pusė)
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Standartai: IEC 60947

Kodėl verta rinktis

SIRIUS 3RT2 kontaktorius sukurtas ilgaamžiškumui ir patikimumui net ir reikliausiose pramoninėse aplinkose. Didelis mechaninis ir elektrinis ilgaamžiškumas mažina techninės priežiūros intervalus ir prastovas. Platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C leidžia įrengti net atšiauriose sąlygose. Varžtiniai gnybtai užtikrina paprastą ir saugų prijungimą net esant vibracijai. Kompaktiškas S0 dydis taupo skydo vietą, išlaikant visą vardinę galią. Atitikimas IEC 60947 standartui garantuoja pasaulinį pripažinimą ir saugumą.

Idealūs naudojimo atvejai

• Variklių paleidimas ir stabdymas konvejerių sistemose
• Siurblių valdymas vandens valymo ir HVAC sistemose
• Ventiliatorių ir kompresorių perjungimas pramoninėse mašinose
• Šildymo ir apšvietimo apkrovų valdymas pastatų automatizavime
• Integracija į PLC valdomas automatizavimo sistemas

Gera žinoti

Kontaktorius skirtas AC-3 režimui, apimančiam normalų variklių su voverės narvelio rotoriumi paleidimą ir perjungimą. Varžinėms arba silpnai indukcinėms apkrovoms jis gali atlaikyti iki 50 A esant AC-1. 24 V DC ritė idealiai tinka žemos įtampos valdymo grandinėms, sumažinant papildomų maitinimo šaltinių poreikį. Visada laikykitės vietinių elektros taisyklių ir naudokite atitinkamus apsaugos prietaisus, tokius kaip variklių grandinės pertraukikliai ar saugikliai. Kontaktorių galima montuoti ant 35 mm DIN bėgelio arba prisukti tiesiai prie montavimo plokštės.

Patarimas: prieš montuodami įsitikinkite, kad valdymo įtampa atitinka 24 V DC, ir patikrinkite, ar pagalbiniai kontaktai tinkamai sukonfigūruoti jūsų valdymo grandinėje. Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų.
