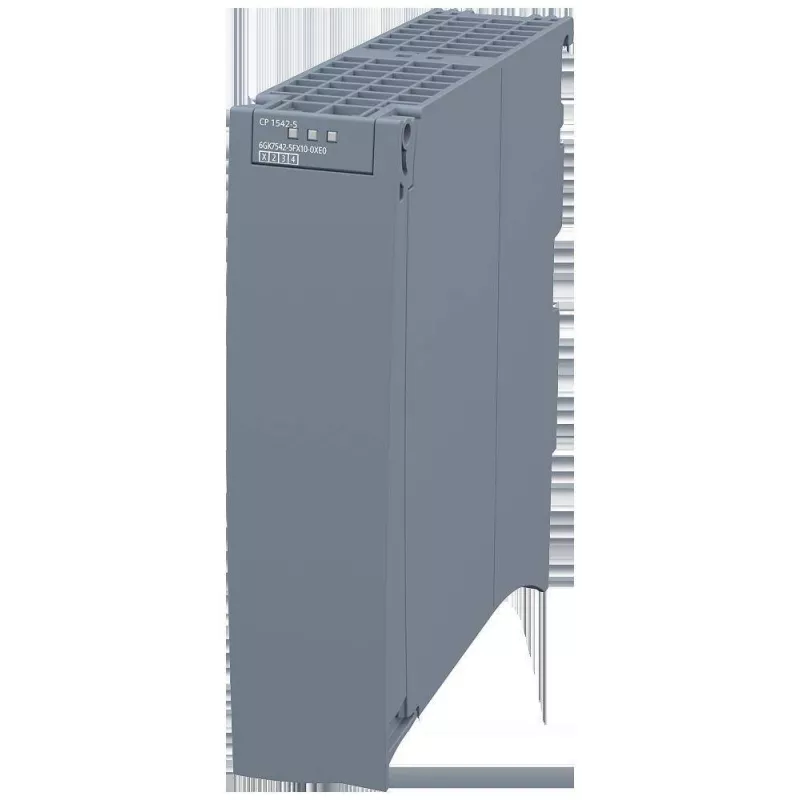

Siemens CP 1542-5 PROFIBUS ryšio procesorius SIMATIC S7-1500 6GK75425FX100XE0

9,6 kbit/s–12 Mbit/s PROFIBUS DP duomenų perdavimo sparta – štai ką užtikrina Siemens CP 1542-5 ryšio procesorius, skirtas SIMATIC S7-1500 PLC. Jis leidžia jūsų S7-1500 valdikliui veikti kaip PROFIBUS DP magistrui arba vergui, todėl lengvai prijungsite lauko įrenginius, pavaras ir nuotolinius I/O.

Kodėl verta rinktis

CP 1542-5 praplečia S7-1500 galimybes – galite tiesiogiai valdyti PROFIBUS DP tinklą ir keistis duomenimis su įvairiais įrenginiais. Vieno pločio modulis taupo vietą DIN bėgelyje, o konfigūravimas TIA Portal aplinkoje – paprastas ir greitas. Be to, modulis maitinamas per S7-1500 pagrindinę plokštę, todėl nereikia papildomo maitinimo šaltinio.

Kam tinka

• Automatikos inžinieriams, integruojantiems S7-1500 į esamus PROFIBUS DP tinklus.
• Projektams, kuriuose reikia išplėsti nuotolinius I/O su PROFIBUS vergais.
• Duomenų mainams su pavaromis, kodavimo įrenginiais ir kitais lauko įrenginiais.
• Migracijos atvejams, kai PROFIBUS turi veikti kartu su PROFINET.

Pagrindinės specifikacijos

• Produkto tipas: ryšio procesorius
• Suderinamumas: SIMATIC S7-1500 PLC
• Tinklo protokolas: PROFIBUS DP
• PROFIBUS vaidmuo: DP magistras arba DP vergas
• Ryšio paslaugos: S7 ryšys, atviras ryšys (SEND/RECEIVE), PG/OP ryšys
• Konfigūravimo programinė įranga: TIA Portal
• Sąsajų skaičius: 1 x PROFIBUS DP
• PROFIBUS duomenų perdavimo sparta: 9,6 kbit/s–12 Mbit/s
• Maitinimas: 24 V DC per S7-1500 pagrindinę plokštę
• Srovės suvartojimas: maks. 0,2 A iš pagrindinės plokštės
• Darbinė temperatūra: 0 °C–60 °C
• Apsaugos klasė: IP20
• Montavimas: DIN bėgelis (integruotas su S7-1500 sistema)
• Diagnostika: išsami modulio ir PROFIBUS diagnostika
• Laiko sinchronizavimas: palaikomas (NTP klientas)
• Programinės aparatinės įrangos atnaujinimas: per TIA Portal
• Saugumas: prieigos apsauga per TIA Portal
• Modulio plotis: vieno pločio

Kaip naudoti

Modulį įstatykite į S7-1500 stovą – jis maitinamas per pagrindinę plokštę. TIA Portal aplinkoje sukonfigūruokite PROFIBUS DP parametrus: adresą, perdavimo spartą, magistro/vergo režimą. Prijunkite PROFIBUS DP kabelį prie 9 kontaktų D-sub lizdo. Nustatykite ryšio paslaugas (S7, atviras ryšys, PG/OP) pagal savo poreikius. Dėl išsamios diagnostikos galite stebėti modulio būseną ir PROFIBUS tinklo veikimą.

Gera žinoti

Modulis neturi PROFINET sąsajos – jis skirtas tik PROFIBUS DP. Atnaujindami programinę aparatinę įrangą per TIA Portal užtikrinsite ilgaamžiškumą. Prieigos apsauga leidžia apsaugoti konfigūraciją nuo neleistinų pakeitimų.

Patarimas: prieš montuodami įsitikinkite, kad S7-1500 stovo maitinimas atjungtas. Konfigūruodami PROFIBUS tinklą, nustatykite unikalius adresus kiekvienam vergui – taip išvengsite adresų konfliktų. Jei perdavimo sparta didelė (pvz., 12 Mbit/s), naudokite kokybiškus PROFIBUS kabelius ir tinkamus terminatorius.
