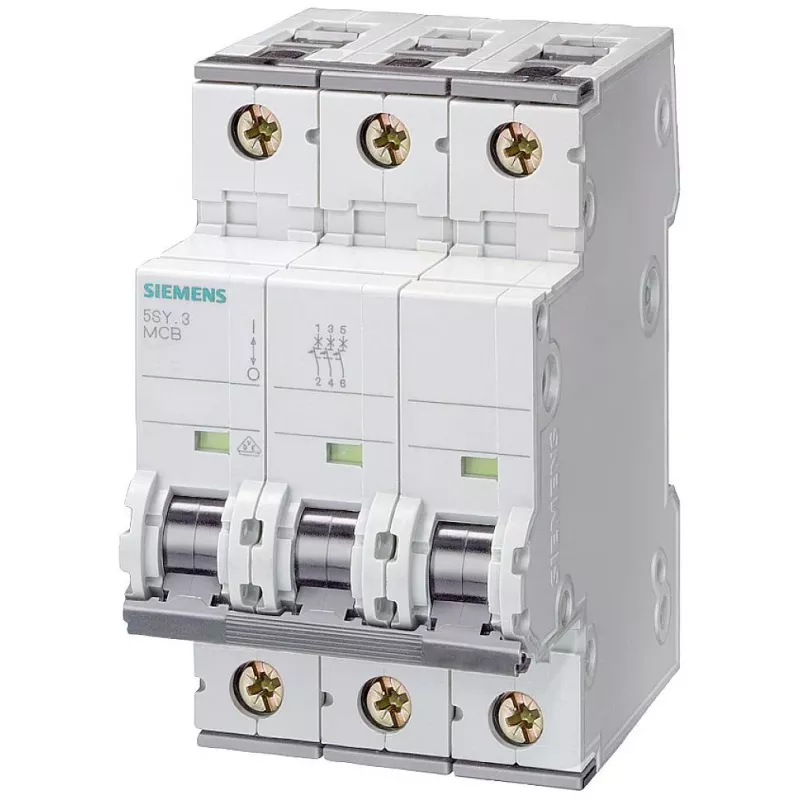

SIEMENS 5SY6325-7 automatinis jungiklis C25A 3 polių 6kA 400V AC

Kai trifazėje linijoje įvyksta trumpasis jungimas ar perkrova, kiekviena sekundė svarbi – nuo to priklauso ir įranga, ir saugumas. SIEMENS 5SY6325-7 automatinis jungiklis yra skirtas būtent tokiai apsaugai: jis patikimai atjungia visas tris fazes vienu metu, kai srovė viršija 25 A arba įvyksta gedimas.

Kodėl verta rinktis šį modelį

Šis jungiklis turi C charakteristiką, kuri puikiai tinka grandinėms su vidutinėmis įjungimo srovėmis – pavyzdžiui, varikliams, transformatoriams ar kitiems indukciniams prietaisams. 6 kA trumpojo jungimo atjungimo galia užtikrina saugų gedimo srovės nutraukimą net iki 6000 A. Dėl kompaktiškos 3 modulių (54 mm) konstrukcijos jis taupo vietą DIN bėgelyje.

Kam tinka

• Trifazėms skirstymo lentoms gyvenamuosiuose ir komerciniuose pastatuose
• Variklių, transformatorių ir kitų indukcinių apkrovų apsaugai
• Grandinėms, kuriose reikalinga 25 A vardinė srovė ir vidutinis atsparumas įjungimo šuoliams

Pagrindinės specifikacijos

• Vardinė srovė: 25 A
• Polių skaičius: 3
• Atjungimo charakteristika: C
• Vardinė trumpojo jungimo atjungimo galia: 6 kA
• Vardinė įtampa: 400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis TH 35 mm
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +45 °C
• Gnybtų talpa: 0,75–35 mm² (vientisa), 0,75–25 mm² (suvyta)
• Mechaninis patvarumas: 10 000 ciklų
• Elektrinis patvarumas: 10 000 ciklų

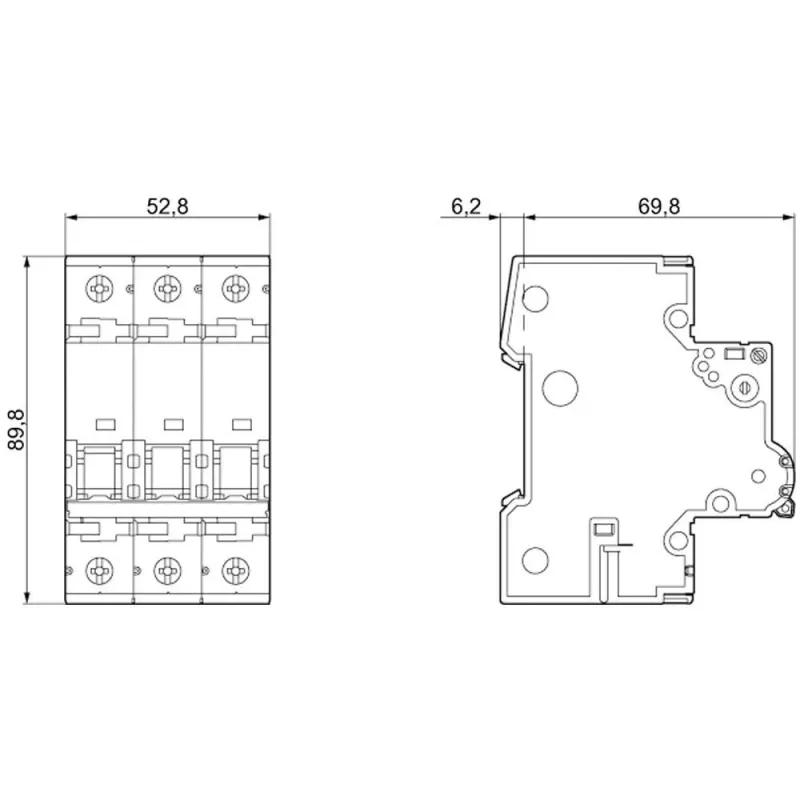

• Modulio plotis: 3 moduliai (54 mm)

Kaip naudoti

Sumontuokite jungiklį skirstymo lentoje ant TH 35 mm DIN bėgelio. Prijunkite fazinius laidus prie atitinkamų gnybtų ir tvirtai priveržkite varžtus. Prieš įjungdami maitinimą, patikrinkite, ar sistema atitinka 400 V AC įtampą ir 50/60 Hz dažnį. Reguliariai tikrinkite jungiklio būklę ir, esant reikalui, pakeiskite nauju.

Patarimas: montuodami šį automatinį jungiklį, palikite pakankamai erdvės vėdinimui skirstymo lentoje ir visada naudokite tinkamo dydžio įrankius, kad nepažeistumėte gnybtų. Jei abejojate dėl suderinamumo, pasitarkite su kvalifikuotu elektriku.
