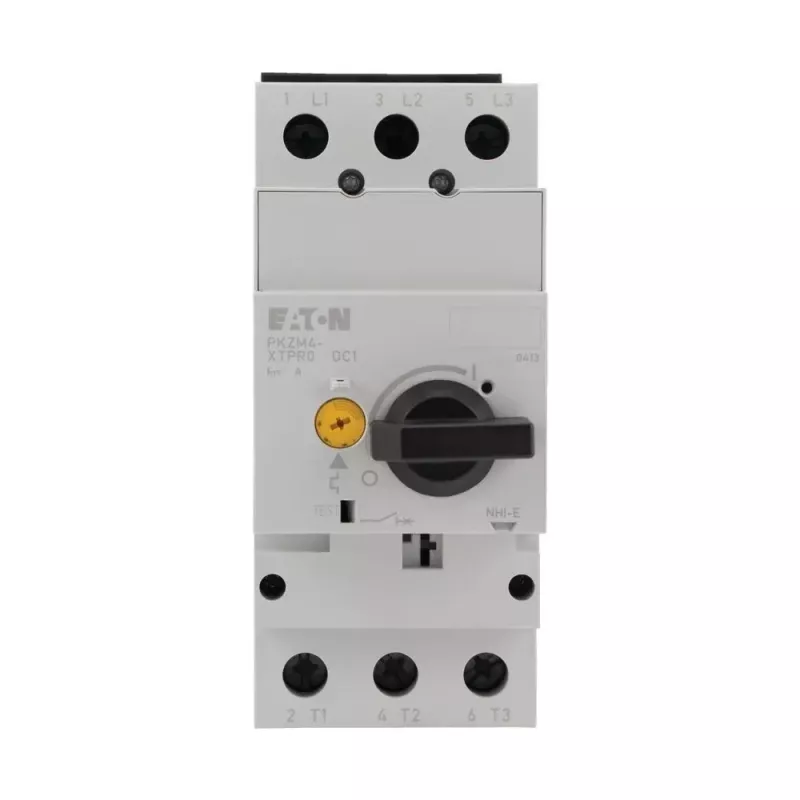

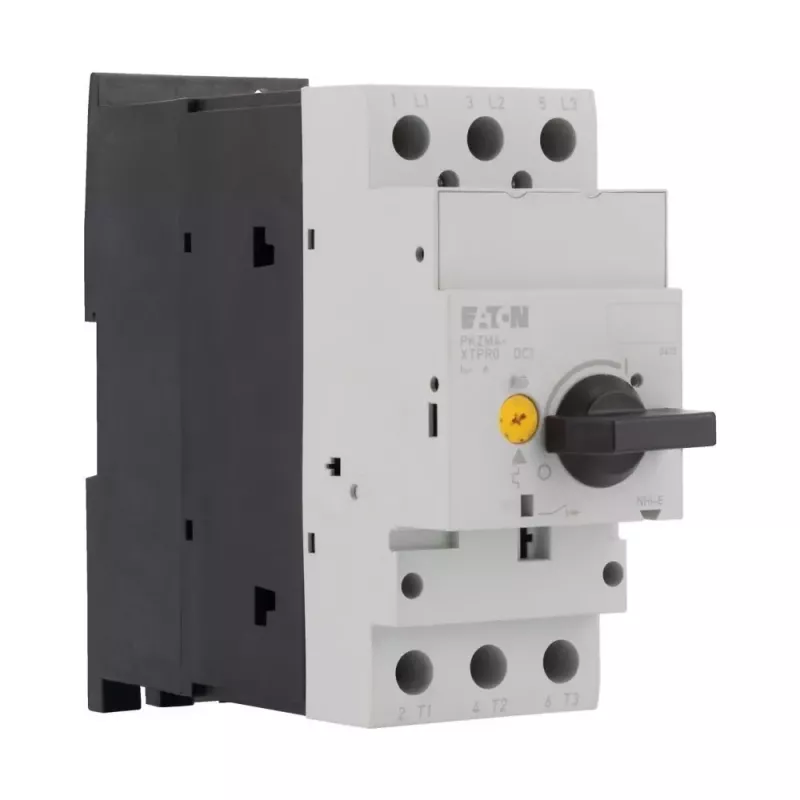

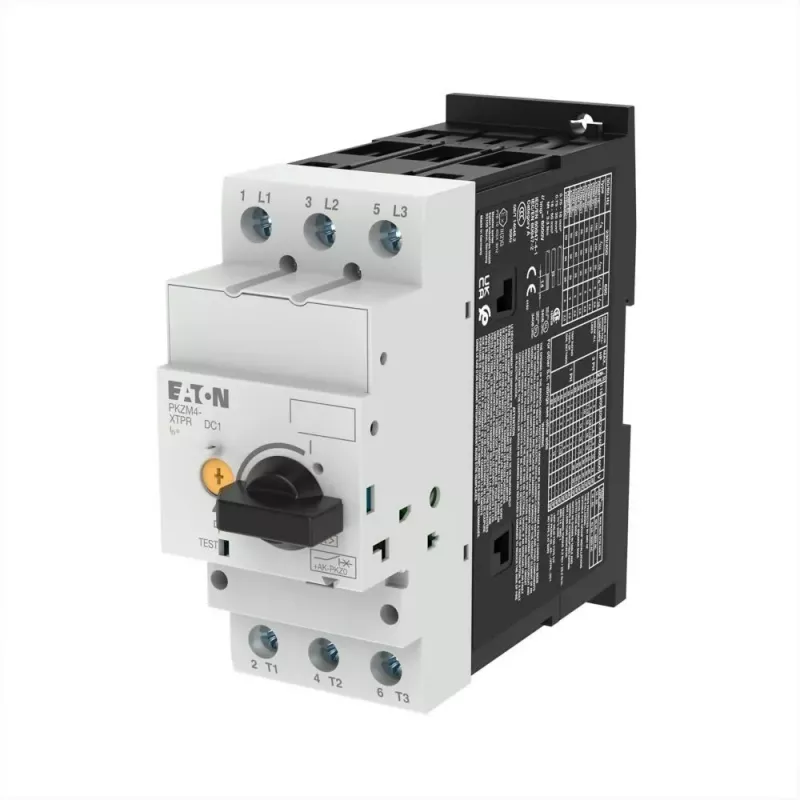

Eaton PKZM4-40 variklio apsaugos automatinis jungiklis, 3 polių, 25-40A, 690V, 222354

Kai variklis užstringa arba perkraunamas, kiekviena sekundė gali kainuoti tūkstančius eurų – sudegęs variklis, sustabdyta gamyba, brangus remontas. Eaton PKZM4-40 variklio apsaugos automatinis jungiklis yra sukurtas būtent tam, kad šios problemos nekiltų: jis ne tik apsaugo variklį nuo perkrovos ir trumpojo jungimo, bet ir leidžia tiksliai nustatyti apsaugos ribas pagal konkretų variklį.

Kodėl verta rinktis Eaton PKZM4-40?

• Didelis trumpojo jungimo atjungimo pajėgumas: 50 kA esant 400 V įtampai – tai reiškia, kad net ir didelio galingumo tinkluose jungiklis patikimai atjungs gedimą, apsaugodamas tiek variklį, tiek visą įrangą.
• Reguliuojama šiluminė perkrovos apsauga: nuo 25 A iki 40 A – galite tiksliai pritaikyti prie savo variklio vardinės srovės, išvengdami nereikalingų išjungimų arba per vėlyvos apsaugos.
• Fiksuotas magnetinis atjungimas: esant 14 kartų vardinei srovei – akimirksniu reaguoja į trumpąjį jungimą, apsaugodamas brangią įrangą nuo suniokojimo.
• 3 polių konstrukcija: skirta trifaziams varikliams, užtikrinanti vienodą apsaugą visose fazėse.
• Paprastas montavimas: tvirtinama ant 35 mm DIN bėgelio arba varžtais – greitai įrengsite tiek naujame skydelyje, tiek keisdami seną įrenginį.

Kam šis įrenginys tinkamiausias?

Eaton PKZM4-40 puikiai tiks pramonės įmonėms, kuriose naudojami trifaziai varikliai: konvejeriai, siurbliai, ventiliatoriai, kompresoriai, apdirbimo staklės. Taip pat – techninės priežiūros specialistams, kurie ieško patikimo ir ilgaamžio sprendimo, atitinkančio IEC/EN 60947-2 ir IEC/EN 60947-4-1 standartus. Jei jūsų variklio galia svyruoja tarp 25 A ir 40 A, šis jungiklis bus idealus pasirinkimas.

Techninė specifikacija

• Polių skaičius: 3
• Vardinės srovės diapazonas: 25–40 A (reguliuojama šiluminė apsauga)
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo atjungimo pajėgumas (Icu) esant 400 V: 50 kA
• Atjungimo charakteristika: šiluminė-magnetinė
• Magnetinio atjungimo nustatymas: fiksuotas 14 x Iu
• Montavimas: DIN bėgelis (35 mm) / varžtinis
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (korpusas)
• Vardinis dažnis: 50/60 Hz
• Darbinė temperatūra: nuo -25 iki +55 °C
• Atitinka standartus: IEC/EN 60947-2, IEC/EN 60947-4-1
• Perjungimo galios kategorija: AC-3 (variklių darbas)

Kaip naudoti?

Sumontuokite jungiklį ant DIN bėgelio arba pritvirtinkite varžtais. Nustatykite šiluminės apsaugos reguliatorių pagal variklio vardinę srovę (pvz., jei variklis 32 A, nustatykite ties 32 A). Prijunkite maitinimo laidus prie viršutinių gnybtų, o variklį – prie apatinių. Patikrinkite, ar visos fazės sujungtos teisingai. Įjungus jungiklį, jis automatiškai stebės srovę ir suveiks, jei ji viršys nustatytą ribą arba įvyks trumpasis jungimas.

Patarimas: Reguliariai patikrinkite jungiklio kontaktus ir užveržkite gnybtų varžtus – laikui bėgant jie gali atsilaisvinti. Taip pat venkite montuoti šalia šilumos šaltinių, nes tai gali sutrumpinti tarnavimo laiką. Jei variklis dažnai išjungiamas, patikrinkite, ar nustatyta srovė atitinka variklio vardinę – galbūt ją reikia šiek tiek padidinti.
