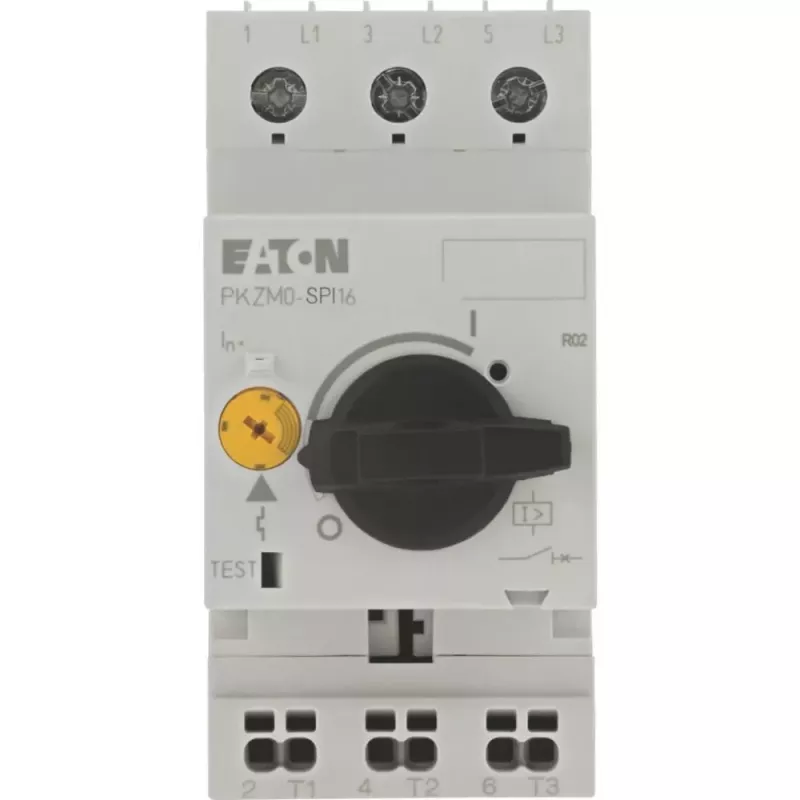

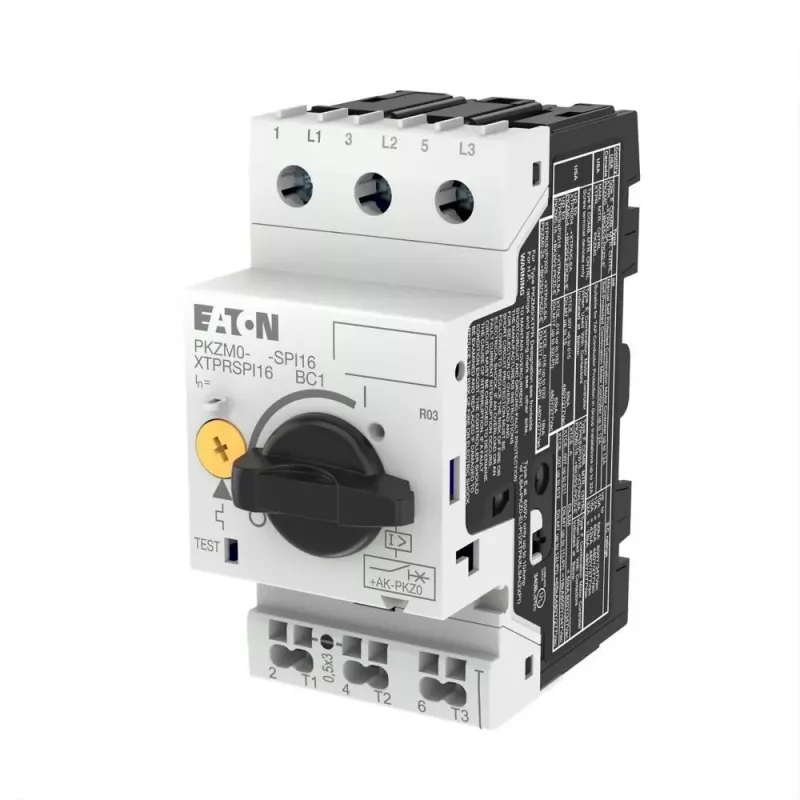

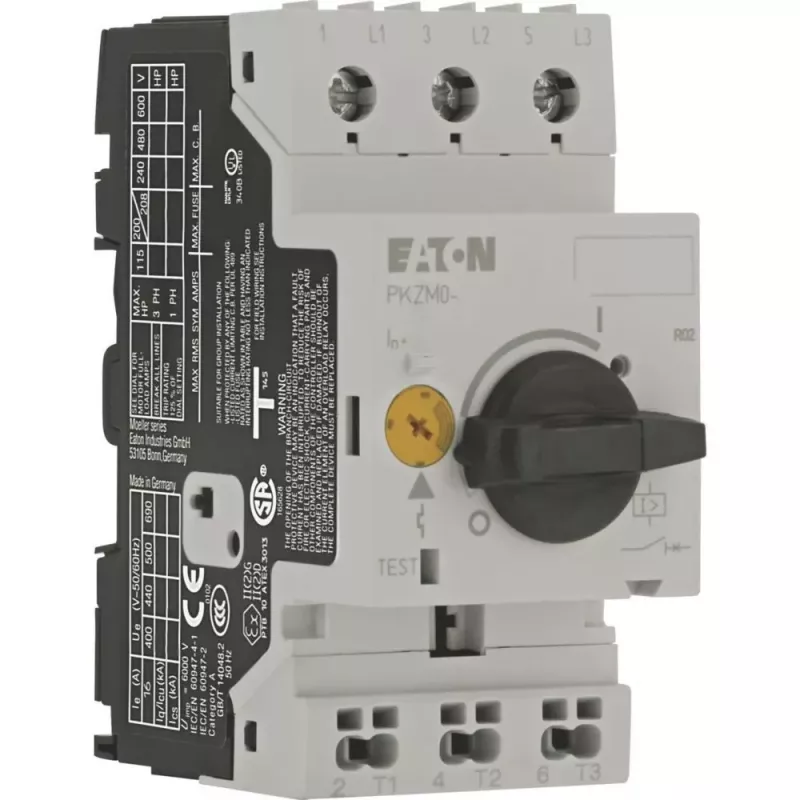

Eaton PKZM0-4-SPI16 variklio apsaugos automatinis jungiklis, 3 polių, 10-16 A, 690 V AC 199184

Kai trijų fazių variklis dirba be apsaugos, bet koks perkrovimas ar trumpasis jungimas gali jį akimirksniu sugadinti. Eaton PKZM0-4-SPI16 – tai patikimas variklio apsaugos automatinis jungiklis, sujungiantis šiluminį perkrovos atleistuvą, reguliuojamą nuo 10 A iki 16 A, su fiksuotu magnetiniu trumpojo jungimo atleistuvu. Jis skirtas apsaugoti variklių maitinimo linijas pramoniniuose valdymo skydeliuose.

Kodėl verta rinktis

Šis įrenginys užtikrina tikslią variklio apsaugą, nes perkrovos atleistuvo nustatymą galima lengvai keisti sukimu. Didelis trumpojo jungimo pertraukimo pajėgumas (50 kA esant 400 V AC) leidžia saugiai naudoti net ir didelės galios sistemose. Kompaktiškas 45 mm plotis ir tvirtinimas ant DIN bėgelio taupo vietą skydelyje.

Techninės specifikacijos

• Vardinė darbinė srovė: 16 A
• Perkrovos atleistuvo nustatymo diapazonas: 10–16 A
• Polių skaičius: 3
• Vardinė darbinė įtampa: iki 690 V AC
• Trumpojo jungimo pertraukimo pajėgumas esant 400 V AC: 50 kA
• Trumpojo jungimo atleistuvas: magnetinis, fiksuotas maždaug 14 × Ie
• Prijungimas: varžtiniai gnybtai
• Tvirtinimas: DIN bėgelis arba varžtinis tvirtinimas
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (priekis)
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C

Kam tinka

• Trijų fazių variklių apsauga pramoninėse mašinose
• Variklių maitinimo linijos valdymo skydeliuose ir paskirstymo lentose
• Sistemoms, kuriose reikalinga reguliuojama perkrovos apsauga iki 16 A

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio arba pritvirtinkite varžtais. Nustatykite perkrovos atleistuvą sukimu pagal variklio vardinę srovę (10–16 A ribose). Prijunkite maitinimo laidus prie varžtinių gnybtų. Įrenginys yra jautrus fazių praradimui pagal IEC/EN 60947-4-1. Jį galima papildyti pagalbiniais kontaktais ir kitais PKZM0 serijos priedais.

Patarimas: prieš nustatydami perkrovos atleistuvą, įsitikinkite, kad variklio vardinė srovė neviršija 16 A. Reguliariai patikrinkite jungiklio būseną ir užtikrinkite, kad skydelyje būtų pakankama ventiliacija, nes aplinkos temperatūra neturi viršyti +55 °C.
