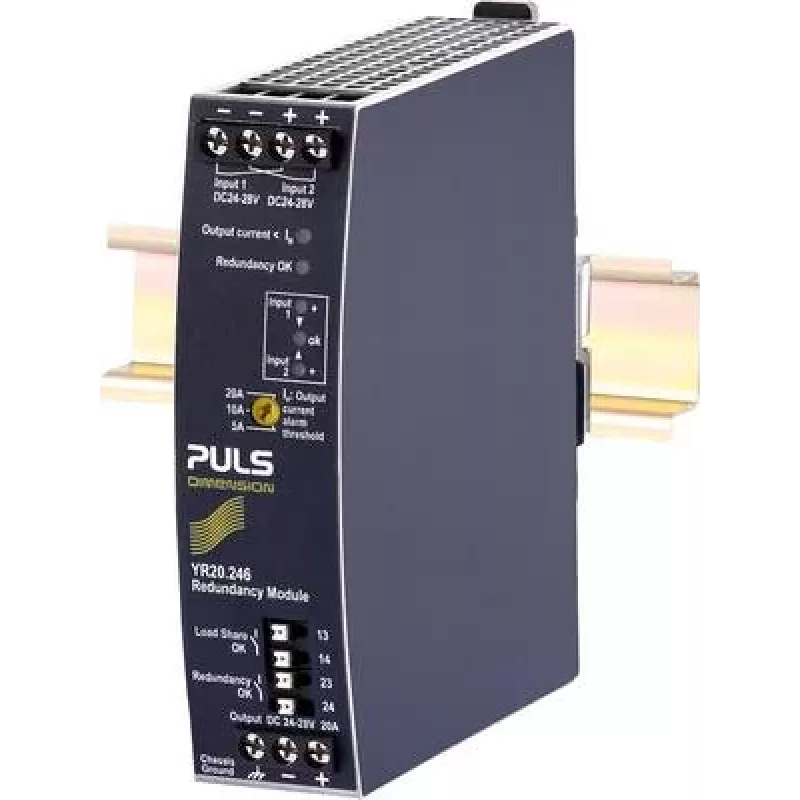

PULS YR20.246 1+1 redundancijos modulis 24V DC 20A DIN bėgiui

Kai vienas maitinimo šaltinis sugenda, sistema neturi sustoti. PULS YR20.246 redundancijos modulis leidžia sukurti 1+1 atsarginę 24V DC maitinimo sistemą, kurioje du maitinimo šaltiniai veikia lygiagrečiai, o gedimo atveju apkrova automatiškai perjungiama be įtampos kritimo. MOSFET technologija užtikrina itin mažus nuostolius – efektyvumas viršija 99 %, o galios nuostoliai esant 20 A apkrovai nesiekia 1,5 W.

Kodėl verta rinktis šį modulį

MOSFET atskyrimas reiškia minimalų įtampos kritimą ir mažą šilumos išsiskyrimą, todėl sistema dirba efektyviau ir patikimiau. Modulis atsparus trumpajam jungimui ir apsaugotas nuo atvirkštinio poliškumo – tai prailgina tiek modulio, tiek visos sistemos tarnavimo laiką. Tvirtinimas prie DIN bėgio leidžia greitai sumontuoti valdymo spintoje be papildomų laikiklių.

Kam tinka

• Pramoninės automatizavimo sistemos, kuriose būtinas nepertraukiamas veikimas
• 24V DC maitinimo redundancija mašinose ir procesų valdymo įrenginiuose
• Sprendimai, kur sustojimas dėl maitinimo gedimo yra nepriimtinas

Pagrindinės specifikacijos

• Įėjimo įtampa: 24 VDC
• Išėjimo įtampa: 24 VDC
• Nominali išėjimo srovė: 20 A
• Įėjimų skaičius: 2
• Išėjimų skaičius: 1
• Redundancijos tipas: 1+1
• Technologija: MOSFET
• Efektyvumas: >99 %
• Galios nuostoliai: <1,5 W esant 20 A išėjimo srovei
• Montavimas: DIN bėgis
• Darbinė temperatūra: -40 iki +70 °C
• Būsenos indikacija: 2x žalias LED (įėjimas OK)
• Apsauga: atvirkštinis poliškumas, atsparumas trumpajam jungimui
• Prijungimas: varžtiniai gnybtai
• Korpuso medžiaga: metalas

Kaip naudoti

Prijunkite du PULS 24V maitinimo šaltinius prie modulio įėjimų, o išėjimą – prie apkrovos. Du žali LED indikatoriai parodys, ar abu įėjimai aktyvūs. Sumontuokite modulį ant DIN bėgio valdymo spintoje ir priveržkite varžtinius gnybtus – viskas paruošta darbui.

Patarimas: sujunkite su dviem PULS 24V maitinimo šaltiniais, kad sukur tumėte visiškai automatinę atsarginę sistemą – jei vienas šaltinis sugenda, antrasis perima apkrovą akimirksniu, be jokių rankinių veiksmų.
