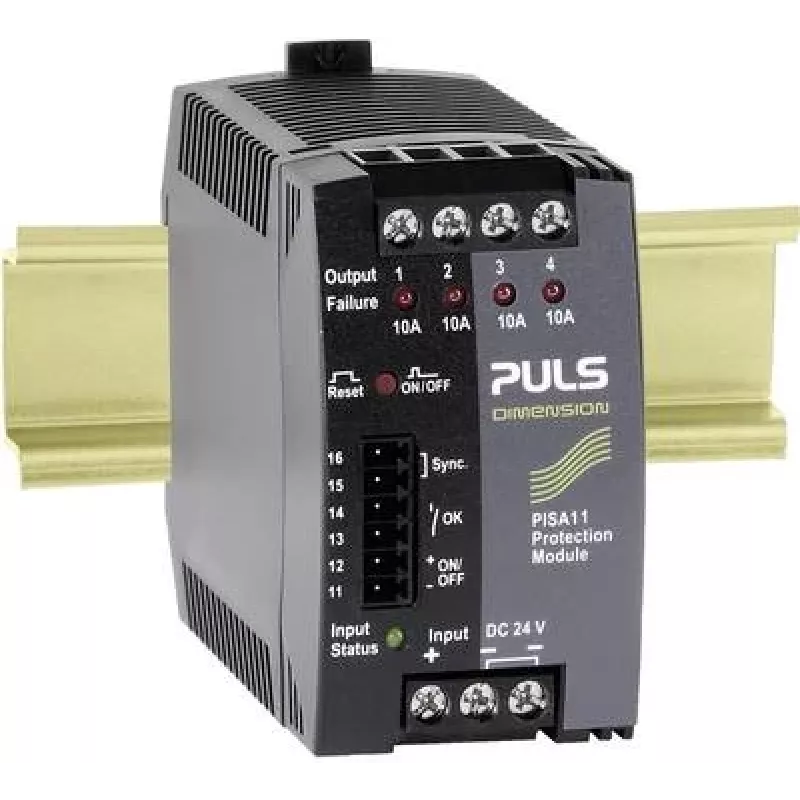

PULS DIMENSION PISA11.410 4 kanalų apsaugos modulis 24V DC / 4 x 10A

Valdymo pultų projektuotojams, mašinų gamintojams ir sistemų integratoriams, kuriems svarbus kiekvienos 24V DC grandinės patikimumas, PULS DIMENSION PISA11.410 yra būtinas sprendimas. Šis 4 kanalų elektroninis apsaugos modulis užtikrina selektyvią apsaugą nuo perkrovų ir trumpųjų jungimų – sugedus vienai grandinei, kitos tęsia darbą be pertraukų.

Kodėl verta rinktis

• 4 nepriklausomi kanalai, kurių kiekvieną galima reguliuoti nuo 1A iki 10A
• Selektyvi elektroninė apsauga: suveikia tik pažeistas kanalas, kiti išlieka aktyvūs
• Trumpojo jungimo reakcijos laikas mažesnis nei 3 ms
• LED būsenos indikacija kiekvienam kanalui (žalia = gerai, raudona = suveikė)
• Bekontaktis grupinis aliarmo kontaktas nuotoliniam stebėjimui
• Montavimas ant DIN bėgelio – paprasta ir greita
• Platus įėjimo įtampos diapazonas: 18-32V DC
• Mažas įtampos kritimas: <100 mV esant 10A

Techninės specifikacijos

• Produkto tipas: selektyvus saugiklių modulis
• Kanalų skaičius: 4
• Įėjimo įtampa (nominali): 24 VDC
• Įėjimo įtampos diapazonas: 18 - 32 VDC
• Išėjimo srovė vienam kanalui (reguliuojama): 1 - 10 A
• Bendra išėjimo srovė (maks.): 40 A
• Apsaugos tipas: elektroninė, selektyvi nuo viršsrovių
• Trumpojo jungimo reakcijos laikas: < 3 ms
• Montavimo tipas: DIN bėgelis
• Darbinė temperatūra: -25°C iki +70°C
• Naudingumo koeficientas: > 99%
• Jungčių tipas: varžtiniai gnybtai
• Būsenos indikacija: LED kiekvienam kanalui (žalia/raudona), grupinis aliarmo išėjimas
• Aliarmo išėjimas: bekontaktis kontaktas
• Išėjimo įtampos kritimas: < 100 mV (esant 10A)
• Patvirtinimai: UL, cUL, CE, RoHS

Kaip naudoti

Nustatykite kiekvieno kanalo srovės ribą pagal prijungtą apkrovą, kad apsauga būtų selektyvi. Grupinį aliarmo kontaktą prijunkite prie PLC ar indikatoriaus lempos, kad apie gedimą sužinotumėte nedelsiant.

Patarimas: reguliariai tikrinkite, ar LED indikatoriai atitinka faktinę kanalų būseną – taip užtikrinsite, kad apsauga suveiks laiku. Montuodami modulį ant DIN bėgelio, palikite pakankamai vietos vėdinimui.
