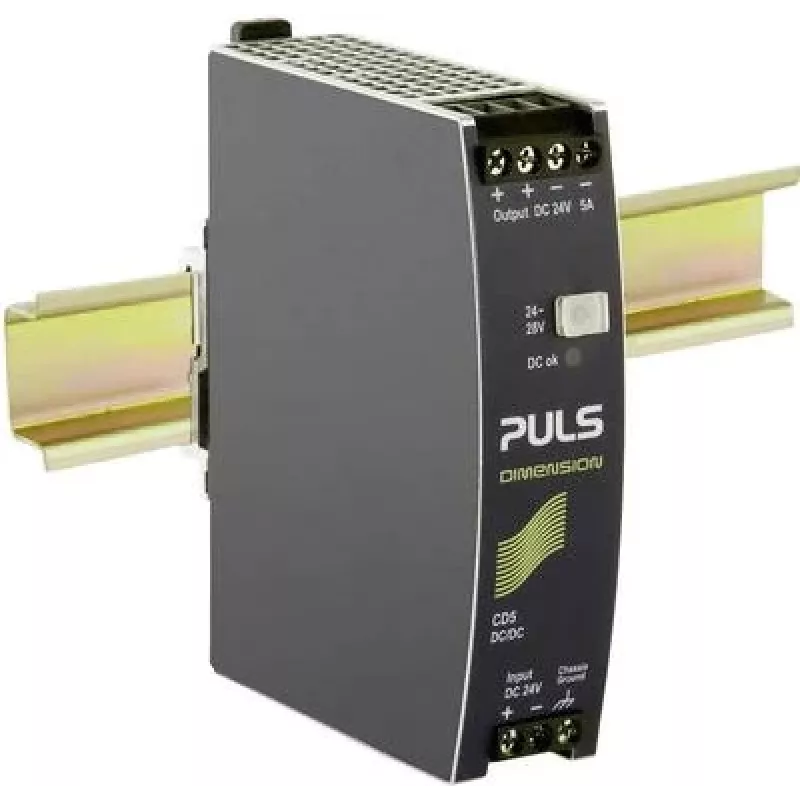

PULS DIMENSION CD5.241 DC/DC keitiklis 24V/5A 120W DIN bėgiui

Kai įtampa svyruoja, o jutikliai ir valdikliai reikalauja stabilaus 24 V maitinimo, PULS DIMENSION CD5.241 pasirūpina, kad sistema veiktų patikimai. Šis DC/DC keitiklis paverčia 18–32 VDC į stabilų 24 VDC, atiduodamas iki 5 A ir 120 W galios. Sumontuotas ant DIN bėgio, jis lengvai įsiterpia į bet kurį valdymo skydą.

Kodėl verta rinktis

• Platus įėjimo įtampos diapazonas (18–32 VDC) – tinka net nestabiliems maitinimo šaltiniams.
• Reguliuojama išėjimo įtampa (24–28 VDC) – lankstumas įvairiems poreikiams.
• Didelis efektyvumas (>90,5 %) – mažiau šilumos, mažesnės energijos sąnaudos.
• Apsaugos: nuo perkrovos, trumpojo jungimo, perkaitimo ir įėjimo poliškumo apsukimo.
• Natūralus aušinimas konvekcija – nereikia ventiliatorių, mažiau priežiūros.
• Varžtiniai gnybtai – patikimas ir paprastas prijungimas.

Kam tinka

Puikus pasirinkimas pramonės automatizavimo sistemoms, mašinų DC maitinimo skirstymui, akumuliatoriniams sprendimams, pastatų automatizavimui ir procesų valdymui. Jei reikia stabilaus 24 V maitinimo ten, kur įtampa svyruoja, šis keitiklis bus patikimas pagalbininkas.

Techninė specifikacija

• Įėjimo įtampa: 18–32 VDC (nominali 24 VDC)
• Išėjimo įtampa: 24 VDC (reguliuojama 24–28 VDC)
• Išėjimo srovė: 5 A
• Išėjimo galia: 120 W
• Efektyvumas: >90,5 %
• Montavimas: DIN bėgis
• Darbo temperatūra: -25 °C iki +70 °C
• Aušinimas: konvekcija
• Jungtys: varžtiniai gnybtai
• Apsauga: nuo perkrovos, trumpojo jungimo, perkaitimo, įėjimo poliškumo apsukimo
• Pulsacija ir triukšmas: <50 mVpp
• Izoliacijos įtampa: 2,5 kVAC
• MTBF: >1 000 000 h

Kaip naudoti

Pritvirtinkite keitiklį ant DIN bėgio, prijunkite įėjimo maitinimą prie varžtinių gnybtų (nepamirškite poliškumo), o išėjime gausite stabilų 24 VDC. Jei reikia, atsuktuvu pakoreguokite išėjimo įtampą iki 28 VDC. Dėl natūralaus aušinimo užtikrinkite bent minimalų tarpą aplink korpusą.

Patarimas: prieš jungdami visada patikrinkite, ar įėjimo įtampa neviršija 32 VDC – tai apsaugos keitiklį nuo pažeidimo. Jei maitinate jautrius jutiklius, rekomenduojame išėjimo įtampą nustatyti ties 24 V, o ne maksimalia 28 V reikšme.
