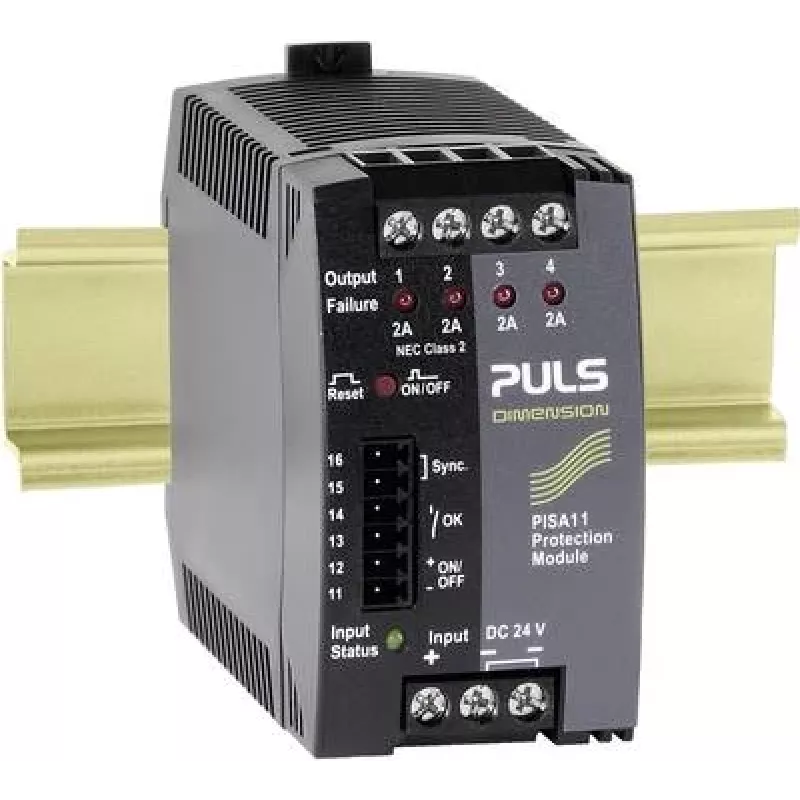

PULS DIMENSION PISA11.402 4 kanalų elektroninis saugiklių modulis 24V DC, 4x2A

Kiekvienas kanalas gali būti reguliuojamas nuo 0,5 A iki 2 A – tai leidžia tiksliai apsaugoti skirtingus 24 V DC grandinės elementus. PULS DIMENSION PISA11.402 yra elektroninis saugiklių modulis, kuris užtikrina selektyvų apsaugojimą keturiems atskiriems kanalams. Jei viename kanale įvyksta gedimas ar perkrova, kiti trys kanalai ir toliau veikia – taip išvengiama visos linijos sustojimo.

Kodėl verta rinktis

Selektyvus apsaugojimas reiškia, kad atjungiama tik pažeista grandinė, o likusios tris grandinės veikia toliau. Tai sumažina prastovų laiką ir palengvina gedimų paiešką paskirstytose maitinimo sistemose. Modulis taip pat turi LED indikatorius kiekvienam kanalui (žalias/raudonas) ir bendrą aliarmo LED, todėl būseną galima stebėti iš karto.

Kam tinka

• Mašinų gamyba: jutiklių, pavarų ir valdiklių apsauga
• Valdymo skydai: 24 V DC maitinimo paskirstymas
• Vietoj kelių atskirų vieno kanalo automatinių jungiklių – sutaupoma vietos

Pagrindinės specifikacijos

• Įėjimo įtampa: 18–32 VDC (nominali 24 VDC)
• Išėjimo kanalai: 4, kiekvienas reguliuojamas 0,5–2 A
• Maksimali bendra išėjimo srovė: 8 A
• Apsauga: elektroninis selektyvus saugiklis kiekvienam kanalui
• Būsenos indikacija: žalias/raudonas LED kiekvienam kanalui + bendras aliarmo LED
• Aliarmo išėjimas: bekontaktis kontaktas
• Prijungimas: varžtiniai gnybtai
• Montavimas: DIN bėgelis
• Darbinė temperatūra: -25°C iki +70°C
• Naudingumo koeficientas: >99%
• Įtampos kritimas kanale: < 50 mV
• Trumpojo jungimo srovė (įėjimas): >100 A
• Apsauga nuo atvirkštinio poliškumo: taip (įėjimas)
• Korpuso medžiaga: plastikas
• Apsaugos laipsnis: IP20

Kaip naudoti

Modulis montuojamas ant DIN bėgelio. Prijunkite 24 V DC maitinimą prie įėjimo varžtinių gnybtų, o keturis apkrovos kanalus – prie atitinkamų išėjimų. Kiekvienam kanalui nustatykite reikiamą srovės ribą nuo 0,5 A iki 2 A. LED indikatoriai parodys kiekvieno kanalo būseną, o aliarmo kontaktas gali būti prijungtas prie signalizacijos sistemos.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo šaltinis gali tiekti pakankamą srovę visiems keturiems kanalams (bendra maksimali 8 A). Reguliariai patikrinkite LED indikatorius – raudonas signalas rodo perkrovą arba trumpąjį jungimą tame kanale.
