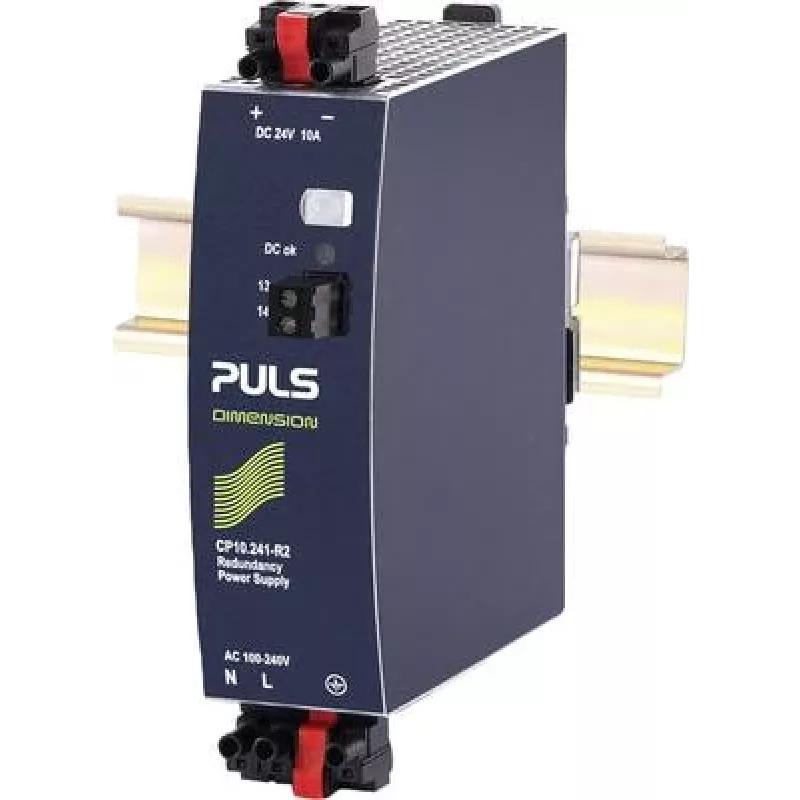

PULS DIMENSION DIN bėgio maitinimo šaltinis 10 A 240 W (CP10.241-R2)

94,3 % naudingumo koeficientas esant 230 VAC – tai vienas efektyviausių 24 V nuolatinės srovės maitinimo šaltinių, skirtų reikliems pramonės sprendimams. PULS DIMENSION CP10.241-R2 tiekia 10 A srovę ir 240 W galią, o aktyvus galios koeficiento korektorius (>0,99) užtikrina, kad į tinklą grįžtų mažiau trikdžių.

Kodėl verta rinktis

Prietaisas pasižymi itin aukštu efektyvumu – 94,3 % esant 230 VAC, todėl mažiau energijos išsisklaido kaip šiluma, o tai prailgina komponentų tarnavimo laiką ir mažina elektros sąnaudas. Natūralus aušinimas (konvekcija) reiškia, kad nėra ventiliatoriaus, nereikia jo valyti ar keisti, o korpusas – tvirtas metalinis, atsparus pramoninėms sąlygoms. Įrenginys atlaiko plačią temperatūrų amplitudę nuo -25 °C iki +70 °C, todėl tinka tiek šaltose, tiek karštose patalpose. Apsaugos nuo perkrovos, trumpojo jungimo, viršįtampio ir perkaitimo užtikrina saugų darbą net ir sutrikus maitinimui. Galite reguliuoti išėjimo įtampą nuo 24 iki 28 V, o lygiagretus jungimas leidžia padidinti galią arba sukurti atsarginį maitinimo šaltinį.

Kam tinka

• Mašinų gamybai ir valdymo spintoms
• Pramonės automatizavimo sistemoms
• Procesų valdymo ir matavimo prietaisams
• Pastatų automatizavimo sprendimams

Pagrindinės specifikacijos

• Išėjimas: 24 VDC, 10 A, 240 W
• Įėjimas: 100–240 VAC (85–264 VAC nominali) arba 110–150 VDC (90–300 VDC nominali)
• Naudingumo koeficientas: 94,3 % esant 230 VAC
• Aktyvus PFC: >0,99
• Pulsacija ir triukšmas: <50 mVpp
• Įtampos palaikymo laikas: >20 ms esant 230 VAC
• Darbinė temperatūra: -25 °C iki +70 °C
• Apsauga: nuo perkrovos, trumpojo jungimo, viršįtampio, perkaitimo
• Išėjimo įtampos reguliavimas: 24–28 V
• Lygiagretus darbas: taip (galiai padidinti arba atsarginiam maitinimui)
• MTBF: >1 000 000 valandų (SN 29500, 40 °C)
• Jungtys: varžtiniai gnybtai
• Montavimas: DIN bėgis TS35/7.5 arba TS35/15

Kaip naudoti

Maitinimo šaltinį pritvirtinkite prie standartinio DIN bėgio TS35/7.5 arba TS35/15. Prijunkite įėjimo laidus prie atitinkamų varžtinių gnybtų (L, N, PE), o išėjimo – prie apkrovos. Jei reikia, sureguliuokite išėjimo įtampą nuo 24 iki 28 V. Įrenginys aušinamas natūraliai, todėl užtikrinkite, kad aplink jį būtų pakankamai erdvės oro cirkuliacijai. Esant poreikiui, junkite kelis šaltinius lygiagrečiai – taip padidinsite galią arba sukursite atsarginį maitinimą.

Patarimai

Jei statote patikimą 24 V nuolatinės srovės maitinimo sistemą pramoniniame valdyme, CP10.241-R2 pasižymi aukštu efektyvumu ir aktyviu PFC. Dėl konvekcinio aušinimo ir plataus temperatūrų diapazono jis tinka net ir sudėtingomis sąlygomis. Nepamirškite palikti bent 10 mm laisvos erdvės aplink korpusą, kad užtikrintumėte tinkamą vėdinimą.
