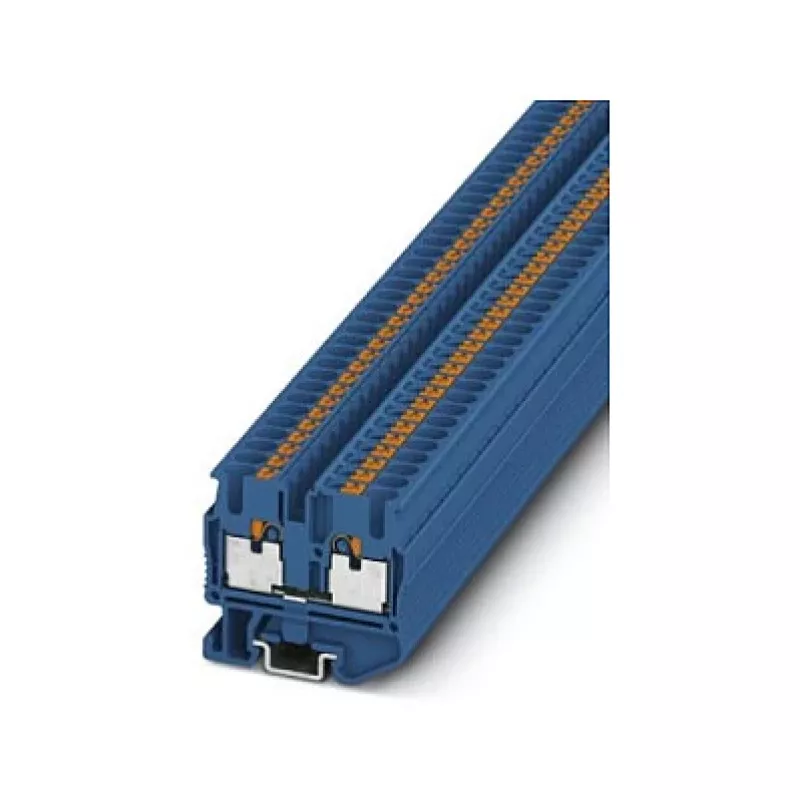

Phoenix 3248126 MPT 2,5 BU Mini pravestinis gnybtas, varžtinis sujungimas, mėlynas

500 V ir 24 A – tokie parametrai mini dydžio korpuse, kuris užima vos kelis milimetrus ant DIN bėgio. Phoenix 3248126 MPT 2,5 BU yra būtent toks: kompaktiškas pravestinis gnybtas, sukurtas ten, kur kiekvienas centimetras skirstomojoje spintoje brangus, bet patikimumo kompromisų daryti negalima.

Kam jis skirtas

Šis gnybtas – tikras radinys skirstomųjų spintų montuotojams, mašinų gamintojams ir elektrikams, kurie kasdien dirba su laidais ankštose erdvėse. Tinka tiek pramoninėms valdymo sistemoms, tiek pastatų automatikai – visur, kur reikia tvarkingai ir kompaktiškai sujungti laidus, o vieta ant bėgio – itin ribota.

Pagrindiniai privalumai

• Miniatiūrinis dizainas taupo vietą ant bėgio, neprarandant srovės pralaidumo.
• Varžtinis sujungimas su M3 sriegiu užtikrina tvirtą ir atsparų vibracijoms kontaktą.
• Prijungia kietus laidus iki 4 mm² ir lanksčius iki 2,5 mm² – universalumas įvairioms reikmėms.
• Mėlyna spalva padeda greitai atpažinti grandinę vizualiai sudėtinguose įrengimuose.
• Poliamido korpusas su UL 94 V0 degumo klase – saugumas aukščiausiu lygiu.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C – tinka net atšiauriomis sąlygomis.
• Galima montuoti tiesiogiai arba ant DIN bėgio su adapteriu – lankstus integravimas.

Specifikacijos

• Tipas: mini pravestinis gnybtas
• Sujungimas: varžtinis
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Vardinė įtampa: 500 V
• Vardinė srovė: 24 A (esant 2,5 mm² laidui)
• Maks. kieto laido skerspjūvis: 4 mm²
• Maks. lankstaus laido skerspjūvis: 2,5 mm²
• AWG diapazonas: 26 - 12
• Nuimamos izoliacijos ilgis: 8 mm
• Sriegis: M3
• Prisukimo momentas: 0,5 - 0,6 Nm
• Montavimas: tiesioginis / ant DIN bėgio (su adapteriu)
• Spalva: mėlyna
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Vardinė impulsinė įtampa: 6 kV

Patarimai

Montuodami būtinai nuimkite izoliaciją tiksliai iki 8 mm – taip užtikrinsite optimalų kontaktą ir išvengsite laidų nutrūkimo. Naudokite dinamometrinį atsuktuvą, nustatytą į 0,5–0,6 Nm, kad nepažeistumėte gnybto ir nepaliktumėte laisvo sujungimo. Jei montuojate ant DIN bėgio, naudokite atitinkamą Phoenix adapterį, kad išlaikytumėte tinkamą išlygiavimą ir tarpus.
