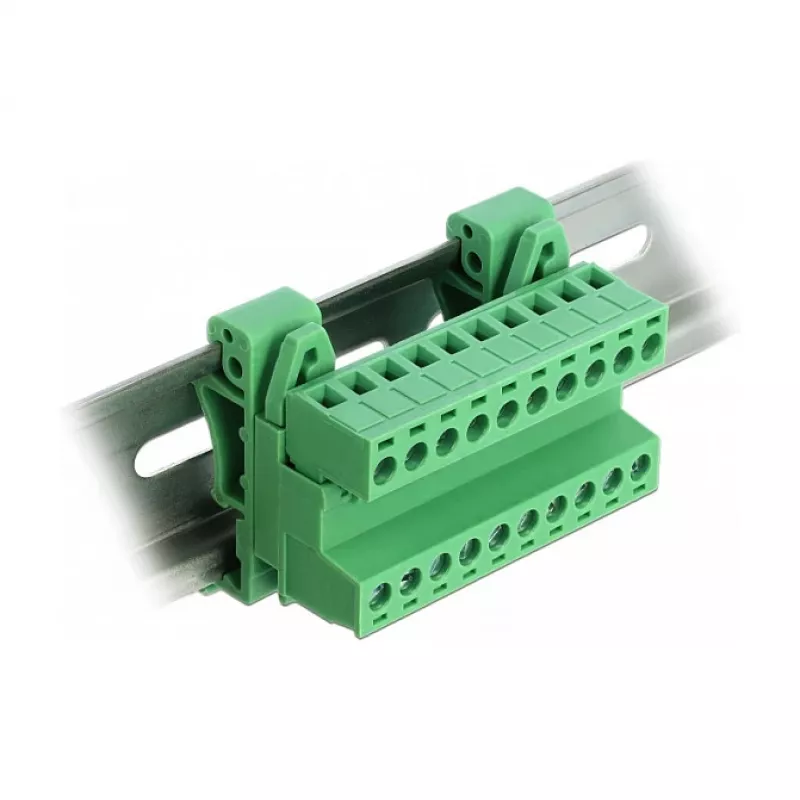

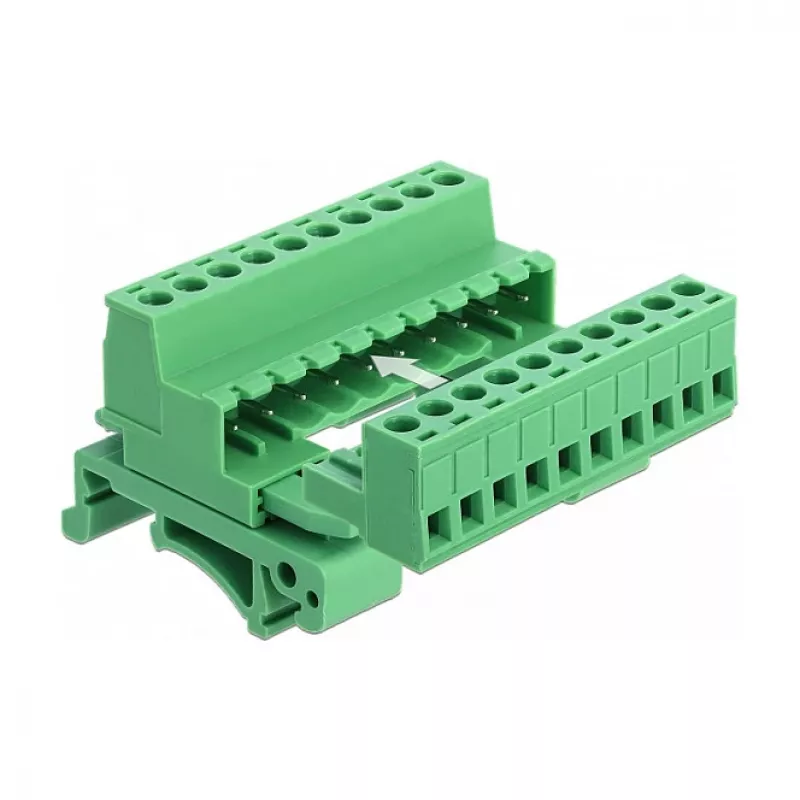

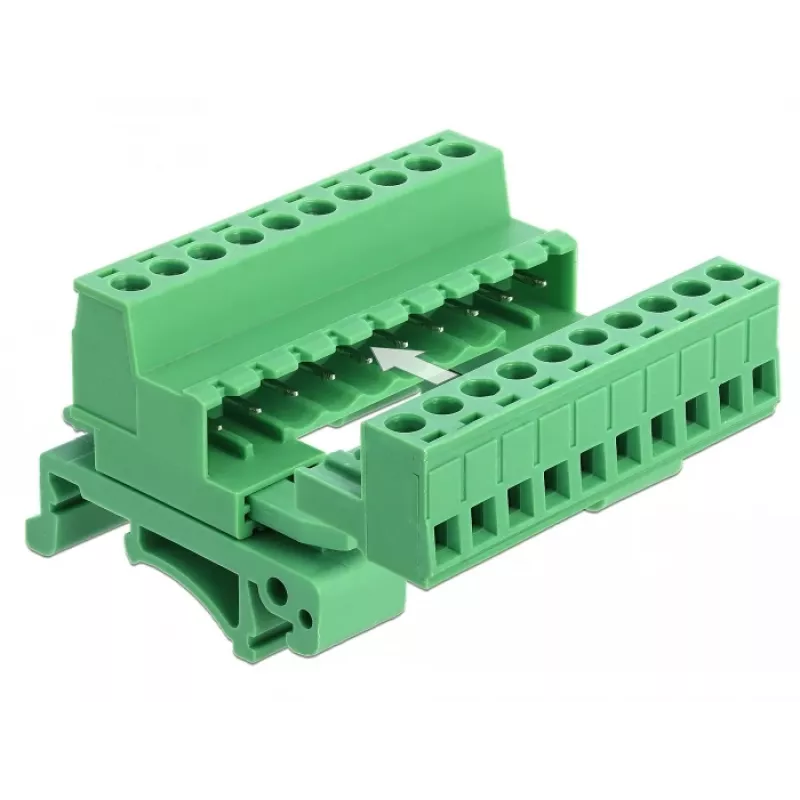

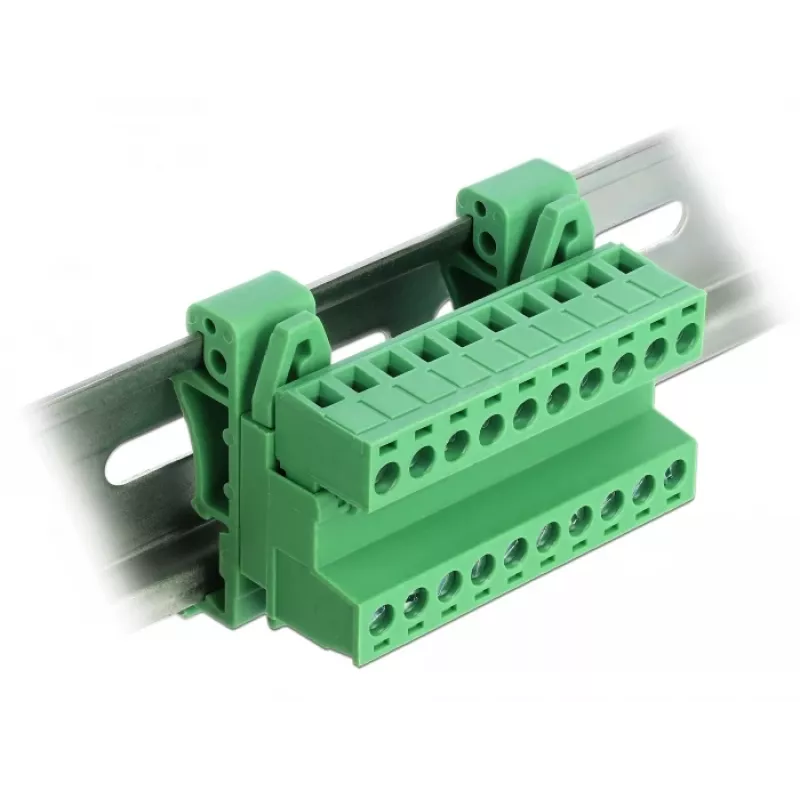

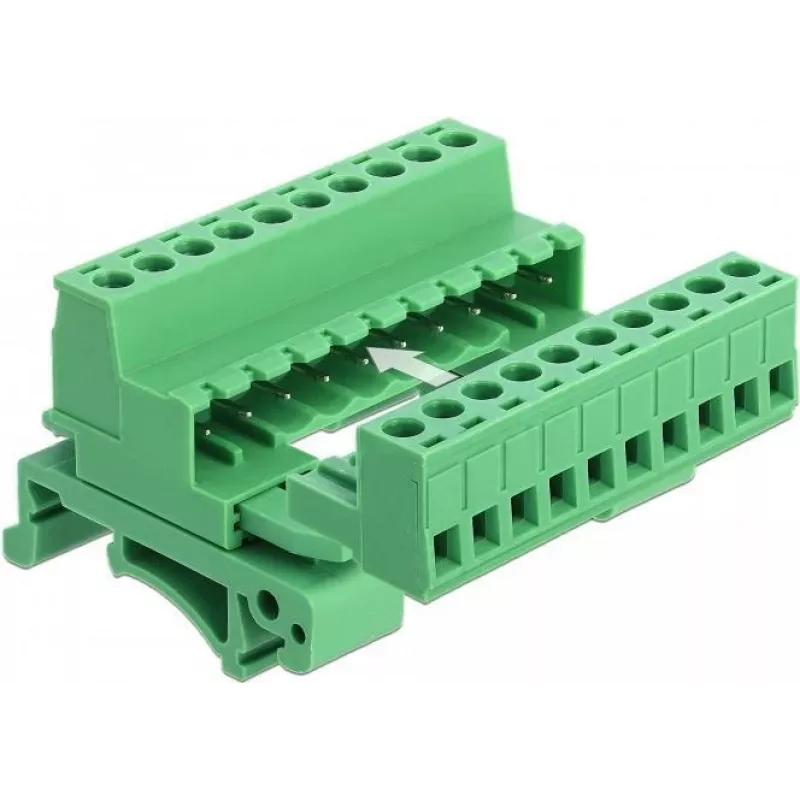

DELOCK 10 kontaktų gnybtų blokų rinkinys DIN bėgiui su 5,08 mm žingsniu, kampu

10 kontaktų, 5,08 mm žingsnio gnybtų blokų rinkinys su kampu įvedimu – tai sprendimas, leidžiantis tvarkingai ir patikimai prijungti iki 10 laidų prie DIN bėgio. Idealiai tinka elektrinėms spintoms, automatikos sistemoms, kur svarbus kiekvienas milimetras.

Kam skirtas

Elektrikams, skydų montuotojams ir automatizavimo inžinieriams, ieškantiems patikimo, kištukinio gnybtų bloko, montuojamo ant DIN bėgio. Puikiai tinka, kai erdvė ribota, o laidus reikia įvesti 90° kampu.

Pagrindinės savybės

• 10 kontaktų kištukinis gnybtų blokų rinkinys su 5,08 mm žingsniu
• Kampinis (90°) laidų įvedimas kompaktiškam montavimui
• Montavimas ant DIN bėgio (TS-35) – greita ir saugu
• Sraigtinė jungtis kietiems ir lankstiems laidams nuo 0,2 iki 2,5 mm² (24-12 AWG)
• Nominali įtampa 300 V, srovė 10 A
• Žalias poliamido 66 korpusas, žalvariniai, alavuoti kontaktai

Specifikacijos

• Produkto tipas: kištukinis gnybtų blokų rinkinys
• Kontaktų skaičius: 10
• Žingsnis: 5,08 mm
• Montavimo tipas: DIN bėgis (TS-35)
• Gnybtų orientacija: kampu (90 laipsnių)
• Laidų įvedimo kampas: 90 laipsnių
• Jungties tipas: sraigtinė
• Laidų skerspjūvis (kieti): 0,2 - 2,5 mm² (24-12 AWG)
• Laidų skerspjūvis (lankstūs): 0,2 - 2,5 mm² (24-12 AWG)
• Nominali įtampa: 300 V
• Nominali srovė: 10 A
• Izoliacijos medžiaga: poliamidas 66 (PA66)
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Darbinė temperatūra: -40°C iki +105°C
• Spalva: žalia
• Atsparumas įtampai: 2000 V AC / 1 min
• Izoliacijos varža: >500 MΩ prie 500 V DC
• Varžtų sukimo momentas: 0,4 Nm
• Laidų nuėmimo ilgis: 7-8 mm

Kaip naudoti

Prieš įkišdami laidus, nuimkite izoliaciją 7-8 mm. Įkiškite laidą į gnybtą ir priveržkite varžtą 0,4 Nm sukimo momentu. Įsitikinkite, kad DIN bėgis tinkamai įžemintas, o gnybtų blokas tvirtai įsitaisęs, prieš įjungdami maitinimą.

Patarimas: jei naudojate lanksčius laidus, rekomenduojama juos galus apdirbti įvorėmis – taip užtikrinsite patikimesnį kontaktą ir išvengsite atskirų gyslų išsisklaidymo.
