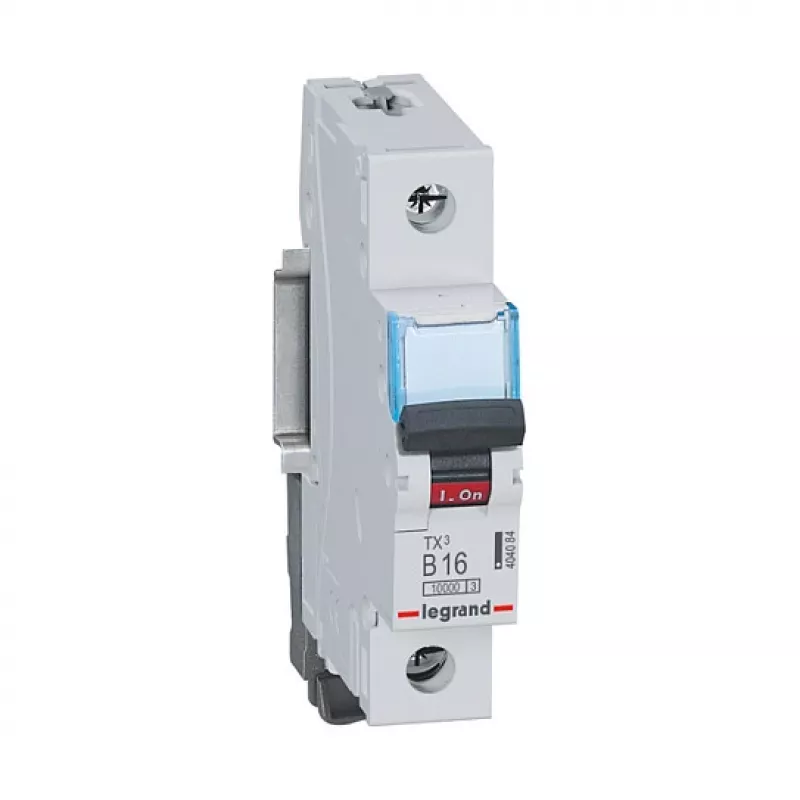

Legrand TX3 MCB B16 1 poliaus 10kA 230/400V 1 modulio automatinis jungiklis

Kai elektros grandinė apsaugoma nuo perkrovų ir trumpųjų jungimų, jūsų namų ar biuro elektros tinklas tampa tikrai patikimas. Legrand TX3 automatinis jungiklis B16 – tai kompaktiškas 1 modulio pločio sprendimas, kuris užtikrina aukščiausio lygio apsaugą net ir mažiausiuose skirstomuosiuose skyduose. Šis 16 A jungiklis su B tipo atjungimo charakteristika puikiai tinka apšvietimo grandinėms ir rozetėms, kurių įjungimo srovės nėra didelės.

Kam jis skirtas

Šis automatinis jungiklis – idealus pasirinkimas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems gyvenamosiose, komercinėse ir lengvosios pramonės patalpose. Jis atitinka IEC/EN 60898-1 standartus ir montuojamas ant DIN bėgelio – tai standartinis ir patikimas sprendimas šiuolaikinėse instaliacijose.

Pagrindiniai privalumai

• 1 poliaus konstrukcija, užimanti tik 1 modulį (17,7 mm) – taupo vietą skirstomajame skyde
• B tipo atjungimo charakteristika: atjungia grandinę esant 3–5 kartų vardinei srovei, todėl trumpasis jungimas nutraukiamas itin greitai
• Vardinė srovė 16 A, vardinė įtampa 230/400 V kintamoji, dažnis 50/60 Hz
• Trumpojo jungimo atjungimo geba (Icn) 10 kA – užtikrina tvirtą apsaugą net ir sudėtingomis sąlygomis
• Energijos ribojimo klasė 3 – puikiai apriboja pratekėjusią energiją, sumažindama žalą įrenginiams
• Sraigtinės gnybtų jungtys priima standžius laidus nuo 1 iki 25 mm² ir lanksčius nuo 1 iki 16 mm²
• Apsaugos laipsnis IP40 (korpusas) ir IP20 (gnybtai) – saugus eksploatavimas
• Platus darbinės temperatūros diapazonas nuo -25°C iki +70°C
• Elektros mechaninis atsparumas – 10 000 ciklų, užtikrinantis ilgą tarnavimo laiką
• Atitinka IEC/EN 60898-1 standartus

Specifikacijos

• Gamintojas: Legrand
• Serija: TX3
• Modelis: 404084
• Gaminio tipas: automatinis jungiklis (MCB)
• Polių skaičius: 1
• Atjungimo charakteristika: B
• Vardinė srovė: 16 A
• Vardinė įtampa: 230/400 V kintamoji
• Dažnis: 50/60 Hz
• Trumpojo jungimo atjungimo geba (Icn): 10 kA
• Energijos ribojimo klasė: 3
• Montavimas: ant DIN bėgelio
• Modulio plotis: 1 modulis (17,7 mm)
• Jungčių tipas: sraigtinės gnybtų jungtys
• Gnybtų talpa (standūs laidai): 1–25 mm²
• Gnybtų talpa (lankstūs laidai): 1–16 mm²
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: nuo -25°C iki +70°C
• Standartai: IEC/EN 60898-1
• Elektros mechaninis atsparumas: 10 000 ciklų

Patarimai

Montuodami įsitikinkite, kad jungiklis tvirtai užsifiksuoja ant DIN bėgelio, o gnybtai priveržti pagal gamintojo nurodymus. Jei grandinėje yra didelių įjungimo srovių (pavyzdžiui, variklių ar transformatorių), rinkitės C arba D tipo charakteristiką. Visada patikrinkite, ar trumpojo jungimo srovė montavimo vietoje neviršija 10 kA.
