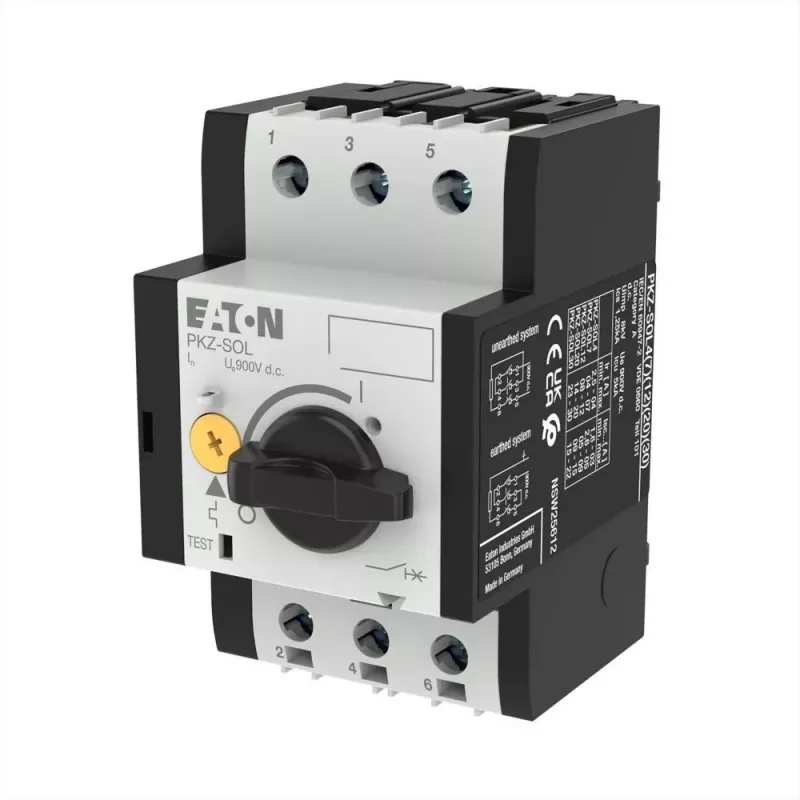

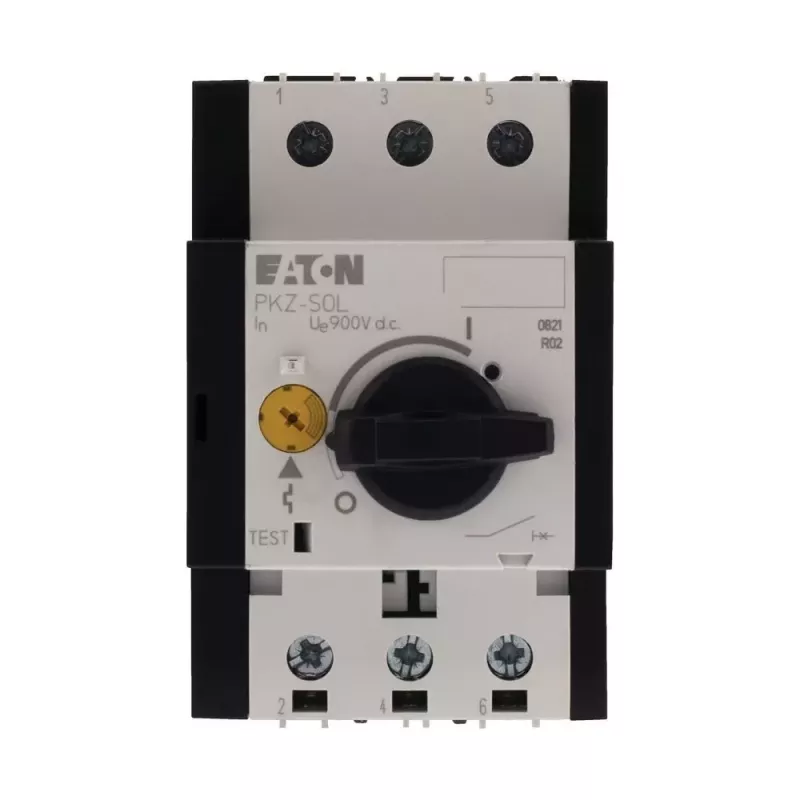

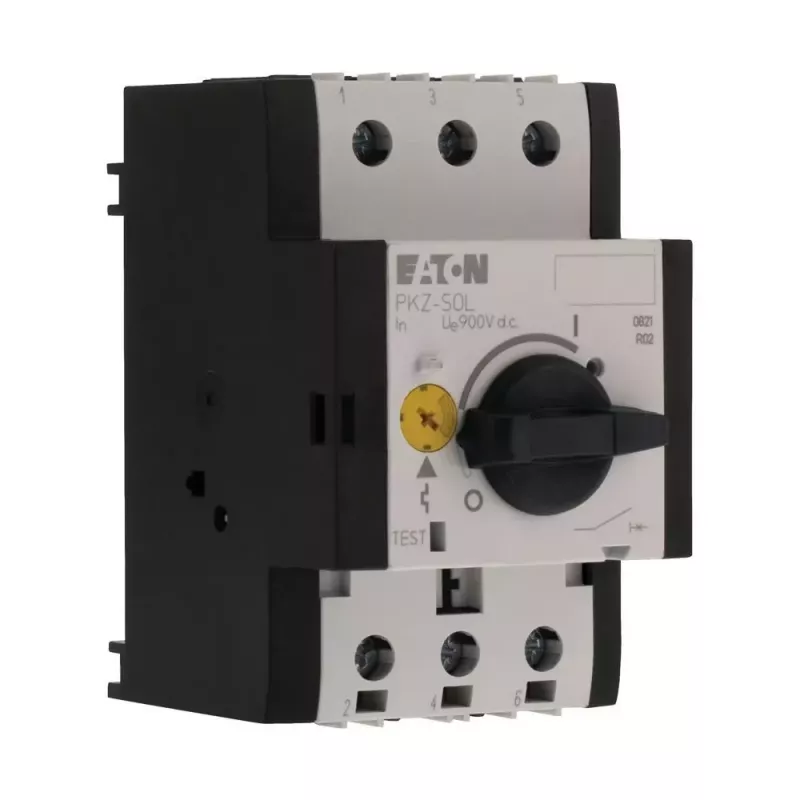

Eaton PKZ-SOL30 2 polių nuolatinės srovės grandinės pertraukiklis 30A 1000V fotovoltinėms sistemoms 120939

10 kA trumpojo jungimo pertraukimo geba esant 1000 V DC – tai, ką Eaton PKZ-SOL30 užtikrina jūsų saulės elektrinėje. Šis dviejų polių nuolatinės srovės grandinės pertraukiklis skirtas fotovoltinių modulių grandinėms apsaugoti nuo perkrovų ir trumpojo jungimo.

Kodėl verta rinktis

Termomagnetinis atleidiklis tiksliai reaguoja tiek į perkrovas, tiek į trumpuosius jungimus, todėl jūsų saulės elektrinė veikia saugiai net ir esant dideliems srovės šuoliams. 30 A nominalioji srovė ir 1000 V DC darbinė įtampa leidžia naudoti tiek mažesnėse namų, tiek didesnėse komercinėse sistemose. Montavimas ant DIN bėgelio (EN 60715) – greitas ir patikimas, o varžtiniai gnybtai užtikrina tvirtą laidų sujungimą.

Kam tinka

• Fotovoltinių grandinių apsaugai namų ir komercinėse saulės elektrinėse
• Nuolatinės srovės grandinėms, kuriose reikalingas patikimas atskyrimas ir apsauga
• Instaliacijoms su DIN bėgeliu pagal EN 60715

Pagrindinės specifikacijos

• Polių skaičius: 2
• Nominalioji srovė: 30 A
• Nominalioji darbinė įtampa: 1000 V DC
• Nominalioji izoliacijos įtampa: 1000 V
• Nominalioji impulsinė įtampa: 6 kV
• Trumpojo jungimo pertraukimo geba: 10 kA esant 1000 V DC
• Atleidiklio charakteristika: termomagnetinė
• Montavimo tipas: DIN bėgelis (EN 60715)
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų talpa: 1 x (1-50 mm²) arba 2 x (1-16 mm²)
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (korpusas)
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Standartai: IEC/EN 60947-2, IEC/EN 60947-4-1
• Perjungimo dažnis: maks. 40 operacijų per valandą

Kaip naudoti

Sumontuokite pertraukiklį ant DIN bėgelio skirstomojoje dėžėje, prijunkite fotovoltinės grandinės laidus prie varžtinių gnybtų ir tvirtai priveržkite. Įsitikinkite, kad aplinka atitinka nurodytas temperatūros ribas ir apsaugos laipsnį. Esant poreikiui, galima pridėti papildomų pagalbinių kontaktų būsenos indikacijai.

Patarimas: reguliariai patikrinkite, ar gnybtai tvirtai priveržti, ir ar pertraukiklis neveikia esant tiesioginiams saulės spinduliams ar drėgmei. Taip prailginsite įrenginio tarnavimo laiką ir užtikrinsite saugų saulės elektrinės darbą.
