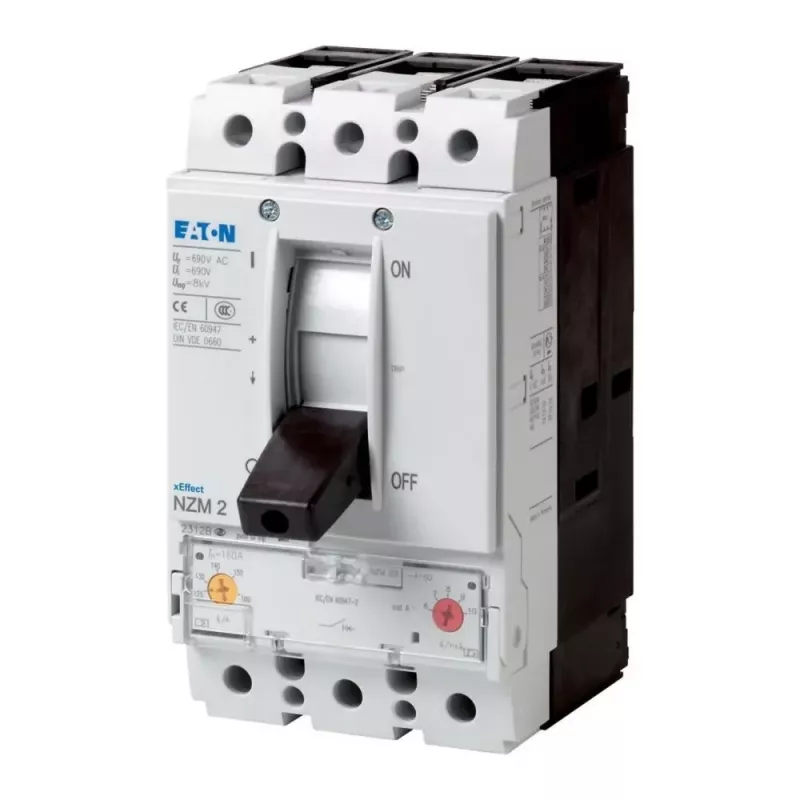

Eaton NZMH2-A40-BT-NA 3 polių 40A termomagnetinis automatinis jungiklis 107800

50 kA pertraukimo galia prie 400/415 V AC – tai, ką gausite su Eaton NZMH2-A40-BT-NA. Šis 3 polių termomagnetinis automatinis jungiklis skirtas patikimai apsaugoti trifazes grandines nuo perkrovos ir trumpojo jungimo net ten, kur gedimo srovės gali būti labai didelės.

Kam skirtas

Šis automatinis jungiklis – puikus pasirinkimas skydų surinkėjams, techninės priežiūros inžinieriams ir pramonės elektrikams, kuriems reikia stacionaraus, varžtais jungiamo apsaugos įtaiso variklių maitinimo linijoms, skirstymo grandinėms ar kaip pagrindinis jungiklis pastotėse. 3 polių konfigūracija tinka trifazėms sistemoms iki 690 V AC.

Pagrindinės savybės

• Termomagnetinis atleidiklis (BT) užtikrina ir perkrovos apsaugą (reguliuojama 32–40 A), ir trumpojo jungimo apsaugą (fiksuota 240–400 A, 6–10 × In).
• Didelė pertraukimo galia: 50 kA prie 400/415 V AC, 65 kA prie 230/240 V AC – saugumas net esant rimtiems gedimams.
• Vardinė darbinė įtampa iki 690 V AC, izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV.
• NZM2 dydžio korpusas – kompaktiškas, tinka montuoti ant DIN bėgelio arba varžtais.
• Atitinka IEC/EN 60947-2 standartą, tinka pasaulinėms pramonės reikmėms.

Specifikacijos

• Polių skaičius: 3
• Vardinė srovė: 40 A
• Perkrovos atleidiklio nustatymo diapazonas: 32–40 A
• Trumpojo jungimo atleidiklio nustatymas: 240–400 A (6–10 × In)
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Pertraukimo galia prie 400/415 V AC: 50 kA
• Pertraukimo galia prie 230/240 V AC: 65 kA
• Standartas: IEC/EN 60947-2
• Montavimo tipas: stacionarus, varžtais
• Jungimo tipas: varžtiniai gnybtai
• Perjungimo galios klasė: H (aukšta)

Naudojimo patarimai

Renkantis automatinį jungiklį, įsitikinkite, kad trumpojo jungimo srovė įrengimo vietoje neviršija jungiklio Icu. Variklių grandinėms atsižvelkite į paleidimo srovę ir, jei reikia, pakoreguokite momentinį atleidiklį. Visada laikykitės vietinių elektros instaliacijos taisyklių ir užtikrinkite tinkamą varžtų gnybtų priveržimo momentą.

Patarimas: reguliariai tikrinkite jungiklio būseną ir laikykitės gamintojo nurodymų dėl techninės priežiūros, kad užtikrintumėte ilgaamžiškumą ir saugumą.
