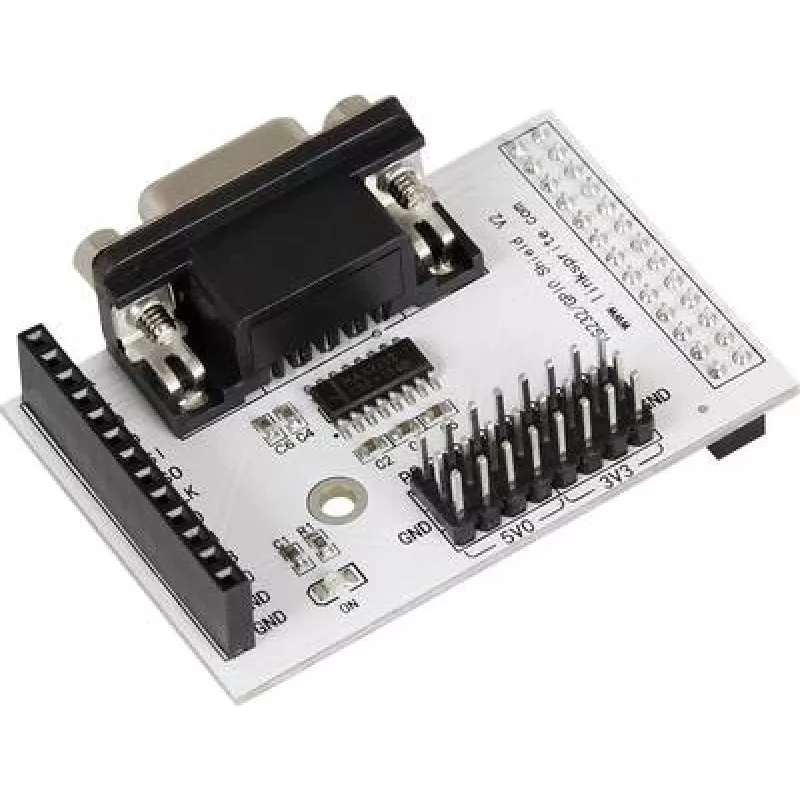

Joy-IT RS232 Breakout Board, skirta Raspberry Pi B+, 2B, 3B, 3B+, 4B

Ar kada nors norėjote prijungti senesnį įrenginį prie savo Raspberry Pi, bet trūko tinkamos jungties? Ši Joy-IT RS232 plokštė yra būtent tai, ko jums reikia – paprastas ir patikimas būdas pridėti RS232 sąsają prie jūsų Raspberry Pi B+, 2B, 3B, 3B+ ar 4B. Ji veikia kaip tiltas tarp modernaus vieno plokštės kompiuterio ir klasikinių pramoninių ar buitinių įrenginių.

Kodėl verta rinktis šią plokštę?

Naudodami MAX3232 integrinį grandyną, užtikrinate stabilų 3,3 V logikos lygių konvertavimą – tai reiškia, kad jūsų Raspberry Pi bus apsaugotas nuo netinkamos įtampos. Įmontuoti šviesos diodai (TX, RX ir maitinimo) leidžia akimirksniu pamatyti, ar vyksta duomenų perdavimas. O komplekte esantys M2,5 varžteliai ir tarpinės leidžia tvirtai pritvirtinti plokštę prie jūsų projekto korpuso.

Kam ši plokštė tinka?

• Jei norite prijungti senesnį modemą, GPS imtuvą ar pramoninę įrangą prie Raspberry Pi.
• Jei kuriate projektą, kuriam reikalingas patikimas nuoseklusis ryšys ilgesniais atstumais (RS232 leidžia perduoti duomenis iki 15 metrų).
• Jei esate mokytojas, studentas ar entuziastas, norintis išmokti, kaip veikia RS232 protokolas praktiškai.

Pagrindinės specifikacijos

• Suderinami modeliai: Raspberry Pi B+, 2B, 3B, 3B+, 4B
• Sąsajos standartas: RS232
• Jungties tipas: DB9 kištukas (vyriškas)
• Loginis lygis: 3,3 V (Raspberry Pi GPIO)
• Grandynas: MAX3232
• Maksimali perdavimo sparta: 250 kbps
• Maitinimo įtampa: 3,3 V / 5 V (iš Raspberry Pi GPIO)
• Naudojami GPIO kaiščiai: TXD, RXD, GND, VCC
• Indikatoriai: maitinimo LED, siuntimo (TX) LED, priėmimo (RX) LED
• Tvirtinimas: 4x M2,5 skylės
• Komplekte: RS232 plokštė, 4x M2,5 tarpinės, 4x M2,5 varžteliai, 4x M2,5 veržlės

Kaip naudoti?

Prijunkite plokštę prie Raspberry GPIO kaiščių (TXD, RXD, GND, VCC) – atitinkamus kontaktus rasite ant plokštės. Įjunkite Raspberry Pi, ir maitinimo LED užsidegs. Norėdami išbandyti ryšį, galite naudoti terminalo programą, pvz., „minicom“ ar „screen“. Nepamirškite įjungti UART sąsajos per „raspi-config“.

Patarimas: naudokite ekranuotą RS232 kabelį, kad sumažintumėte trikdžius, ypač jei kabelio ilgis didesnis nei 2 metrai. Ši plokštė puikiai tinka projektuose, kur reikia patikimo ryšio su senesne įranga – pavyzdžiui, valdant pramoninius valdiklius ar skaitant duomenis iš mokslinių prietaisų.
