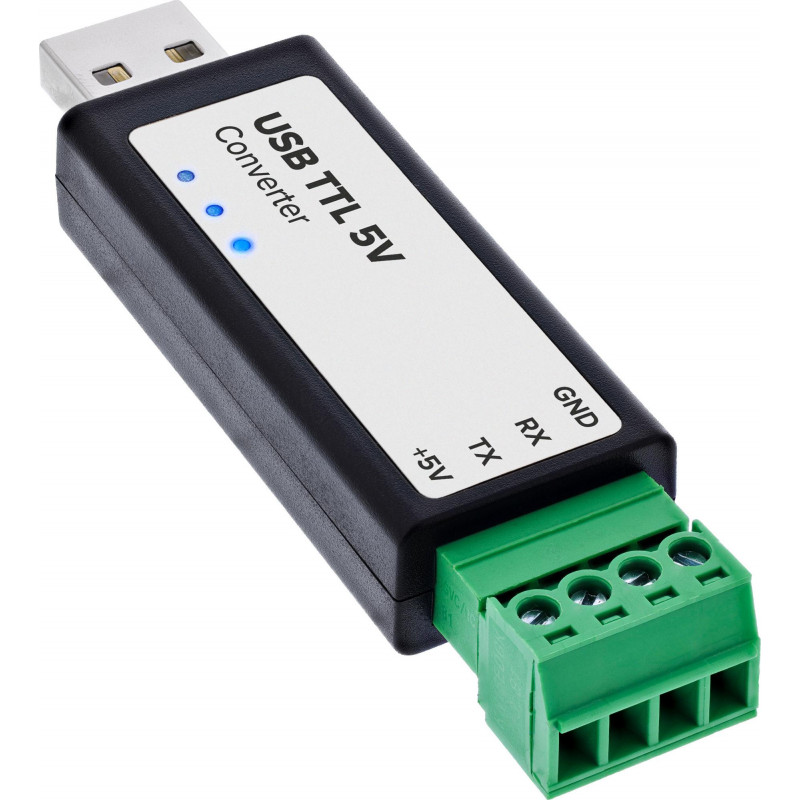

InLine® USB į TTL 5V keitiklis, USB-A į 4 kontaktų gnybtų bloką

InLine® USB į TTL 5V keitiklis yra nedidelis, bet labai patogus įrenginys, kuris sujungia kompiuterio USB-A lizdą su įrenginiais, turinčiais serijinę TTL/UART sąsają. Jame naudojamas FTDI FT232RNL lustas, užtikrinantis stabilų ryšį per virtualų COM prievadą. Keitiklis palaiko perdavimo spartą nuo 300 b/s iki 3 Mbit/s. Adapteryje yra 4 kontaktų gnybtų blokas, prie kurio patogu prijungti laidus, ir būsenos indikatoriai, rodantys maitinimą, siuntimą ir priėmimą.

Kodėl verta rinktis

• FTDI FT232RNL lustas – patikimas ir stabilus USB į TTL ryšys
• USB-A kištukas ir 4 kontaktų gnybtų blokas (GND, TXD, RXD, +5 V) – lengvas prijungimas
• Fiksuotas 5 V TTL loginis lygis
• Perdavimo sparta nuo 300 b/s iki 3 Mbit/s
• Būsenos indikatoriai: PWR, TXD, RXD
• Apsauga: 200 mA PTC saugiklis ir ESD apsauga USB pusei
• Apsauginiai diodai TXD ir RXD linijose
• +5 V išėjimas su atstatomu PTC saugikliu
• +5 V išėjimas maitinamas tiesiai iš USB – tinka mažos galios įrenginiams
• Suderinamas su Windows XP/7/8/8.1/10/11, Linux, macOS ir Android

Techninė specifikacija

• Prekės ženklas: InLine
• MPN: 33307F
• Produkto tipas: USB į serijinį adapterį
• Serijinės sąsajos tipas: TTL Serial
• Lustas: FTDI
• Šeimininko jungtis: USB-A male
• Įrenginio jungtis: TTL/UART gnybtų blokas
• Kontaktų priskyrimas: GND, A (TXD išėjimas), B (RXD įėjimas), +5 V
• TTL loginis lygis: 5 V fiksuotas
• Perdavimo sparta: nuo 300 b/s iki 3 Mbit/s
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Drėgmė: nuo 5% iki 95% RH, be kondensacijos
• Kilmės šalis: Kinija
• Muitų tarifo numeris: 8536699099

Kam tinka

Šis keitiklis puikiai tiks elektronikos mėgėjams, studentams, inžinieriams ir visiems, kurie programuodami mikrovaldiklius, Arduino, ESP8266/ESP32 ar kitus įrenginius turi poreikį prijungti juos prie kompiuterio per USB. Jis taip pat pravers, kai reikia atkurti ryšį su maršrutizatoriumi, modemų ar kita įranga, turinčia TTL lygio serijinę sąsają. Dėl tvirto gnybtų bloko ir apsaugų jis tinka tiek namų dirbtuvėms, tiek profesionaliems projektams.

Patarimas: prieš jungdami įrenginį, visada patikrinkite, ar teisingai sujungėte TXD, RXD ir GND kontaktus – neteisingas sujungimas gali pažeisti įrenginį. Taip pat įsitikinkite, kad įrenginys palaiko 5 V loginį lygį, nes šis keitiklis fiksuotai išveda 5 V.
