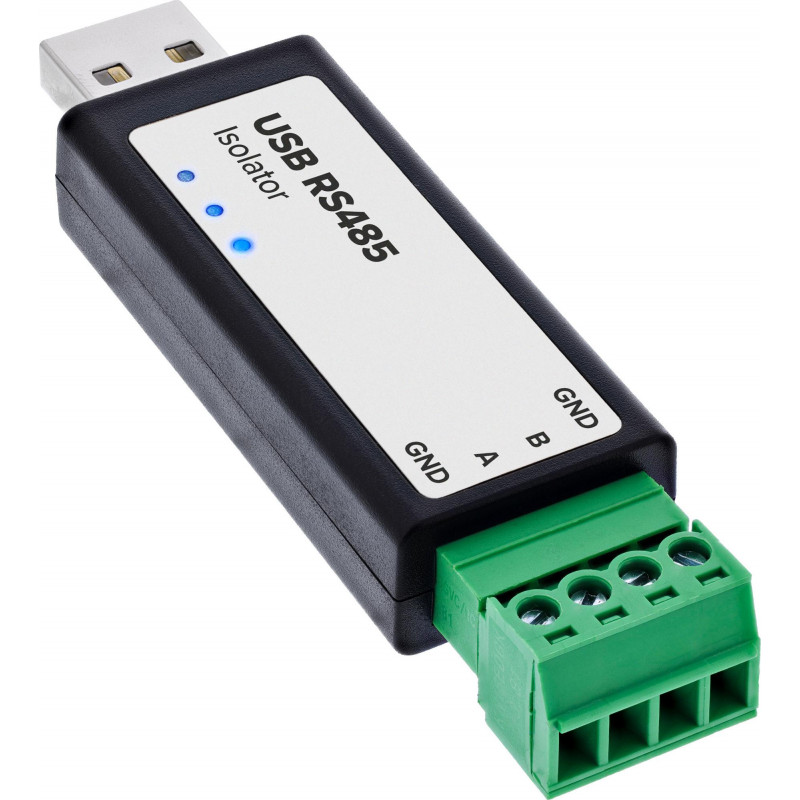

InLine® USB į RS485 serial konverteris su izoliatoriumi, USB-A į 4 kontaktų gnybtų bloką

Kai reikia prijungti kompiuterį prie RS485 įrenginių ar Modbus tinklo, dažnai trūksta patikimo ir saugaus ryšio. InLine® USB į RS485 serial konverteris su izoliatoriumi išsprendžia šią problemą – per USB-A prievadą sukuriamas virtualus COM prievadas, o galvaninė izoliacija iki 2.5 kV apsaugo nuo potencialų skirtumų ir įžeminimo kilpų. Integruotas 120 Ω terminuojantis rezistorius užtikrina stabilią duomenų perdavimą.

Kodėl verta rinktis

• Galvaninė izoliacija iki 2.5 kV sumažina potencialų skirtumus ir įžeminimo kilpas
• Apsauga nuo viršįtampių, žaibo ir elektrostatinių išlydžių (ESD) – 600 W viršįtampių ir žaibo apsauga, ESD iki 15 kV
• Automatinis krypties perjungimas pusiau dvipusiame režime – nereikia jokių programinių nustatymų
• FTDI FT232RNL lustas palaiko perdavimo spartą nuo 300 iki 512,000 bps
• Integruotas 120 Ω terminuojantis rezistorius mažina signalo atspindžius
• Palaiko Windows XP – Windows 11, Linux, macOS ir Android
• Sraigtiniai gnybtai užtikrina patikimą laidų prijungimą; du GND gnybtai įžeminimui ar kabelio ekranavimui

Techninės specifikacijos

• Prekės ženklas: InLine
• MPN: 33307D
• Produkto tipas: USB į serial adapteris
• Serial sąsajos tipas: RS-485
• Lustas: FTDI FT232RNL
• Prijungimas prie kompiuterio: USB-A
• Prijungimas prie įrenginio: RS485 sraigtiniai gnybtai
• Kontaktų išdėstymas: GND, A, B, GND
• Perdavimo sparta: nuo 300 iki 512,000 bps
• Perdavimo režimas: pusiau dvipusis su automatiniu krypties perjungimu
• Maksimalus RS485 kabelio ilgis: iki maždaug 1.2 km
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Magistralės dalyviai: iki 32 įrenginių viename segment
• Terminavimo varža: integruota 120 Ω
• Izoliacijos įtampa: iki 2.5 kV
• Apsauga nuo žaibo: 600 W viršįtampių ir žaibo apsauga
• ESD apsauga: iki 15 kV
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS485 apsauga: TVS diodas, apsauginiai diodai, viršįtampių apsauga
• Būsenos indikatoriai: PWR, TXD, RXD
• Palaikomos operacinės sistemos: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Drėgmė: nuo 5 % iki 95 % RH, ne kondensuojanti
• B pusė: USB-A male
• Kilmės šalis: Kinija

Patarimas: jei RS485 tinklas yra ilgesnis arba jame daug įrenginių, būtinai naudokite integruotą 120 Ω terminuojantį rezistorių – tai padės išvengti signalo atspindžių ir užtikrins stabilų ryšį.
