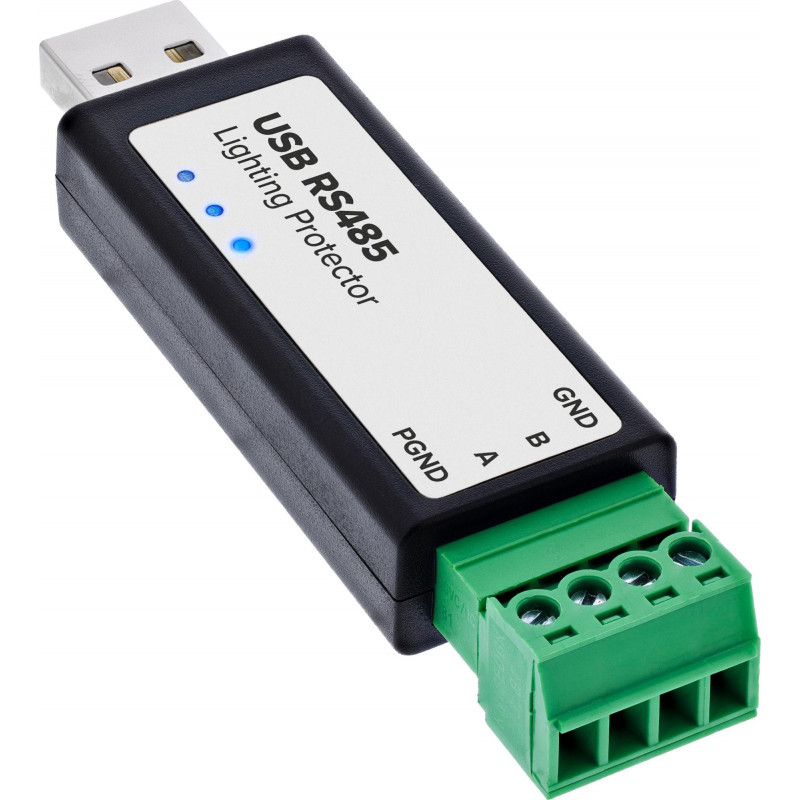

InLine® USB į RS485 serial konverteris su apsauga nuo žaibo

Jei turite RS485 įrenginį ar magistralę, bet kompiuteryje nėra serial prievado, šis InLine® konverteris išsprendžia problemą. Jis patikimai sujungia kompiuterį su USB-A prievadu ir RS485 įrenginius, naudodamas FTDI lustą stabiliam duomenų perdavimui. Virtualaus COM prievado dėka jis puikiai tinka Modbus RTU ir kitoms serijinėms aplikacijoms automatizavimo, matavimo ir valdymo srityse.

Kodėl verta rinktis

• FTDI lustas užtikrina stabilų USB į RS485 ryšį
• Integruota 6 kV apsauga nuo žaibo ir viršįtampių pagal IEC 61000-4-5
• Dvikryptis TVS apsauginis diodas ir ESD apsauga RS485 A/B linijoms
• Automatinis techninės įrangos krypties perjungimas pusiau dvipusiam režimui
• 4 kontaktų RS485 gnybtų blokas su GND, A, B, PGND
• Integruotas 120 Ω terminuojantis rezistorius
• Būsenos LED indikatoriai: maitinimas, perdavimas, priėmimas
• Platus suderinamumas: Windows 7/8/8.1/10/11, Linux, macOS, Android

Techninė specifikacija

• Prekės ženklas: InLine
• MPN: 33307E
• Produkto tipas: USB į serial adapteris
• Serial sąsajos tipas: RS-485
• Lustas: FTDI FT232RNL
• Prijungimas prie kompiuterio: USB-A
• Prijungimas prie įrenginio: RS485 gnybtų blokas
• Kontaktų išdėstymas: GND, A, B, PGND (žemė, RS485+, RS485−, apsauginė žemė)
• Duomenų perdavimo greitis: nuo 300 iki 512 000 b/s
• Perdavimo režimas: pusiau dvipusis su automatiniu krypties perjungimu
• Maksimalus RS485 kabelio ilgis: iki maždaug 1,2 km
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Magistralės dalyviai: iki 32 įrenginių viename segmento (didesniems tinklams rekomenduojamas RS485 kartotuvas)
• Terminuojantis rezistorius: integruotas 120 Ω
• Apsauga nuo žaibo: 6 kV viršįtampių ir žaibo apsauga pagal IEC 61000-4-5
• TVS apsauga: dvikryptis TVS apsauginis diodas RS485 A/B linijoms
• ESD apsauga: ±15 kV oro iškrova / ±8 kV kontaktinė iškrova
• PGND jungtis: apsauginės žemės jungtis, galvaniniu būdu izoliuota nuo signalinės žemės
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS485 apsauga: apsauginiai diodai, viršįtampių apsauga, atsistatantis saugiklis
• Būsenos indikatoriai: PWR, TXD, RXD (maitinimas, perdavimas, priėmimas)
• Palaikomos operacinės sistemos: Windows 7/8/8.1/10/11, Linux, macOS, Android

Patarimas: jei statote ilgą RS485 liniją, nepamirškite įjungti integruoto 120 Ω terminuojančio rezistoriaus abiejuose magistralės galuose – tai padės išvengti signalo atspindžių ir užtikrins stabilų ryšį.
