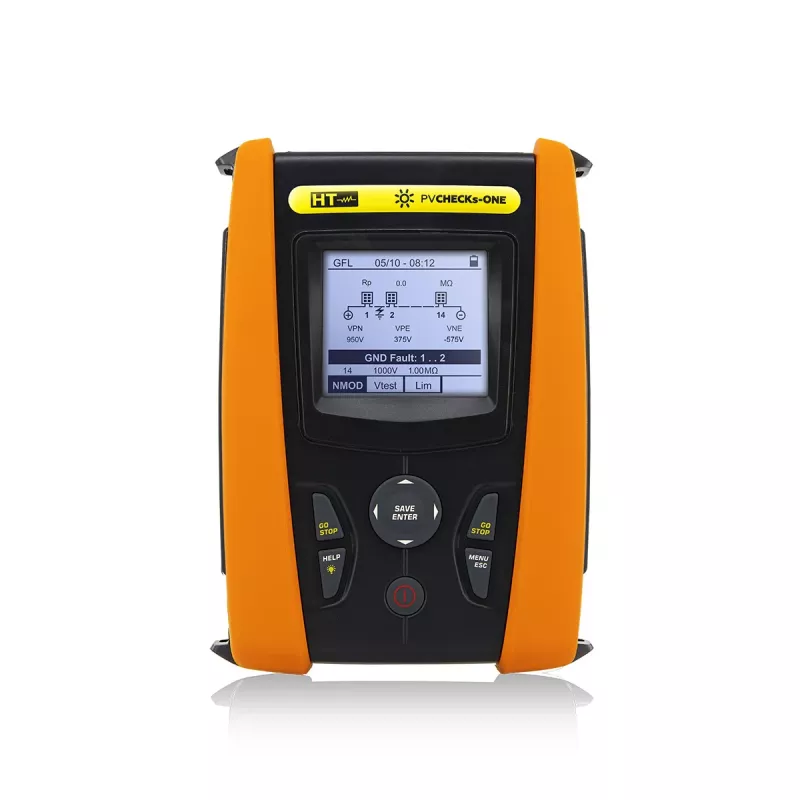

HT Instruments PV-CHECKs One fotovoltinių sistemų testeris (1011550)

Kai reikia patikrinti saulės elektrinės instaliaciją, kiekvienas matavimas turi būti tikslus ir saugus. HT Instruments PV-CHECKs One – tai vienas prietaisas, atliekantis visus būtinus testus pagal IEC/EN 62446-1 standartą: apsauginių laidininkų tęstinumą, izoliacijos varžą, tuščiosios eigos įtampą, trumpojo jungimo srovę ir nuolatinės srovės galią. Su CAT III 1000V saugos kategorija ir dideliu apšviestu LCD ekranu jis tinka tiek paleidžiant, tiek periodiškai prižiūrint saulės jėgaines.

Kodėl verta rinktis PV-CHECKs One?

Šis testeris sujungia visus reikalingus matavimus viename nešiojamame įrenginyje. Tęstinumo testas atliekamas 200 mA srove, izoliacijos varža matuojama 250 V, 500 V ir 1000 V DC įtampomis, o atviros grandinės įtampa – iki 1000 V DC. Prietaisas taip pat matuoja trumpojo jungimo srovę iki 15 A ir nuolatinės srovės galią iki 15 kW, automatiškai apskaičiuodamas našumą standartinėmis bandymo sąlygomis (STC).

Privalumai, palengvinantys kasdienį darbą

• Atitinka IEC/EN 62446-1 reikalavimus PV sistemų testavimui
• CAT III 1000V saugos kategorija leidžia dirbti su įtampingosiomis grandinėmis
• Vidinė atmintis duomenų registravimui ir USB jungtis analizei kompiuteriu
• Įkraunama Li-ION baterija, kurios veikimo laikas viršija 1000 testų
• Apšviestas LCD ekranas užtikrina aiškų rodmenų matomumą įvairiomis apšvietimo sąlygomis

Techninė specifikacija

• Tęstinumo testo srovė: 200 mA
• Izoliacijos testo įtampos: 250 V, 500 V, 1000 V DC
• Atviros grandinės įtampos (Voc) diapazonas: 0–1000 V DC
• Trumpojo jungimo srovės (Isc) diapazonas: 0–15 A DC
• Nuolatinės srovės galios matavimas (Pmax): iki 15 kW
• Našumo STC sąlygomis skaičiavimas: taip
• Poliškumo patikra: taip
• DC įtampos matavimo diapazonas: 0–1000 V DC
• AC įtampos matavimo diapazonas: 0–1000 V AC
• Ekrano tipas: apšviestas LCD
• Vidinė atmintis: yra (duomenų registravimui)
• Ryšys su kompiuteriu: USB
• Programinė įranga: pridedama (duomenų analizei ir ataskaitoms generuoti)
• Maitinimas: įkraunama Li-ION baterija
• Baterijos veikimo laikas: >1000 testų (tipinis)
• Darbinė temperatūra: 0 °C iki 40 °C
• Apsaugos klasė: IP40

Kam skirtas?

PV-CHECKs One skirtas saulės elektrinių montuotojams, techninės priežiūros specialistams ir elektrikams, kurie nori greitai ir patikimai įvertinti fotovoltinės sistemos būklę. Jis pravers tiek montuojant naują sistemą, tiek atliekant kasmetinę patikrą ar ieškant gedimų.

Kaip naudoti?

Prijunkite testerį prie saulės modulių ar grandinės pagal instrukciją, pasirinkite reikiamą matavimo režimą ir atlikite testus. Duomenys automatiškai išsaugomi vidinėje atmintyje, o vėliau per USB galite juos perkelti į kompiuterį ir su pridedama programine įranga sugeneruoti ataskaitas.

Patarimas: prieš pradėdami matavimus įsitikinkite, kad laikotės visų saugos reikalavimų ir naudojate tinkamas apsaugos priemones. Reguliariai tikrinkite baterijos įkrovą – taip išvengsite netikėtų sustojimų darbo metu.
