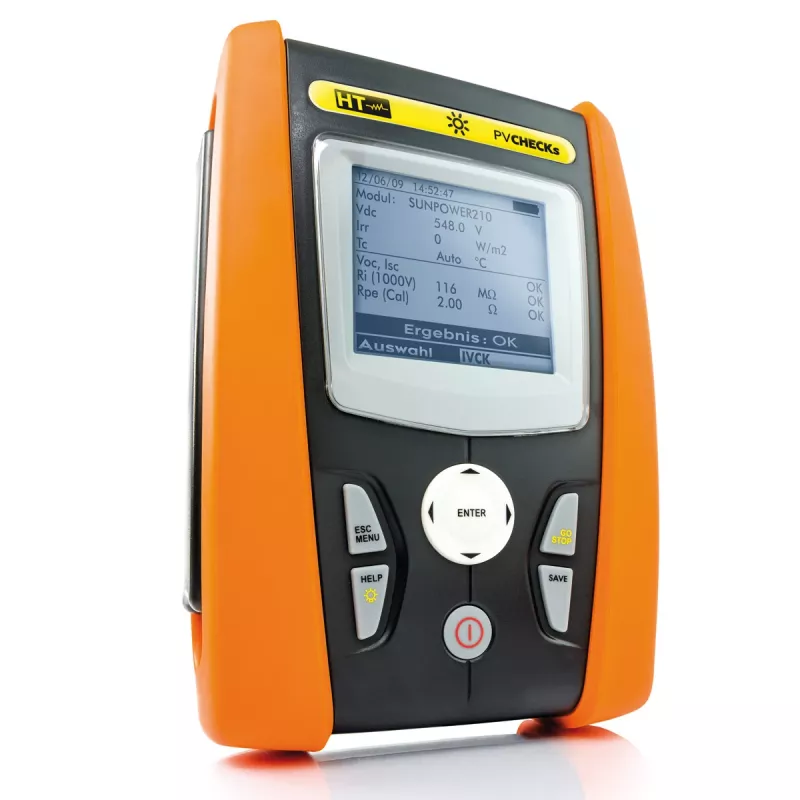

HT Instruments PV-CHECKs fotovoltinės instaliacijos testeris VDE 0126 (1009501)

Skirta saulės elektrinių montuotojams ir techninės priežiūros specialistams, kurie vertina fotovoltinių sistemų saugą ir našumą. HT Instruments PV-CHECKs – tai specializuotas fotovoltinės instaliacijos testeris, viename nešiojamame prietaise sujungiantis izoliacijos varžos matavimą, atviros grandinės įtampą, trumpojo jungimo srovę ir apsauginių laidininkų tęstinumą. Jis atitinka VDE 0126 reikalavimus, todėl puikiai tinka tiek paleidimo, tiek periodinės patikros darbams.

Kodėl verta rinktis

• Izoliacijos varžos matavimas 250 V, 500 V ir 1000 V DC įtampa, iki 999 MΩ
• Atviros grandinės įtampos (Voc) matavimas iki 1000 V DC ir trumpojo jungimo srovės (Isc) matavimas iki 15 A
• Apsauginių laidininkų tęstinumo patikra 200 mA bandymo srove
• Apskaičiuoja fotovoltinės sistemos našumo parametrus: Pmax, Vmax, Imax, užpildymo faktorių ir efektyvumą
• Vidinė atmintis iki 999 matavimų su USB sąsaja duomenų perdavimui
• Apšviestas LCD ekranas, užtikrinantis aiškius rodmenis įvairiomis apšvietimo sąlygomis

Kasdienis naudojimas

PV-CHECKs palengvina darbą vietoje – veda operatorių per reikiamus matavimus ir išsaugo rezultatus vėlesnei analizei. Įkraunama Li-ION baterija leidžia atlikti daugiau nei 500 matavimų vienu įkrovimu, todėl sumažėja prastovos dideliuose projektuose. Pasirinktiniai išoriniai jutikliai leidžia įtraukti aplinkos apšvitos ir temperatūros duomenis į našumo skaičiavimus.

Techninės specifikacijos

• Izoliacijos bandymo įtampa: 250 V, 500 V, 1000 V DC
• Maksimali izoliacijos varža: 999 MΩ
• Atviros grandinės įtampos diapazonas: 0,0 V – 1000 V DC
• Trumpojo jungimo srovės diapazonas: 0,00 A – 15,00 A DC
• Tęstinumo bandymo srovė: 200 mA
• Tęstinumo varžos diapazonas: 0,00 Ω – 99,9 Ω
• Saugos klasė: CAT III 1000 V, CAT IV 300 V
• Ekranas: apšviestas LCD
• Vidinė atmintis: iki 999 matavimų
• Sąsaja su kompiuteriu: USB
• Maitinimas: įkraunama Li-ION baterija
• Baterijos veikimo laikas: >500 matavimų
• Darbinė temperatūra: 0 °C – 40 °C
• Pridedama programinė įranga: TOPVIEW duomenų atsisiuntimui ir ataskaitų generavimui

Pastaba

Sukurta pagal EN 62446-1 (VDE 0126-23) reikalavimus, PV-CHECKs viename nešiojamame prietaise užtikrina būtinus matavimus fotovoltinės sistemos saugai ir našumui patikrinti.
