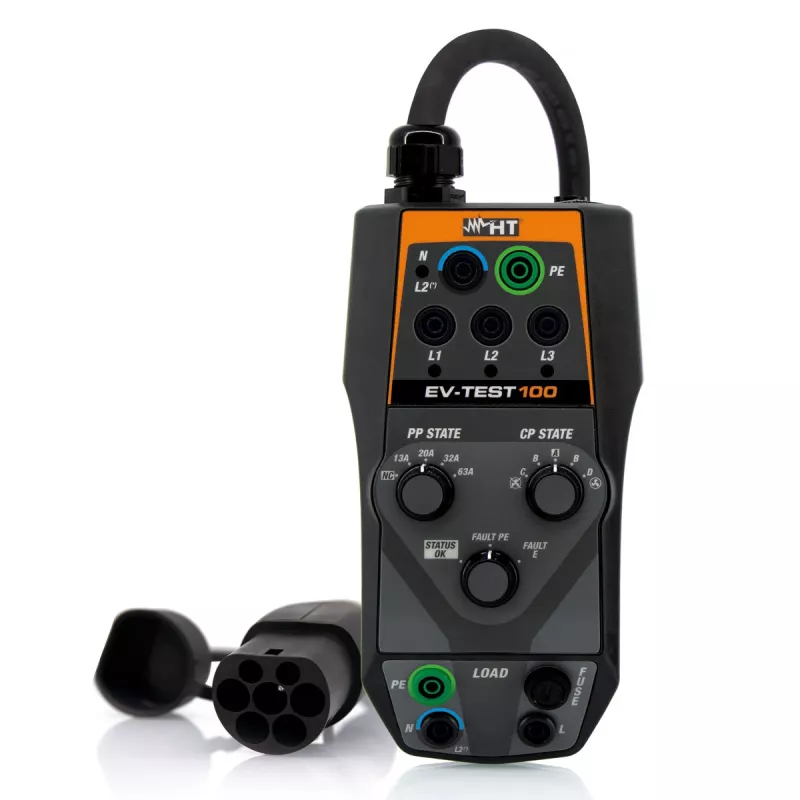

HT Instruments EV-TEST100 elektromobilių įkrovimo stotelių testavimo adapteris Type 2 Mode 3 1010960

Kai elektromobilių įkrovimo stotelių montavimas tampa kasdienybe, kiekvienas elektrikas žino, kad laikas, praleistas tikrinant, ar stotelė tikrai veikia saugiai, gali būti ilgas ir varginantis. HT Instruments EV-TEST100 adapteris paverčia šį procesą greitu ir aiškiu: įjungiate jį tiesiai į Type 2 lizdą, ir prietaisas imituoja automobilio būsenas, kabelio kodavimą bei PE gedimus, leisdamas atlikti RCD suveikimo laiko testus ir įtampos matavimus be jokio automobilio.

Kodėl verta rinktis

EV-TEST100 yra kompaktiškas, maitinamas iš patikros metu testuojamos stotelės, todėl nereikia papildomų maitinimo šaltinių. Specialūs mygtukai RCD testavimui ir PE gedimo simuliavimui pagreitina saugos patikrą, o ryškūs LED indikatoriai iš karto parodo, ar yra fazės L1, L2, L3, N ir PE. Tai padeda išvengti spėlionių ir užtikrina, kad kiekviena stotelė atitinka reikalavimus.

Kam tinka

• Naujų elektromobilių įkrovimo stotelių paleidimas ir priėmimas
• Periodinė patikra ir profilaktinė priežiūra
• Gedimų šalinimas, kai stotelė neįkrauna arba rodo klaidą
• RCD apsaugos veikimo patikrinimas

Pagrindinės specifikacijos

• Suderinamas su Mode 3 EV įkrovimo stotelėmis (IEC 61851-1)
• Type 2 jungtis (IEC 62196-2)
• Imitacija automobilio būsenų A, B, C, D
• Kabelio kodavimo imitacija 13A, 20A, 32A, 63A
• PE gedimo simuliavimas (nutraukia PE laidininką)
• RCD suveikimo testas su nuostatomis 30mA, 100mA, 300mA, 500mA, 650mA
• Fazių L1, L2, L3, N, PE indikacija per LED
• 4mm saugos lizdai išoriniams matavimams
• Maitinimas iš testuojamos EVSE
• Saugos klasė CAT II 300V
• Apsaugos laipsnis IP40
• Darbinė temperatūra nuo 0°C iki 40°C
• Sandėliavimo temperatūra nuo -10°C iki 60°C
• Komplekte – minkštas nešiojimo krepšys ir naudotojo vadovas

Kaip naudoti

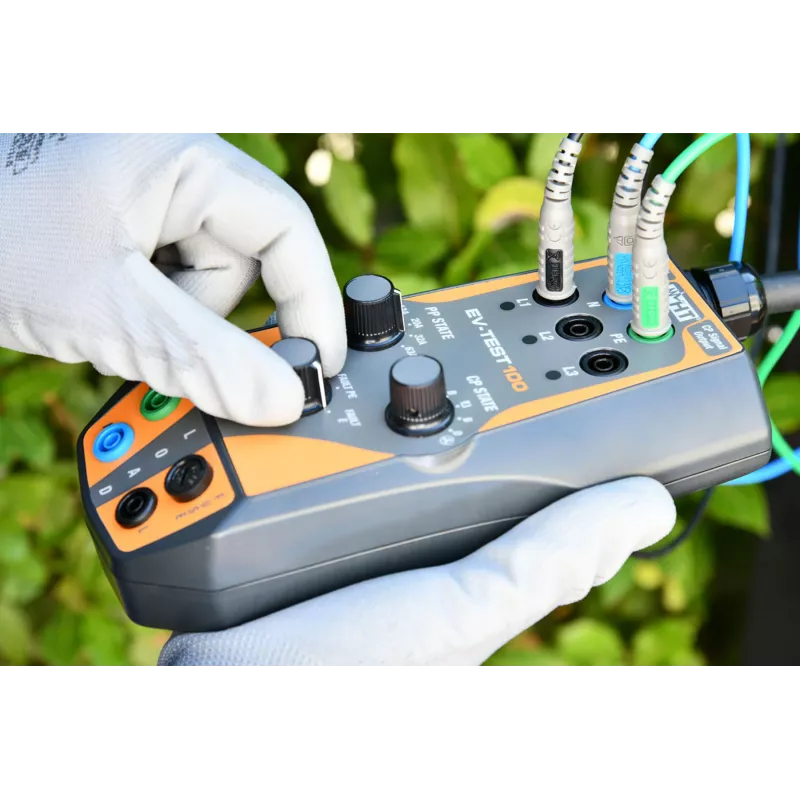

Prijunkite adapterį prie stotelės Type 2 lizdo. Pasirinkite norimą automobilio būseną ir kabelio kodavimą. Norėdami patikrinti RCD, paspauskite atitinkamą mygtuką ir stebėkite, ar apsauga suveikia per nustatytą laiką. PE gedimui imituoti naudokite tam skirtą funkciją. Visi matavimai atliekami per 4mm lizdus su išoriniais prietaisais.

Geros žinoti

Adapteris skirtas kvalifikuotiems elektrikams ir turi būti naudojamas pagal vietinius saugos reikalavimus. Jis neturi įmontuoto matavimo ekrano, todėl detalesnei analizei naudokite išorinius testavimo prietaisus per 4mm lizdus.

Patarimas: prieš pradėdami testuoti, visada įsitikinkite, kad stotelė yra atjungta nuo automobilio ir laikykitės saugos procedūrų. Reguliariai tikrinkite RCD suveikimo laiką – tai padės užtikrinti ilgaamžiškumą ir saugumą.
