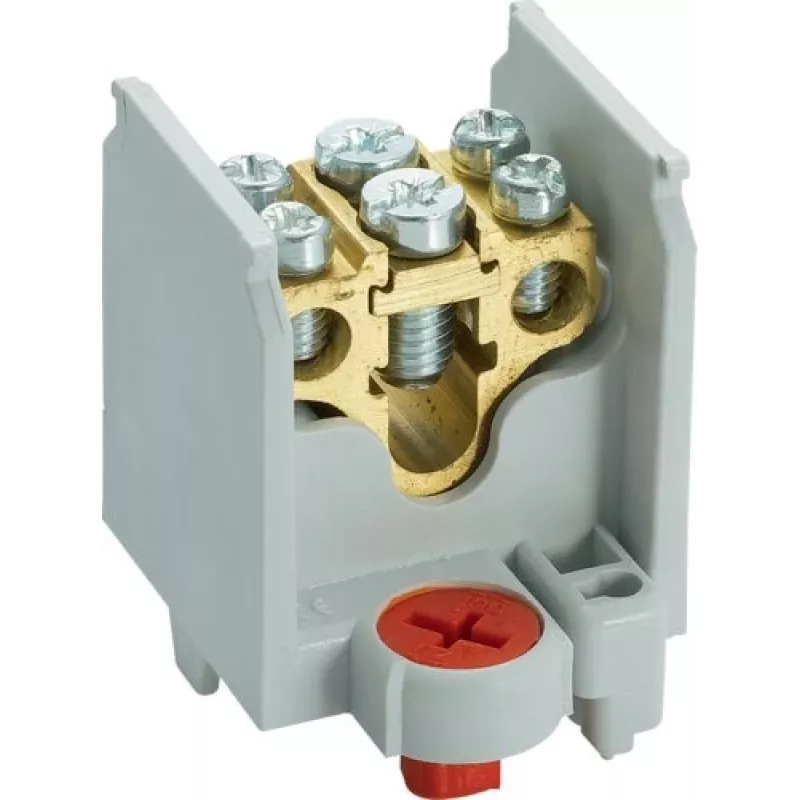

Hager Main Line Branch Terminal Block 1x35mm² K64

Skirstomųjų skydų montuotojams ir pramoninių valdymo pultų surinkėjams dažnai tenka greitai ir saugiai atšakoti pagrindinį 35 mm² laidininką į kelias mažesnes grandines. Hager K64 gnybtų blokas yra būtent tam sukurtas – vienoje vietoje sujungiate pagrindinę liniją ir paskirstote maitinimą šešioms atšakoms.

Kodėl verta rinktis

• Kompaktiškas sprendimas vietoj atskirų paskirstymo blokų
• Didelė vardinė srovė (125 A) ir atsparumas trumpajam jungimui (20 kA)
• Tinka tiek standžiam, tiek lanksčiam laidininkui
• Paprastas montavimas ant DIN bėgelio arba varžtais

Kam tinka

Šis gnybtų blokas skirtas elektrikams, kurie dirba su gyvenamųjų ir komercinių pastatų skirstomaisiais skydais, pramoniniais valdymo pultais ar mašinų elektros instaliacija. Jei reikia patikimai atšakoti didelio skerspjūvio laidą į šešias mažesnes linijas, K64 bus puikus pasirinkimas.

Pagrindinės specifikacijos

• Gaminio tipas: pagrindinės linijos atšakos gnybtų blokas
• Polių skaičius: 1
• Pagrindinio laidininko skerspjūvis, standus: 10–35 mm²
• Pagrindinio laidininko skerspjūvis, lankstus: 6–35 mm²
• Atšakos laidininko skerspjūvis, standus: 1,5–16 mm²
• Atšakos laidininko skerspjūvis, lankstus: 1,5–16 mm²
• Atšakos išėjimų skaičius: 6
• Vardinė srovė: 125 A
• Vardinė įtampa: 690 V AC
• Trumpojo jungimo srovės atsparumas: 20 kA (1 s)
• Montavimo tipas: DIN bėgelis (TS35) arba varžtinis tvirtinimas
• Jungties tipas: varžtiniai gnybtai
• Korpuso medžiaga: poliamidas (PA)
• Laidininko medžiaga: alavuotas žalvaris
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +70 °C
• Standartai: IEC/EN 60947-7-1

Kaip naudoti

Gnybtų bloką pritvirtinkite ant standartinio 35 mm DIN bėgelio arba priveržkite varžtais tiesiai prie skydo. Pagrindinį laidininką (10–35 mm²) įkiškite į centrinį gnybtą ir priveržkite varžtą. Tada prie šešių atšakos gnybtų prijunkite mažesnio skerspjūvio laidus (1,5–16 mm²). Visada įsitikinkite, kad laidai tvirtai laikosi ir atitinka reikiamą srovę.

Geros žinoti

Blokas skirtas naudoti sausose, uždarose patalpose (IP20). Montuodami laikykitės galiojančių elektros saugos taisyklių.

Patarimas: prieš jungdami visada atjunkite maitinimą. Jei naudojate lanksčius laidus, rekomenduojama juos apdoroti antgaliais, kad kontaktas būtų patikimesnis.
