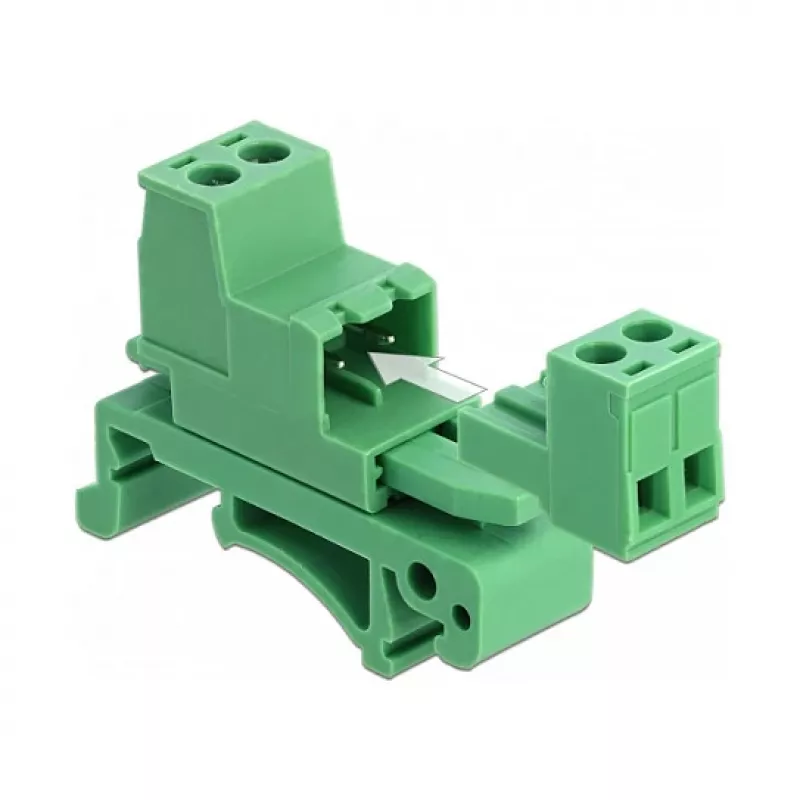

DELOCK gnybtų blokų rinkinys DIN bėgiui, 2 kontaktai, 5,08 mm žingsnis, kampuotas

Šis DELOCK gnybtų blokų rinkinys skirtas tiems, kurie elektros skydelyje ar valdymo spintoje nori tvarkingo ir patikimo laidų sujungimo. Puikiai tinka montuotojams, elektrikams ir namų meistrams, kurie vertina kokybiškas detales ir paprastą montavimą.

Kodėl verta rinktis

• 2 kontaktų gnybtų blokas su 5,08 mm žingsniu – kompaktiškas sprendimas, taupantis vietą
• Kampuota konstrukcija leidžia patogiai prijungti laidus net ir ankštose vietose
• Sraigtinė jungtis su M3 sriegiu užtikrina patikimą ir atsparų vibracijai kontaktą
• Nominali srovė 12 A, nominali įtampa 320 V (IEC) – tinka įvairiems buitiniams ir pramoniniams sprendimams
• Priima standžius ir lanksčius laidus nuo 0,2 iki 2,5 mm² (24–12 AWG)
• Darbinė temperatūra nuo -40 °C iki 100 °C – atlaiko ir šaltį, ir karštį
• Žalias poliamido (PA) korpusas, atitinkantis UL 94 V0 degumo klasę

Kaip naudoti

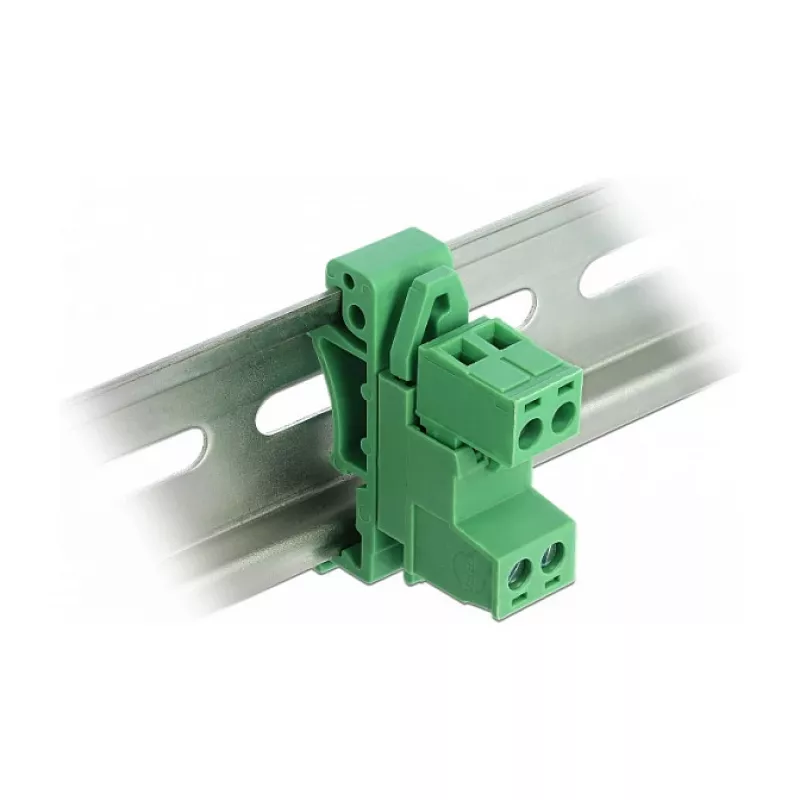

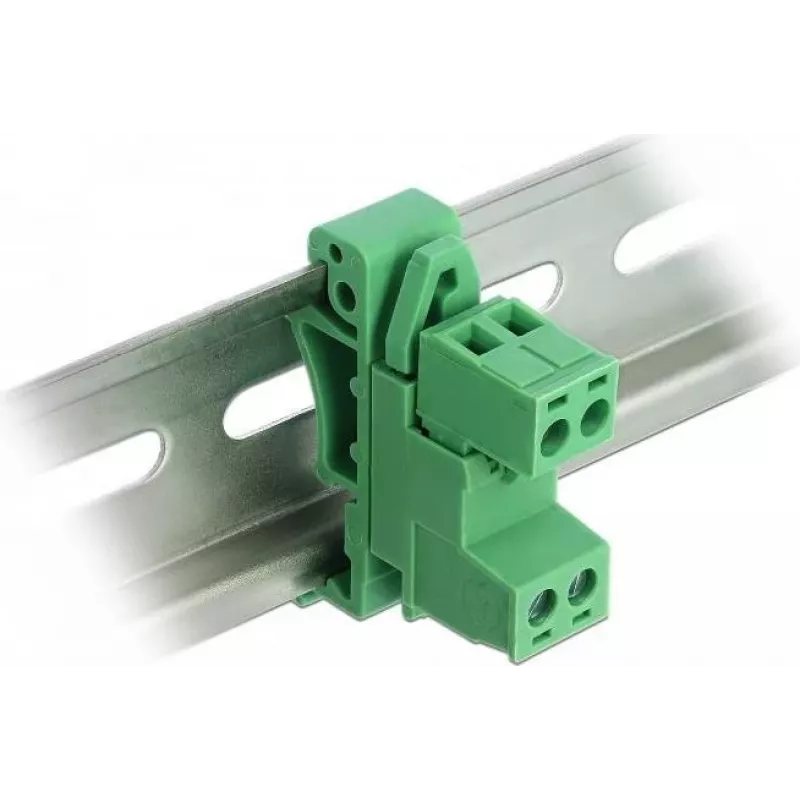

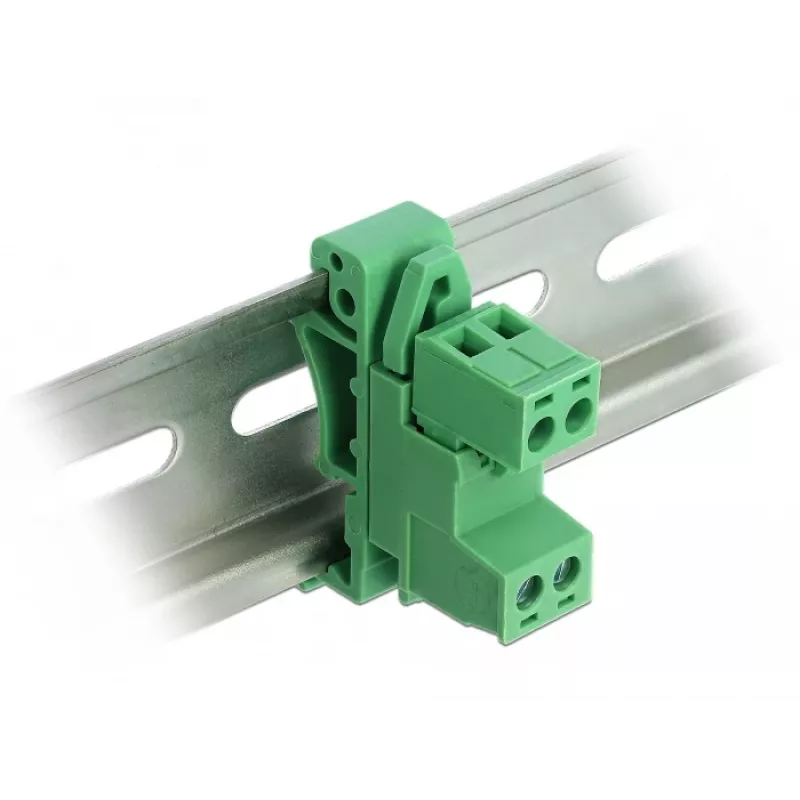

Nuimkite 7 mm izoliacijos nuo laidų galų, įkiškite juos į gnybtus ir priveržkite sraigtus. Blokas skirtas laisvai kabinti (kabelių sujungimui) ir montuojamas ant standartinių DIN bėgių. Dėl kampuotos formos laidus galima nukreipti patogiu kampu, o tai palengvina darbą su tankiai išdėstytais komponentais.

Techninė specifikacija

• Produkto tipas: PCB jungtis (kištukas)
• Serija: MSTB 2,5
• Kontaktų skaičius: 2
• Žingsnis: 5,08 mm
• Jungties metodas: sraigtinė jungtis
• Nominali srovė (IEC): 12 A
• Nominali įtampa (IEC, III/2): 320 V
• Nominali impulsinė įtampa (III/2): 4 kV
• Nominalus skerspjūvis: 2,5 mm²
• Laido skerspjūvis (standus): 0,2–2,5 mm²
• Laido skerspjūvis (lankstus): 0,2–2,5 mm²
• Laido skerspjūvis (AWG): 24–12
• Izoliacijos nuėmimo ilgis: 7 mm
• Sraigto sriegis: M3
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: žalia
• Degumo klasė (UL 94): V0
• Montavimo tipas: laisvas kabinimas (kabelių sujungimas)
• Darbinė temperatūra: -40 °C iki 100 °C

Pastaba

Kompaktiškas, kampuotas gnybtų blokas DIN bėgių sistemoms, kur svarbus patikimas sraigtinis sujungimas ir vietos taupymas.
