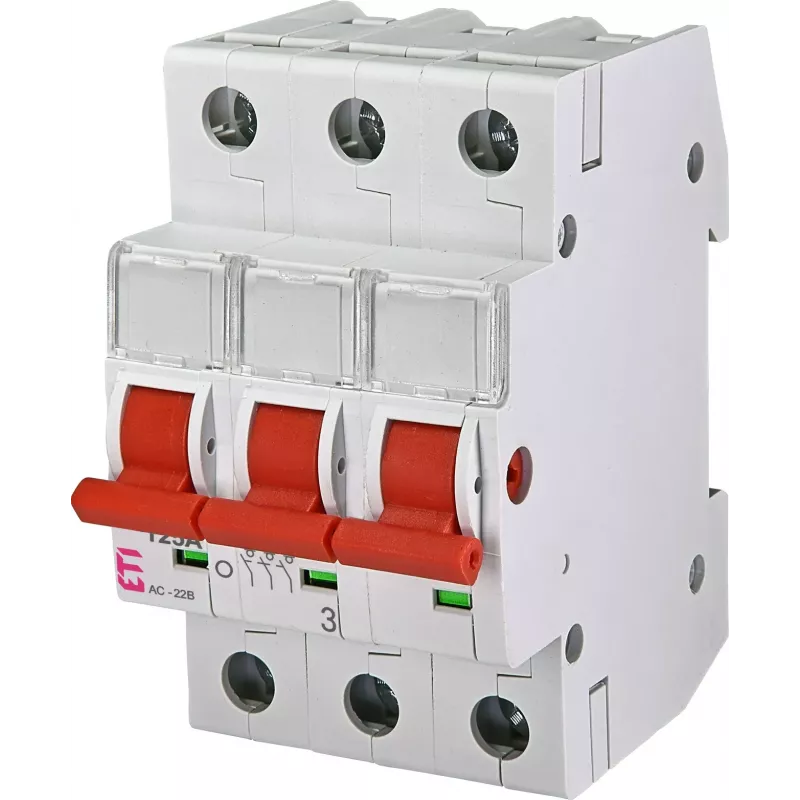

ETI SV 3125 3 polių 125A skydinis apkrovos pertraukiklis 002423317

Kai trijų fazių skirstomojoje spintoje reikia patikimai atjungti maitinimą, ranka pati siekia patikimo pagrindinio jungiklio. ETI SV 3125 – tai 3 polių 125A skydinis apkrovos pertraukiklis, kuris užtikrina saugų atskyrimą ir apkrovos pertraukimą net ir esant didelei galiai. Jis skirtas montuoti į skydą ir tarnaus kaip pagrindinis jungiklis arba atskyriklis.

Kodėl verta rinktis

• 3 polių konstrukcija – skirta trifazėms sistemoms
• Vardinė srovė 125 A – tinka didelės galios įrenginiams
• Skydinis montavimas – patikimas ir saugus įtvirtinimas
• Apkrovos pertraukimo funkcija – saugus darbas esant apkrovai
• Kompaktiškas dydis – telpa net ir ankštose spintose

Techniniai duomenys

• Polių skaičius: 3P
• Vardinė srovė (In): 125 A
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpalaikė atsparumo srovė (Icw): 2 kA 1 s
• Vardinė sąlyginė trumpojo jungimo srovė (Icc): 50 kA (su gG 125A saugikliu)
• Mechaninis patvarumas: 10 000 operacijų
• Elektrinis patvarumas: 1 500 operacijų
• Darbinė temperatūra: nuo -25°C iki +55°C
• Gnybtų talpa: maks. 50 mm²
• Funkcija: pagrindinis jungiklis, atskyriklis

Kam tinka

Šis jungiklis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo atskyriklio trifazėms grandinėms iki 125 A. Jis puikiai tinka kaip pagrindinis jungiklis žemos įtampos skirstymo sistemose, variklių valdymo centruose ir pramoniniuose valdymo skyduose.

Kaip naudoti

Montuokite jungiklį į skydo paviršių, užtikrindami, kad jis būtų tvirtai pritvirtintas. Prijunkite fazinius laidininkus prie atitinkamų gnybtų, laikydamiesi nurodyto priveržimo momento. Prieš įjungdami maitinimą, patikrinkite, ar visi sujungimai saugūs. Esant didelėms gedimų srovėms, būtinai naudokite tinkamą apsaugą prieš jungiklį – saugiklius arba automatinius jungiklius.

Patarimas: reguliariai apžiūrėkite kontaktus, ypač jei jungiklis naudojamas dažnai. Laikykitės gamintojo nurodytų priveržimo momentų – tai prailgins įrenginio tarnavimo laiką ir užtikrins saugumą.
