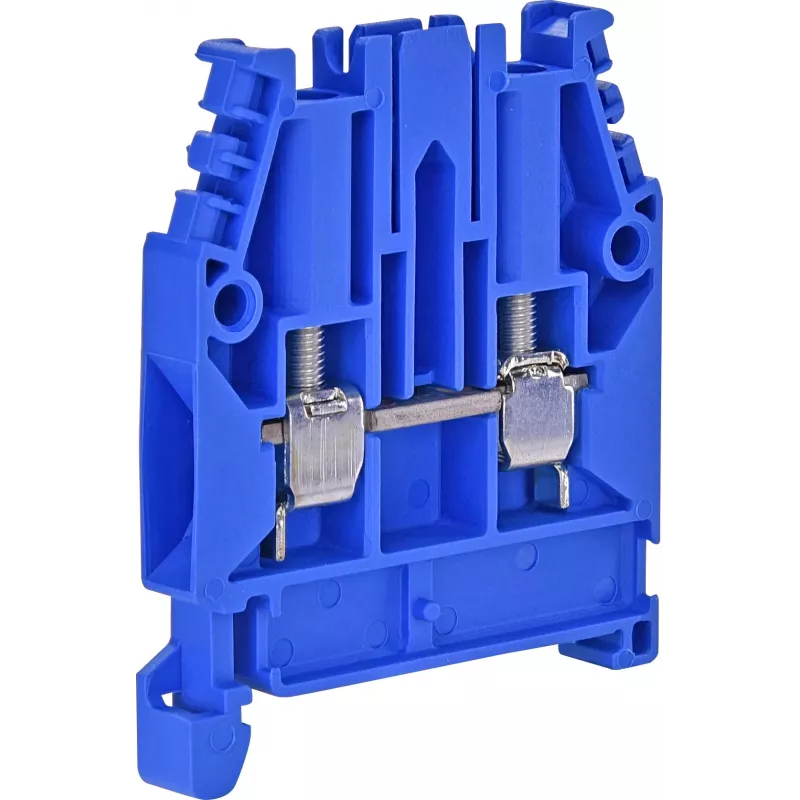

ETI ESC-CBC.4B Neutralus gnybtų blokas, vieno lygio, 4 mm², 12 kV, mėlynas 003903045

Kai elektros skirstymo spintose reikia patikimo ir aiškiai atpažįstamo nulinio laidininko prijungimo taško, ETI ESC-CBC.4B neutralus gnybtų blokas yra būtent tai. Jis skirtas nuliniams laidams iki 4 mm² prijungti viename lygyje, o mėlynas korpusas užtikrina akimirksniu atpažįstamą žymėjimą pagal standartinius elektros instaliacijos reikalavimus.

Kam skirtas

Elektrikams ir skydų montuotojams, kurie montuoja DIN bėgelio gnybtų blokus valdymo spintose, skirstomuosiuose skyduose ar pramoniniuose korpusuose. Idealiai tinka ten, kur reikalingas atskiras nulinis gnybtas, siekiant aiškumo ir saugumo.

Pagrindinės savybės

• Vieno lygio neutralus gnybtų blokas su varžtiniu spaustuku
• Vardinis skerspjūvis iki 4 mm², tinka vientisiems, suvytiems ir smulkiagysliams laidininkams su įvorele
• Mėlynas poliamido korpusas – lengvai atpažįstamas nulinis gnybtas
• Vardinė impulsinė įtampa 12 kV – atsparus aukštos įtampos šuoliams
• Montuojamas ant standartinio 35 mm DIN bėgelio

Specifikacijos

• Produkto tipas: Neutralus gnybtų blokas
• Serija: ESC-CBC
• Funkcija: Nulinis (N)
• Lygmenų skaičius: 1
• Vardinis skerspjūvis: 4 mm²
• Prijungimo būdas: Varžtinis spaustukas
• Spalva: Mėlyna
• Vardinė įtampa (IEC/EN): 800 V
• Vardinė impulsinė įtampa (Uimp): 12 kV
• Vardinė srovė (IEC/EN): 32 A
• Montavimo tipas: DIN bėgelis (35 mm)
• Prijungimų skaičius lygyje: 2
• Korpuso medžiaga: Poliamidas (PA)
• Laidininko medžiaga: Vario lydinys
• Darbinė temperatūra: -40°C iki +100°C
• Degumo klasė: UL94 V-0
• Nuvalymo ilgis: 9-10 mm
• Priveržimo momentas: 0,5 - 0,8 Nm
• Laidininko tipas: Vientisas, suvytas, smulkiagyslis su įvorele

Kaip naudoti

Nuimkite izoliaciją 9–10 mm nuo laido galo. Įkiškite laidininką į gnybtą ir priveržkite varžtą 0,5–0,8 Nm momentu. Smulkiagysliams laidams būtinai naudokite įvores, kad apsaugotumėte nuo gyslų lūžimo ir užtikrintumėte patikimą kontaktą. Gnybtas montuojamas ant 35 mm DIN bėgelio.

Patarimas: naudokite dinamometrinį atsuktuvą, nustatytą 0,5–0,8 Nm – taip išvengsite per didelio priveržimo, kuris gali pažeisti laidininką, ir per silpno, dėl kurio kontaktas gali kibirkščiuoti. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.
