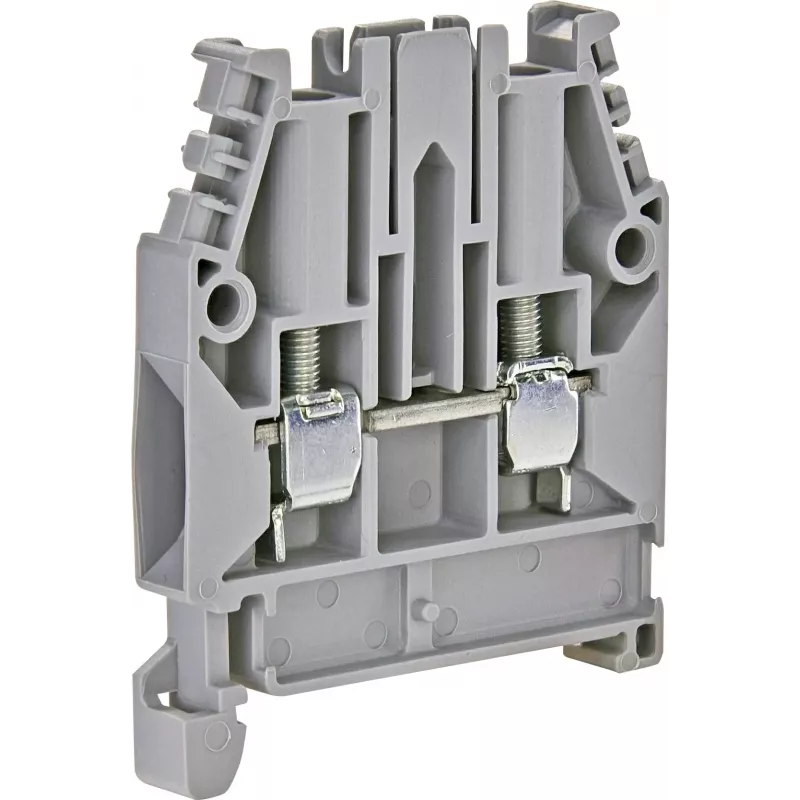

ETI ESC-CBC.4 praeinamoji gnybtų kaladėlė, vieno lygio, varžtinė jungtis, 4 mm², pilka 003903001

Skydų montuotojams ir elektrikams, dirbantiems su valdymo spintomis bei paskirstymo skydais, reikia patikimų ir greitai sujungiamų laidininkų. ETI ESC-CBC.4 praeinamoji gnybtų kaladėlė su varžtine jungtimi iki 4 mm² yra būtent tokia – kompaktiška, patvari ir lengvai montuojama ant standartinių DIN bėgių.

Kodėl verta rinktis

• Vieno lygio konstrukcija – taupo vietą skydelyje, palieka daugiau erdvės kitiems komponentams.
• Varžtinė jungtis – užtikrina tvirtą ir atsparų vibracijai laidininkų prisukimą.
• Universalus suderinamumas – tinka tiek standžiam (0,5–6 mm²), tiek lanksčiam (0,5–4 mm²) laidui.
• Saugumas – korpusas iš poliamido (PA 6.6) atitinka UL94 V-0 degumo klasę, todėl tinka net reikliose pramoninėse aplinkose.
• Patikimi parametrai – 1000 V nominali įtampa, 32 A srovė, 8 kV impulsinė įtampa.

Kam tinka

Ši gnybtų kaladėlė puikiai tiks elektrikams, automatizavimo inžinieriams ir visiems, kurie jungia laidus valdymo spintose, paskirstymo skydeliuose, pramoninių mašinų elektros panelėse ar pastatų automatizavimo sistemose. Dėl pilkos spalvos ji lengvai įsilieja į bet kokį skydo išdėstymą.

Pagrindinės specifikacijos

• Tipas: praeinamoji gnybtų kaladėlė, vieno lygio
• Jungties būdas: varžtinė jungtis
• Nominalus skerspjūvis: 4 mm²
• Laido dydis: 0,5–6 mm² standus (AWG 20–10), 0,5–4 mm² lankstus (AWG 20–12)
• Nominali įtampa (IEC): 1000 V
• Nominali srovė (IEC): 32 A
• Nominali impulsinė įtampa: 8 kV
• Izoliacinė medžiaga: poliamidas (PA 6.6), degumo klasė UL94 V-0
• Spalva: pilka
• Montavimas: DIN bėgis TH35-7.5 / TH35-15
• Jungčių skaičius: 2
• Nuėmimo ilgis: 9 mm
• Užveržimo momentas: 0,5–0,8 Nm
• Užterštumo laipsnis: 3
• Standartai: IEC 60947-7-1

Kaip naudoti

Nuimkite laido izoliaciją 9 mm, įkiškite laidininką į gnybtą ir užveržkite varžtą 0,5–0,8 Nm momentu. Kaladėlė tvirtinama ant standartinio 35 mm DIN bėgio. Skirta naudoti su variniais laidininkais.

Patarimas: prieš užverždami varžtą, įsitikinkite, kad laidas įkištas iki galo – taip išvengsite blogo kontakto. Jei naudojate lankstų laidą, rekomenduojama naudoti antgalius, kad sujungimas būtų patikimesnis. Montuodami kelias kaladėles iš eilės, palikite šiek tiek tarpo, kad būtų patogu atlikti techninę priežiūrą.
