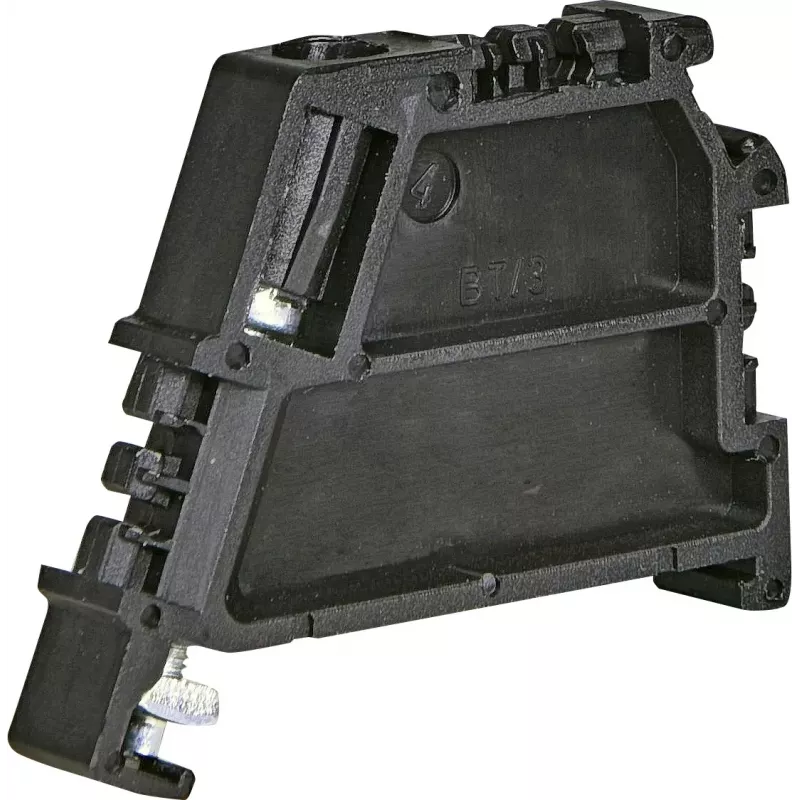

ETI ES-BT/3 varžtinis gnybtų blokas, galinė ir neutralės jungtis, 3 prijungimo taškai, 800 V, 32 A, juodas 003903229

Kai skirstomojoje dėžėje trūksta vietos atskiroms galinėms ir neutralės jungtims, ETI ES-BT/3 varžtinis gnybtų blokas sujungia abi funkcijas viename kompaktiškame modulyje. Jis tvirtinamas ant standartinės 35 mm DIN bėgelio, todėl puikiai tinka tiek pramoniniams valdymo skydams, tiek namų elektros instaliacijai.

Kodėl verta rinktis

Šis juodas gnybtų blokas turi tris prijungimo taškus, leidžiančius tvarkingai prijungti laidininkus. Varžtinė jungtis priima įvairių skerspjūvių laidus – nuo 0,5 iki 4 mm² kietųjų, nuo 0,5 iki 2,5 mm² lanksčiųjų bei su įvorele. Poliamido (PA) izoliacija atlaiko net -40 °C iki +100 °C temperatūrą, o degumo klasė UL94 V-0 užtikrina saugumą.

Techniniai duomenys

• Tipas: varžtinis gnybtų blokas galinei ir neutralės jungčiai
• Prijungimo taškų skaičius: 3
• Montavimas: DIN bėgelis (35 mm)
• Nominali įtampa (IEC): 800 V
• Nominali srovė (IEC): 32 A
• Laidininko skerspjūvis (kietasis): 0,5–4 mm²
• Laidininko skerspjūvis (lankstusis): 0,5–2,5 mm²
• Laidininko skerspjūvis (lankstusis su įvorele): 0,5–2,5 mm²
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: juoda
• Darbinė temperatūra: -40 °C iki +100 °C
• Užteršimo laipsnis: 3
• Degumo klasė: UL94 V-0
• Prijungimo būdas: varžtinis
• Nuėmimo ilgis: 9 mm
• Prisukimo momentas: 0,5–0,8 Nm

Kam tinka

• Skirstomiejiems ir apskaitos skydams
• Pramoniniams valdymo skydams
• Pastatų automatizavimo sistemoms
• Mašinų instaliacijai ir atnaujinimui

Kaip naudoti

Nuimkite 9 mm izoliacijos nuo laidininko, įkiškite į gnybtą ir priveržkite varžtą 0,5–0,8 Nm jėga. Blokas atitinka IEC 60947-7-1 standartą ir yra skirtas 3 užteršimo laipsnio aplinkai. Juoda spalva dera su kitais skydo komponentais.

Patarimas: prieš montuodami įsitikinkite, kad DIN bėgelis tvirtai pritvirtintas, o laidai atitinka nurodytus skerspjūvius. Reguliariai patikrinkite varžtų priveržimą – tai užtikrins patikimą kontaktą ilgus metus.
