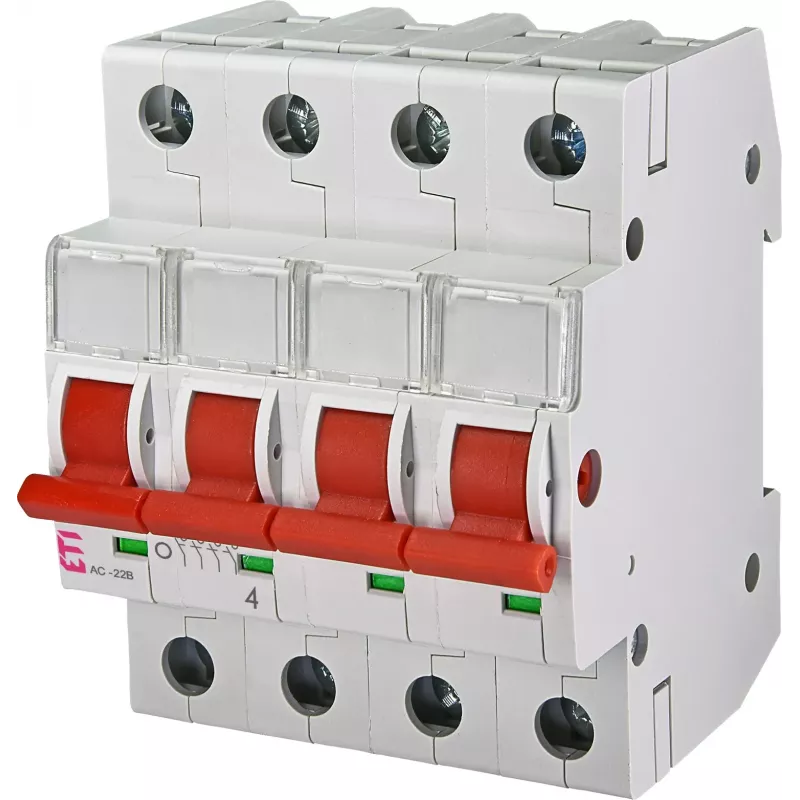

ETI 002423417 skydinis apkrovos pertraukiklis 4 polių 125 A 690 V AC

Skydų montuotojams ir elektrikams, dirbantiems su trifaziais tinklais, tenka užtikrinti saugų didelės srovės grandinių atjungimą. ETI 002423417 yra 4 polių apkrovos pertraukiklis, skirtas 125 A vardinei srovei ir iki 690 V AC darbinei įtampai. Jis leidžia patikimai perjungti ir atskirti apkrovą pramoninėse paskirstymo lentose, variklių valdymo centruose bei kituose elektros skirstymo įrenginiuose.

Kam skirtas

Šis pertraukiklis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia patikimo didelės srovės atjungimo sprendimo pramoniniams valdymo skydams ir elektros skirstymo sistemoms.

Pagrindinės savybės

• 4 polių konfigūracija trifaziam tinklui su nuliniu arba keturių laidų perjungimui
• 125 A vardinė srovė didelės galios grandinėms
• Darbinė įtampa iki 690 V AC, tinkama pramoniniams tinklams
• Skydinis montavimas, leidžiantis integruoti į spintas
• 1000 V izoliacinė įtampa užtikrina didesnį saugumą
• 8 kV impulsinė atsparumo įtampa patikimam darbui pereinamaisiais režimais
• 10 kA trumpojo jungimo įjungimo galia
• 2 kA trumpojo jungimo atsparumo srovė 1 sekundei
• 20 000 mechaninių ciklų patvarumas
• 1 500 elektrinių ciklų esant AC-23A, 400 V
• Plačios gnybtų galimybės: 1,5–70 mm² lankstiems, 1,5–95 mm² standiems laidams
• Darbinė temperatūra nuo -25°C iki +55°C

Specifikacijos

• Gaminio tipas: apkrovos pertraukiklis / atjungiklis
• Polių skaičius: 4
• Vardinė srovė (Ith): 125 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacinė įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpojo jungimo įjungimo galia (Icm): 10 kA pikinė
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 2 kA (1 s)
• Montavimo tipas: skydinis
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekinis skydas): IP65 (su tinkamu korpusu/rankena)
• Darbinė temperatūra: nuo -25°C iki +55°C
• Mechaninis patvarumas: 20 000 ciklų
• Elektrinis patvarumas (AC-23A, 400 V): 1 500 ciklų
• Gnybtų galimybės (lankstūs): 1,5–70 mm²
• Gnybtų galimybės (standūs): 1,5–95 mm²
• Standartų atitiktis: IEC/EN 60947-3
• Perjungimo kampas: 90°

Kaip naudoti

Sumontuokite pertraukiklį skydo priekinėje dalyje, užtikrindami, kad korpusas ir rankena atitiktų IP65 apsaugos reikalavimus. Prijunkite laidus naudodami tinkamus antgalius ir patikrinkite priveržimo momentą pagal gamintojo rekomendacijas.

Patarimas: prieš eksploataciją būtinai patikrinkite, ar pertraukiklio kontaktai švarūs, o rankena laisvai juda. Periodiškai apžiūrėkite gnybtų sujungimus – laikui bėgant jie gali atsilaisvinti dėl vibracijos ar temperatūros pokyčių.
