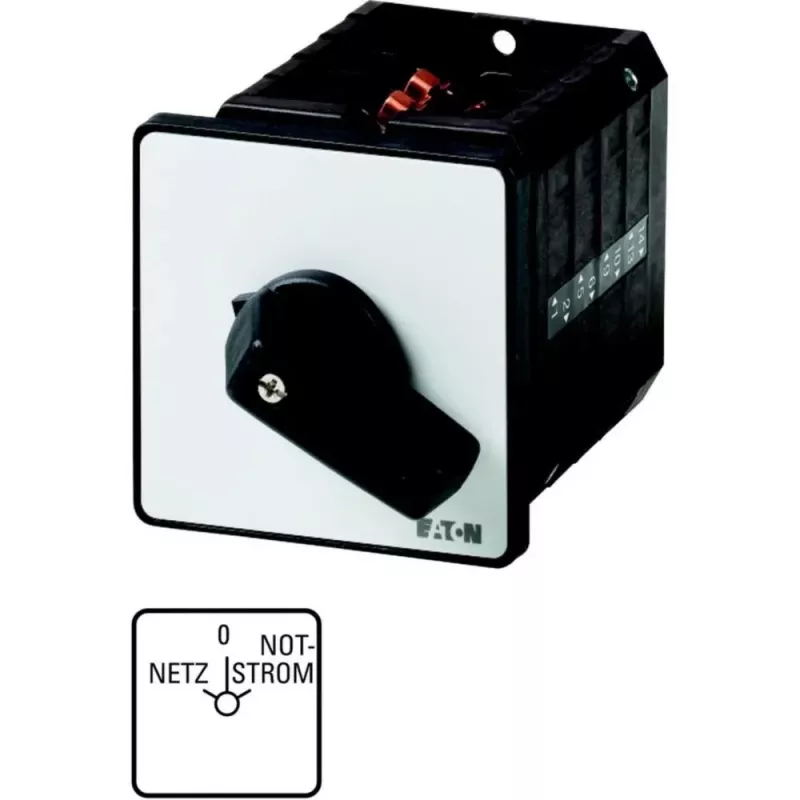

Eaton T5B-4-8902/E 4 polių sukamasis valdymo jungiklis, 32 A, 690 V AC, juodas/baltas 207430

Skirta tiems, kurie projektuojia ar prižiūri pramoninius skydus: Eaton T5B-4-8902/E – tai 4 polių sukamasis valdymo jungiklis, kuris patikimai atlieka pagrindinio jungiklio funkciją. Juodas rankenėlės dangtelis ir baltas priekinis skydelis su 0-1 žymenimis užtikrina aiškų būsenos rodymą net prastai apšviestose patalpose.

Kodėl verta rinktis

Priekinė dalis atitinka IP65 apsaugos klasę – atspari dulkėms ir vandens purslams, todėl jungiklis tinka ir drėgnose dirbtuvėse. Gnybtai su varžtais leidžia patikimai prijungti laidus, o 90° sukimosi kampas ir dvi padėtys (0-1) užtikrina paprastą bei tikslią operaciją. 32 A nuolatinė srovė ir 690 V AC darbinė įtampa leidžia naudoti galingose grandinėse.

Kam tinka

• Pagrindiniams mašinų valdymo skydų jungikliams
• Variklių atjungimui pramoninėse instaliacijose
• Šildymo ir apšvietimo grandinių izoliavimui

Pagrindinės specifikacijos

• Jungiklio tipas: sukamasis valdymo jungiklis / pagrindinis jungiklis
• Polių skaičius: 4
• Perjungimo funkcija: ON-OFF (0-1)
• Nuolatinė srovė (Iu): 32 A
• Darbinė įtampa (Ue): 690 V AC
• Impulsinė atsparumo įtampa (Uimp): 6 kV
• Sąlyginė trumpojo jungimo srovė (Iq): 6 kA
• Apsaugos klasė (priekinė): IP65
• Apsaugos klasė (gnybtai): IP20
• Montavimas: priekinis, centrinis tvirtinimas
• Rankenėlės spalva: juoda
• Priekinio skydelio spalva: balta su 0-1 žymenimis
• Sukimosi kampas: 90°
• Perjungimo padėčių skaičius: 2
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947-3
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Serija: T5B

Kaip naudoti

Jungiklis montuojamas priekinėje skydo pusėje, centre. Prijunkite laidus prie varžtinių gnybtų pagal schemą, užtikrindami, kad kiekvienas polius būtų izoliuotas. Sukant rankenėlę 90° kampu, grandinė perjungiama tarp 0 (išjungta) ir 1 (įjungta) padėčių. Prieš montavimą įsitikinkite, kad įtampa neviršija 690 V AC, o srovė – 32 A.

Patarimai

Rinkitės šį jungiklį, kai reikia kompaktiško, didelės srovės valdymo su aiškia vizualine būsena ir tvirtu priekiniu apsaugu. Reguliariai patikrinkite gnybtų priveržimą ir, jei įmanoma, naudokite papildomą apsaugą nuo dulkių, kad prailgintumėte tarnavimo laiką.
