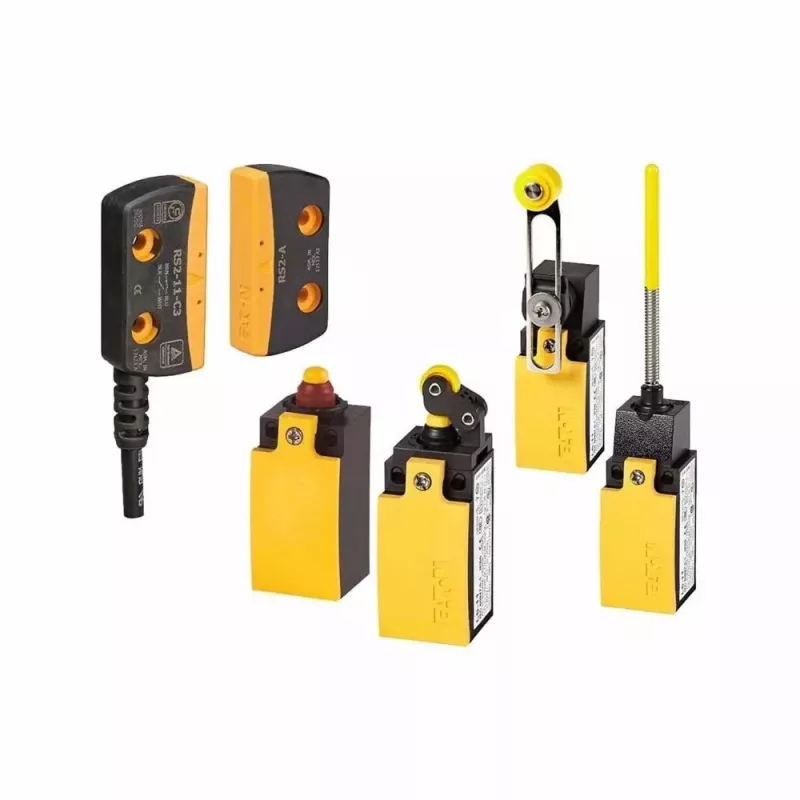

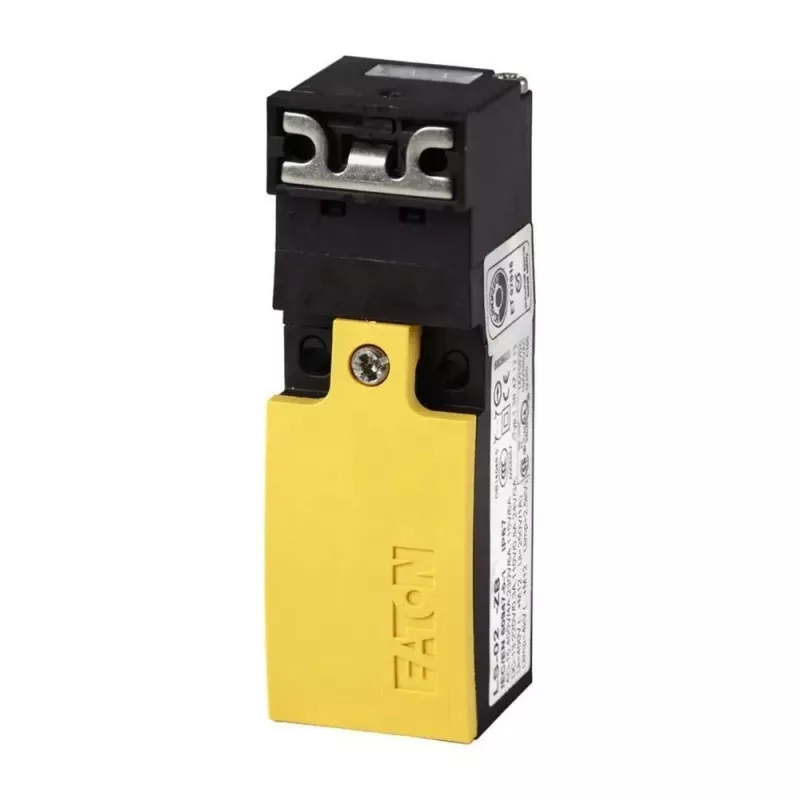

Eaton LS-Titan ribinio jungiklio korpusas 2NC LS-S02-ZB (106874)

Jei projektuojate ar prižiūrite automatikos linijas, kuriose svarbu tiksliai fiksuoti mechanizmų padėtį, Eaton LS-S02-ZB korpusas yra patikimas pagrindas jūsų sistemai. Tai LS-Titan serijos bazinis jungiklio korpusas, kuris kartu su atskirai perkamu vykdymo galvute tampa lanksčiu sprendimu įvairiems padėties nustatymo uždaviniams.

Kodėl verta rinktis

LS-Titan serija sukurta atlaikyti sunkiausias pramonines sąlygas. Korpusas iš presuoto metalo užtikrina mechaninį tvirtumą, o didelis mechaninis ir elektrinis ilgaamžiškumas reiškia, kad šis jungiklis tarnaus ilgus metus net intensyvaus darbo režimu. Modulinė konstrukcija leidžia lengvai pritaikyti jungiklį prie skirtingų užduočių, pasirenkant tinkamą vykdymo galvutę.

Kam tinka

• Staklių padėties jutimui
• Konvejerių galinių ribų fiksavimui
• Automatizuotoms gamybos linijoms
• Medžiagų apdorojimo įrangai

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2NC (du normaliai uždari)
• Perjungimo principas: momentinis (snap-action)
• Korpuso medžiaga: presuotas metalas
• Prijungimas: varžtiniai gnybtai
• Nominali darbinė srovė: 6 A (AC-15, 230 V); 3 A (DC-13, 24 V)
• Nominali izoliacijos įtampa: 500 V AC
• Apsaugos laipsnis: IP66, IP67 (teisingai sumontavus su vykdymo galvute)
• Darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 10 x 10^6 operacijų
• Elektrinis ilgaamžiškumas: > 1 x 10^6 operacijų
• Kabelio įvadas: 1 x M20 x 1,5
• Montavimas: prie pagrindo (2 x M4 varžtai)
• Kontaktų medžiaga: sidabro lydinys
• Apsauga nuo trumpojo jungimo: saugiklis 10 A gG/gL
• Gnybtų talpa: 1 x (0,5–2,5) mm² arba 2 x (0,5–1,5) mm²

Naudojimo patarimai

Korpusas tiekiamas be vykdymo galvutės, todėl nepamirškite įsigyti su LS-Titan serija suderinamos galvutės – taip užbaigsite mazgą. Varžtiniai gnybtai priima tiek vientisus, tiek daugiasluoksnius laidininkus iki 2,5 mm². Montuodami įsitikinkite, kad tarpinė tinkamai priglunda, jog būtų pasiektas IP66/IP67 apsaugos lygis.

Patarimas: jei jungiklis naudojamas lauke ar drėgnose patalpose, po montavimo patikrinkite visų varžtų priveržimą ir tarpiklių būklę – taip užtikrinsite ilgaamžę apsaugą nuo dulkių ir vandens.
