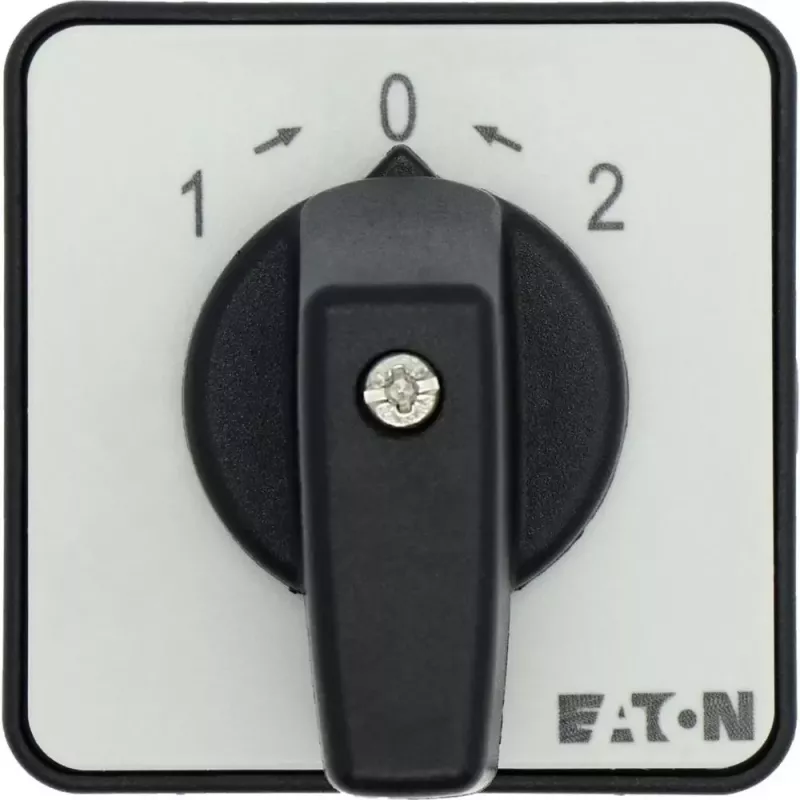

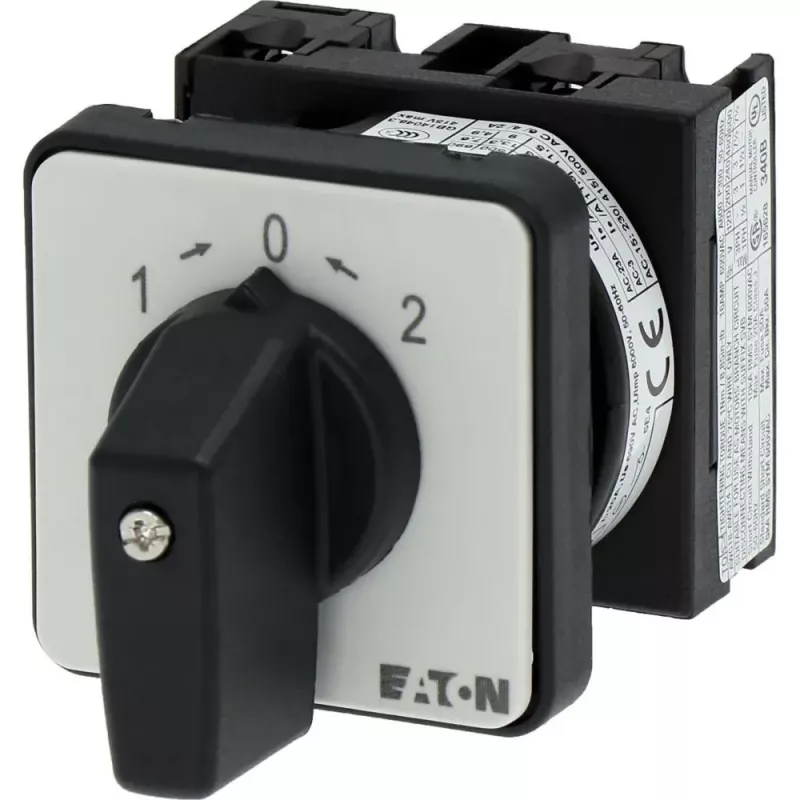

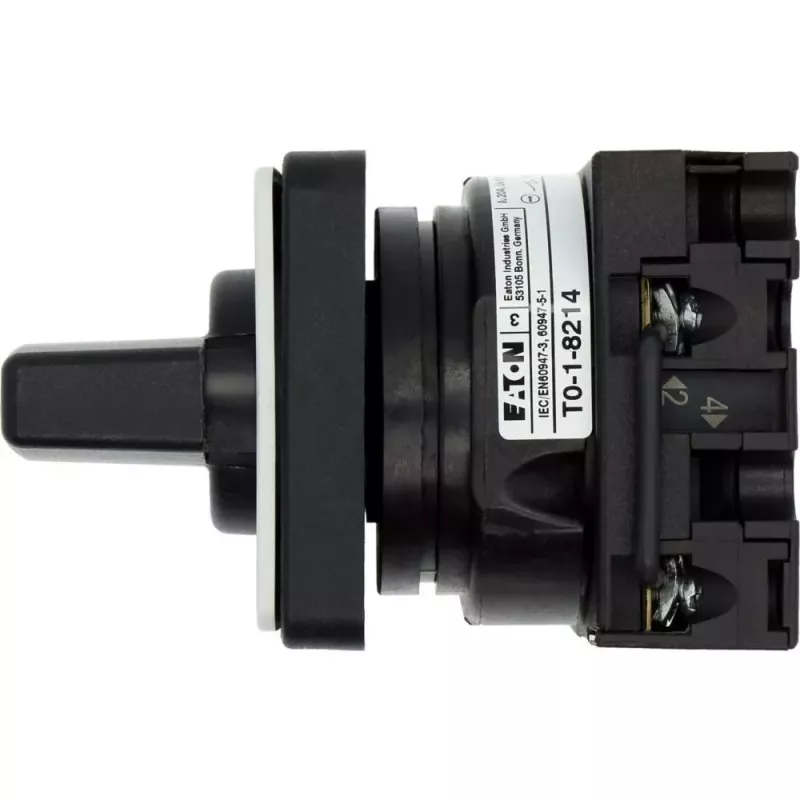

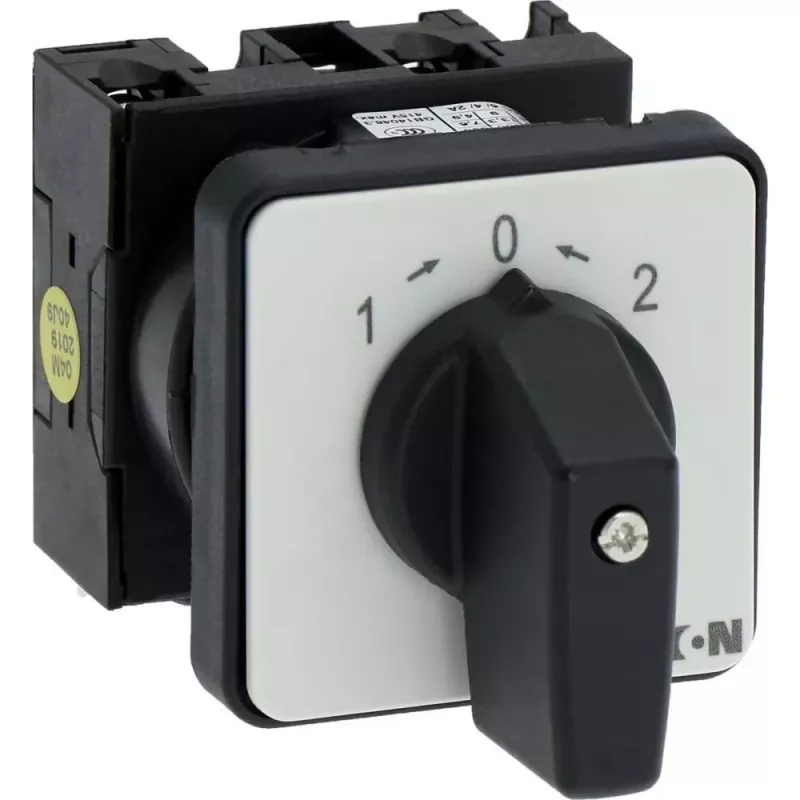

Eaton T0-1-8214/E perjungimo jungiklis 6,5 kW, 3 polių, 3 padėčių

Kai reikia patikimai perjungti maitinimo šaltinius arba valdyti trifazius variklius, rankinis perjungimo jungiklis yra būtinas. Eaton T0-1-8214/E užtikrina saugų ir patvarų sprendimą, montuojamą priekinėje skydo pusėje.

Kam skirtas

Šis jungiklis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia patikimo priekinio montavimo perjungimo jungiklio variklių valdymui, galios paskirstymui ar atsarginio generatoriaus prijungimui.

Pagrindinės savybės

• 3 polių perjungimo jungiklis su 3 padėtimis (1-0-2), skirtas šaltinio pasirinkimui arba variklio reversavimui.
• Vardinė darbinė galia 6,5 kW (AC-23A, 400V) ir 5,5 kW (AC-3, 400V).
• Vardinė darbinė srovė 20 A esant 400V.
• Priekinė apsaugos klasė IP65, tinkama sudėtingoms aplinkoms.
• Kompaktiški priekinio skydelio matmenys 48 x 48 mm, idealiai tinka standartinėms skydo išpjovoms.
• Sraigtiniai gnybtai patikimam prijungimui.
• Juoda rankena aiškiam vizualiam indikavimui.

Specifikacijos

• Jungiklio tipas: Perjungimo jungiklis
• Polių skaičius: 3
• Perjungimo padėtys: 3 (1-0-2)
• Vardinė darbinė srovė (Ie) esant 400V: 20 A
• Vardinė darbinė galia (AC-23A, 400V): 6,5 kW
• Vardinė darbinė galia (AC-3, 400V): 5,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos klasė (priekinė): IP65
• Apsaugos klasė (gnybtai): IP20
• Montavimo tipas: Skydinis montavimas (priekinis)
• Perjungimo kampas: 90°
• Rankenos spalva: Juoda
• Priekinio skydelio matmenys: 48 x 48 mm
• Prijungimo tipas: Sraigtiniai gnybtai
• Pagalbinių kontaktų skaičius: 0
• Vardinė trumpojo jungimo įjungimo galia (Icm): 1 kA

Patarimai

Įsitikinkite, kad skydo išpjova atitinka 48 x 48 mm priekinį skydelį. Lauko ar plovimo zonose IP65 priekinė apsauga yra naudinga, tačiau saugokite gnybtus nuo drėgmės, nes jie atitinka IP20.
