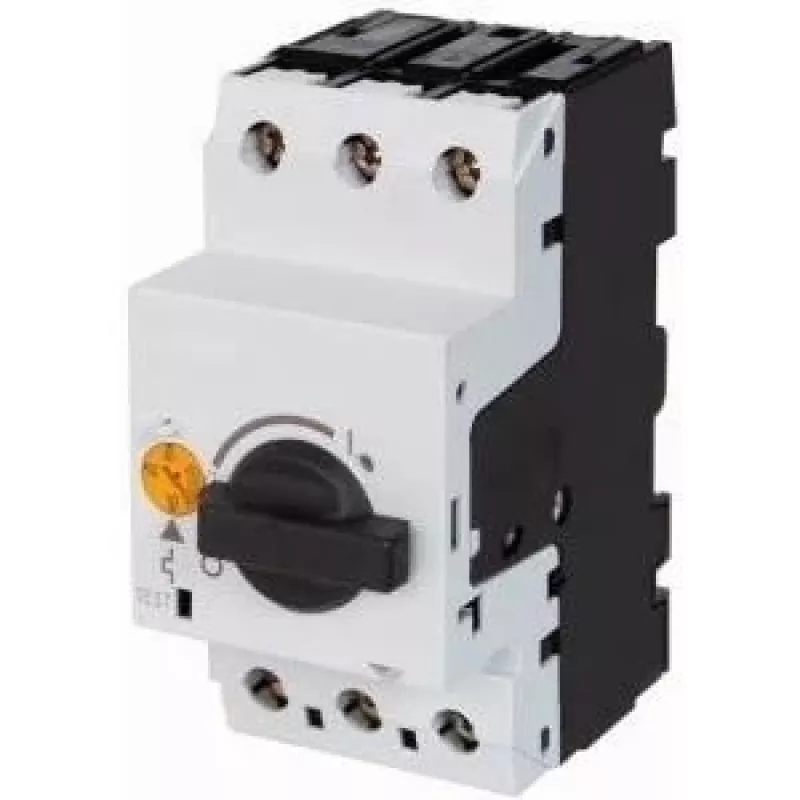

EATON PKZM0-2,5 variklio apsaugos automatinis jungiklis, 3 poliai, 1,6-2,5A, 0,75kW, 400V

Įsivaizduokite: jūsų trijų fazių variklis dirba pilnu pajėgumu, ir staiga – trumpasis jungimas arba ilgalaikė perkrova. Per kelias sekundes gali sugesti apvijos, o jūs – prarasti brangų laiką ir pinigus. Su EATON PKZM0-2,5 variklio apsaugos automatinis jungikliu jūs gaunate patikimą šiluminę-magnetinę apsaugą, kuri apsaugo jūsų įrangą nuo perkrovų ir trumpųjų jungimų. Šis kompaktiškas 3 polių įrenginys, reguliuojamas nuo 1,6 A iki 2,5 A, puikiai tinka varikliams iki 0,75 kW (400 V) – nuo siurblių iki ventiliatorių ar konvejerių.

Kam jis skirtas

Šis automatinis jungiklis – idealus pasirinkimas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su mažais trifaziais varikliais pramoninėse valdymo sistemose. Jis tinka ten, kur naudojamas DIN bėgelis ir varžtų gnybtai, o svarbiausia – atitinka IEC/EN 60947-4-1 standartą.

Pagrindiniai privalumai

• Šiluminė-magnetinė charakteristika – apsaugo nuo perkrovų ir trumpųjų jungimų.
• Reguliuojama srovė nuo 1,6 A iki 2,5 A – lengvai priderinate prie variklio vardinės srovės.
• Trijų polių perjungimas – visų fazių atjungimas vienu metu.
• Pasukama rankenėlė – aiškus ĮJUNGTA/IŠJUNGTA indikatorius ir rankinis atstatymas.
• Didelė trumpojo jungimo geba – 50 kA esant 400 V kintamajai įtampai.
• Kompaktiškas 45 mm plotis – taupo vietą DIN bėgelyje.
• Apsaugos laipsnis IP20 – tinka montuoti uždarose skirstyklose.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +55 °C.

Specifikacijos

• Serija: PKZM0
• Vardinė darbinė įtampa (Ue): 690 V kintamoji
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė galia AC-3, 400 V: 0,75 kW
• Magnetinio atpalaidavimo srovė: apytiksliai 32,5 A (13 x Ie max)
• Prijungimas: varžtų gnybtai
• Montavimas: DIN bėgelis arba varžtais
• Standartas: IEC/EN 60947-4-1
• Polių skaičius: 3

Naudojimo patarimai

Nustatykite srovės reguliavimo rankenėlę pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Jei variklis turi dideles paleidimo sroves, įsitikinkite, kad magnetinio atpalaidavimo riba nėra viršijama paleidimo metu. Visada montuokite įrenginį uždarame korpuse, užtikrinančiame bent IP20 apsaugą. Patikrinkite, ar jungiklio trumpojo jungimo geba viršija galimą trumpojo jungimo srovę įrengimo vietoje.

Patarimas: prieš nustatydami srovę, išjunkite maitinimą ir palaukite, kol variklis atvės – taip išvengsite netikslių nustatymų ir galimų pavojų.
