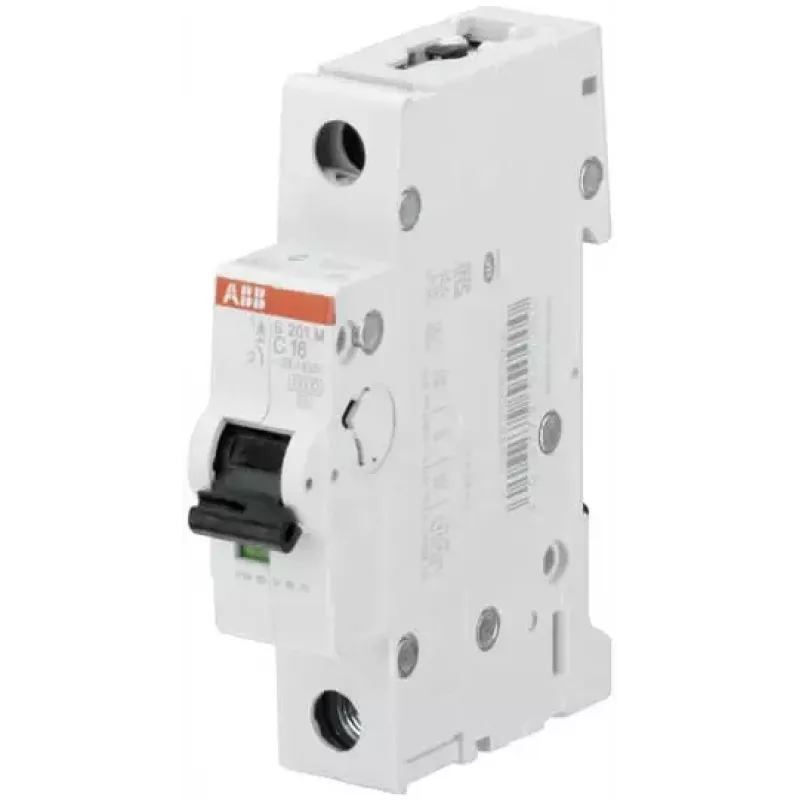

ABB S201M-C16 automatinis grandinės pertraukiklis 16A C charakteristika 1-polis 10kA 2CDS271001R0164

Kai reikia patikimos apsaugos namų ar biuro elektros tinkle, ABB S201M-C16 automatinis grandinės pertraukiklis yra sprendimas, kuriuo galite pasitikėti. Jis skirtas 16 A vardinės srovės grandinėms su C tipo išjungimo charakteristika, puikiai tinka apšvietimo ir kištukinių lizdų linijoms, kuriose pasitaiko vidutinių įjungimo srovių šuolių.

Kodėl verta rinktis

Šis ABB System pro M compact S200M serijos įrenginys užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo. 10 kA trumpojo jungimo atjungimo geba leidžia saugiai nutraukti net dideles gedimų sroves. Vieno modulio plotis taupo vietą skirstomojoje dėžėje, o varžtiniai gnybtai priima iki 35 mm² standžius laidininkus – jungtys bus tvirtos ir ilgaamžės.

Kam tinka

• Apšvietimo ir kištukinių lizdų grandinių apsaugai gyvenamuosiuose ir komerciniuose pastatuose
• Grandinėms su vidutinėmis įjungimo srovėmis, pavyzdžiui, mažiems varikliams ar transformatoriams
• Montavimui ant DIN bėgelio skirstomuosiuose skyduose

Pagrindinės specifikacijos

• Vardinė srovė: 16 A
• Išjungimo charakteristika: C
• Polių skaičius: 1
• Vardinė trumpojo jungimo atjungimo geba: 10 kA
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Plotis: 1 modulis
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Gnybtų talpa: 0,75–25 mm² lankstūs, 0,75–35 mm² standūs

Kaip naudoti

Sumontuokite pertraukiklį ant DIN bėgelio skirstomajame skydelyje. Prijunkite fazinį laidininką prie viršutinio gnybto, o apkrovos grandinę – prie apatinio. Įsitikinkite, kad laidai atitinka nurodytą skerspjūvį. C charakteristika reiškia, kad pertraukiklis trumpam atlaikys didesnes įjungimo sroves, todėl tinka tokioms grandinėms, kur įprastas B tipo prietaisas galėtų suveikti per anksti.

Patarimas: prieš montuodami visada išjunkite maitinimą. Jei nesate tikri dėl grandinės parametrų, pasikonsultuokite su kvalifikuotu elektriku. Reguliariai tikrinkite, ar gnybtuose nėra atsilaisvinusių laidų – taip užtikrinsite ilgaamžį ir saugų darbą.
